zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze

tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i

usunąć przyczynę zakleszczenia się.

h) Nie włączać ponownie elektronarzędzia, dopóki znajduje się

ono w materiale. Przed kontynuacją cięcia, tarcza tnąca powinna

osiągnąć swoją pełną prędkość obrotową. W przeciwnym wypadku

ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego

lub spowodować odrzut.

i) Płyty lub duże przedmioty należy przed obróbką podeprzeć,

aby zmniejszyć ryzyko odrzutu, spowodowanego przez

zakleszczoną tarczę. Duże przedmioty mogą się ugiąć pod

ciężarem własnym. Obrabiany przedmiot należy podeprzeć z

obydwu stron, zarówno w pobliżu linii cięcia jak i przy krawędzi.

j) Zachować szczególną ostrożność przy wycinaniu otworów w

ścianach lub operowaniu w innych niewidocznych obszarach.

Wgłębiająca się w materiał tarcza tnąca może spowodować odrzut

narzędzia po natraeniu na przewody gazowe, wodociągowe,

przewody elektryczne lub inne przedmioty.

UWAGA: Urządzenie służy do pracy wewnątrz pomieszczeń

Mimo zastosowania konstrukcji bezpiecznej z samego założenia,

stosowania środków zabezpieczających i dodatkowych środków

ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów

podczas pracy.

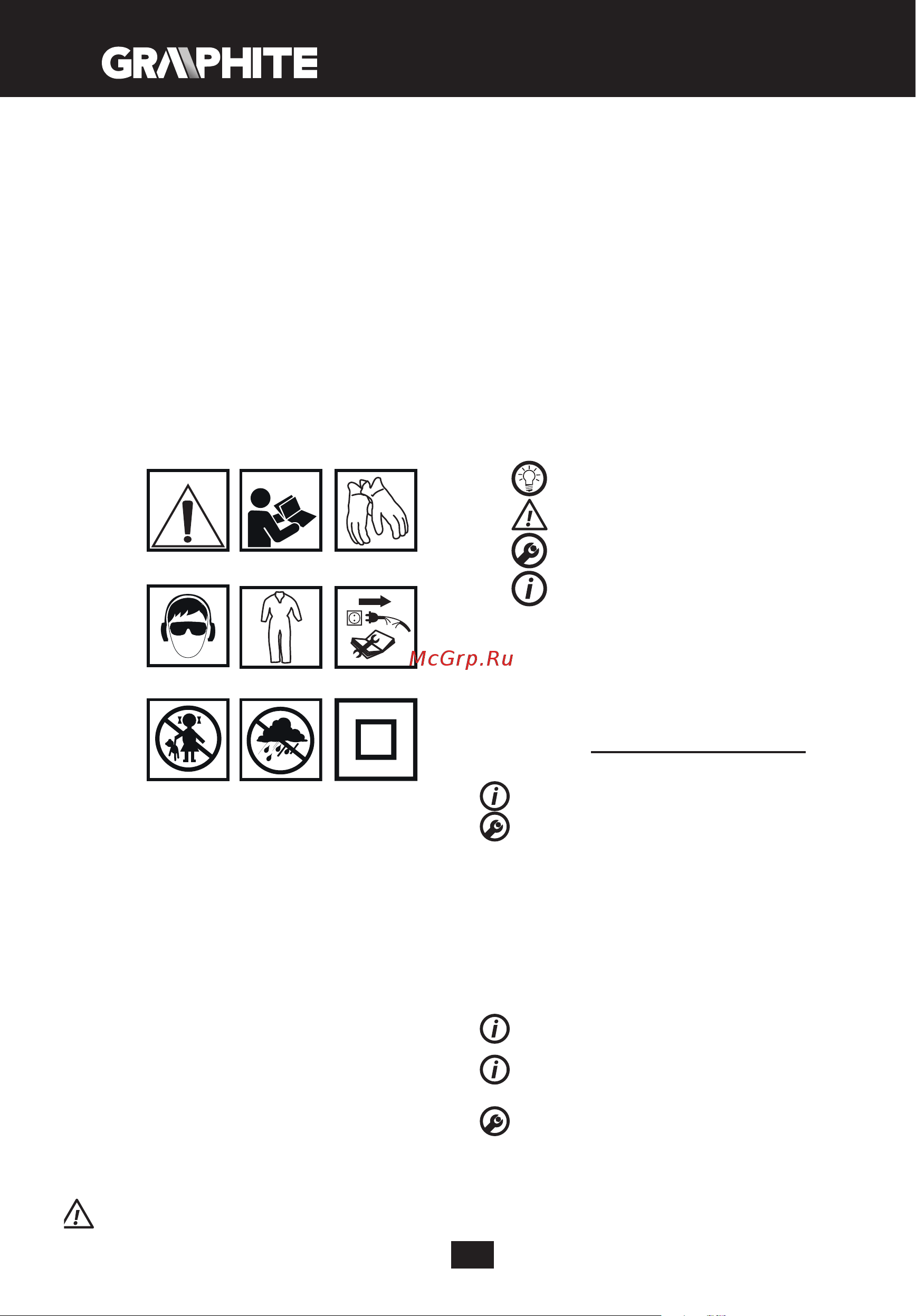

Objaśnienie zastosowanych piktogramów:

1 2 3

5 6

1. Uwaga! Zachowaj szczególne środki ostrożności

2. OSTRZEŻENIE Przeczytaj instrukcję obsługi

3. Stosuj rękawice ochronne

4. Używaj środki ochrony osobistej (maska przeciwpyłowa, gogle

ochronne, ochronniki słuchu)

5. Używaj odzieży ochronnej

6. Odłącz przewód zasilający przed rozpoczęciem czynności

obsługowych lub naprawczych

7. Nie dopuszczać dzieci do narzędzia

8. Chroń urządzenie przed wilgocią

9. Druga klasa ochronności

BUDOWA I ZASTOSOWANIE

Bruzdownica jest ręcznym elektronarzędziem napędzanym

jednofazowym silnikiem komutatorowym z izolacją II klasy.

Elektronarzędzie przeznaczone jest do wykonywania bruzd

instalacyjnych w ścianach, itp. w materiałach takich jak: beton, kamień,

cegła, itp., bez użycia wody.

Konstrukcja bruzdownicy pozwala na wyrzut pyłu do załączonego

worka lub na odciąg pyłu przez odkurzacz przemysłowy. Zastosowana

specjalna tarcza wycina pełną bruzdę bez konieczności odkuwania. W

efekcie po przejściu bruzdownicy otrzymujemy gotową pod układanie

instalacji bruzdę z zadaną głębokością.

Obszary jej użytkowania to wykonawstwo prac remontowo –

budowlanych związanych z instalatorstwem elektrycznym, wodnym,

grzewczym czy gazowym.

Urządzenie przeznaczone jest wyłącznie do pracy na sucho. Nie

wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach gracznych niniejszej instrukcji.

1. Przycisk blokady włącznika

2. Włącznik

3. Tylna rolka prowadząca

4. Przednia rolka prowadząca

5. Rękojeść przednia

6. Dźwignia blokady

7. Króciec odprowadzenia pyłu

8. Pokrywa szczotki węglowej

9. Śruba mocująca

10. Kołnierz zewnętrzny

11. Kołnierz wrzeciona

12. Wąż

13. Adapter

14. Worek na pył

15. Klamra

16. Otwór do opróżniania

17. Otwór wlotowy

18. Pasek na ramię

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Tarcza zespolona - 1 szt.

2. Klucz - 2 szt.

3. Wąż z adapterami - 1 szt.

4. Worek na pył - 1 szt.

5. Opaska zaciskowa - 1 szt.

6. Walizka transportowa - 1 szt.

PRZYGOTOWANIE DO PRACY

MONTAŻ TARCZY

Bruzdownica przeznaczona jest do pracy z dedykowanymi

wielorzędowymi tarczami zespolonymi.

• Kluczami znajdującymi się na wyposażeniu zablokować wrzeciono

przytrzymując za kołnierz zewnętrzny (10) i odkręcić śrubę mocującą

(9) (rys. A, B). Śruba mocująca ma lewy gwint.

• Wyjąć śrubę mocującą (9) i zdjąć kołnierz zewnętrzny (10) (rys. A).

• Wsunąć tarczę pod osłonę i założyć tarczę na wrzeciono.

• Dobrze osadzona tarcza musi oprzeć się na kołnierzu wrzeciona

(11) (rys. A). Wrzeciono nie wypełni pełnej głębokości otworu

montażowego tarczy.

• Kołnierz zewnętrzny wsunąć w otwór w tarczy. Dociskając kołnierz

zewnętrzny obracać nim aż zagłębi się w otworze tak, że będzie stykał

się całkowicie z płytą tarczy.

• Wkręcić śrubę mocującą.

• Przy użyciu kluczy zablokować wrzeciono i dokręcić śrubę mocującą

(rys. B).

Demontaż tarczy przebiega w kolejności odwrotnej do montażu.

MONTAŻ WORKA NA PYŁ

Na wyposażeniu bruzdownicy znajduje się worek na pył z regulowanym

paskiem na ramię oraz wężem adapterami do połączenia worka na pył

z bruzdownicą.

• Odkręcić jeden z adapterów (13) zamontowanych na końcach węża

(12) (rys. C). Zastosowano tam lewy gwint.

• Otworzyć worek na pył (14) zsuwając klamrę (15) (rys. D).

• Poprzez otwór do opróżniania (16) worka na pył wsunąć w otwór

wlotowy (17) (rys. D) zdemontowany wcześniej adapter, tak aby jego

przewężony fragment wysunął się częściowo na zewnątrz.

• Nałożyć i zacisnąć metalową opaskę zaciskową w miejscu połączenia

adaptera z workiem na pył oraz połączyć wąż z adapterem (rys. E).

• Nałożyć wolny koniec węża z adapterem (13) na króciec
