10. Возможные неисправности

10.1 Внешние проявление дефектов штробореза, возникших в результате

неправильной эксплуатации приведены в таблице ниже:

Причина отказа Внешние проявление дефектов

1. Работа с перегрузкой электро-

двигателя

1. Одновременное сгорание якоря и статора

2. Сгорание якоря с оплавлением изоляционных втулок

3. Сгорание статора с оплавлением изоляционных втулок

2. Небрежное обращение с

штроборезом при работе и хра-

нении

1. Следы оплавления, трещины и вмятины на корпусе

2. Повреждение шнура питания

3. Механическое повреждение элементов деталей

(изгиб и поломка штока или пилкодержателя)

10.2 Перечень возможных неисправностей приведен в таблице ниже:

Наименование неисправности,

внешние проявление и допол-

нительные признаки

Вероятная причина неисправности

1. Штроборез не работает

1. Неисправность выключателя

2. Обрыв шнура питания или монтажных проводов

3. Обрыв в обмотке якоря или статора

2. Круговой огонь на коллекторе

1. Неисправность статора

2. Износ или зависание щеток

3. Повышенный шум в редукторе

1. Износ или поломка зубчатой пары

2. Износ подшипника

4. При включении штробореза из

вентиляционных отверстий появ-

ляется дым или запах горелой

изоляции

1. Межвитковое замыкание обмоток статора

2. Технические характеристики

2.1 Технические характеристики штробореза указаны в таблице ниже:

1. Напряжение , В/Гц 220/ 50

2. Потребляемая мощность, Вт 1500

3. Скорость вращения шпинделя, об/мин 8500

4. Диаметр отрезного диска, мм 125

5. Ширина реза, мм 8 - 30

6. Глубина реза, мм 5 - 29

7. Резьба на шпинделе М14

8. Пасадочный диаметр шпинделя, мм 22,23

9. Электровигатель однофазный коллекторный

10. Длина шнура питания, не менее, м 2

3. Комплектность

3.1 Штроборез поставляется в продажу в следующей комплектации*:

1. Штроборез 1

2. Набор аксессуаров 1

3. Ключ для монтажа рабочего круга 1

4. Щётки графитовые 2

5. Руководство по эксплуатации 1

6. Упаковка 1

*в зависимости от поставки комплектация может меняться

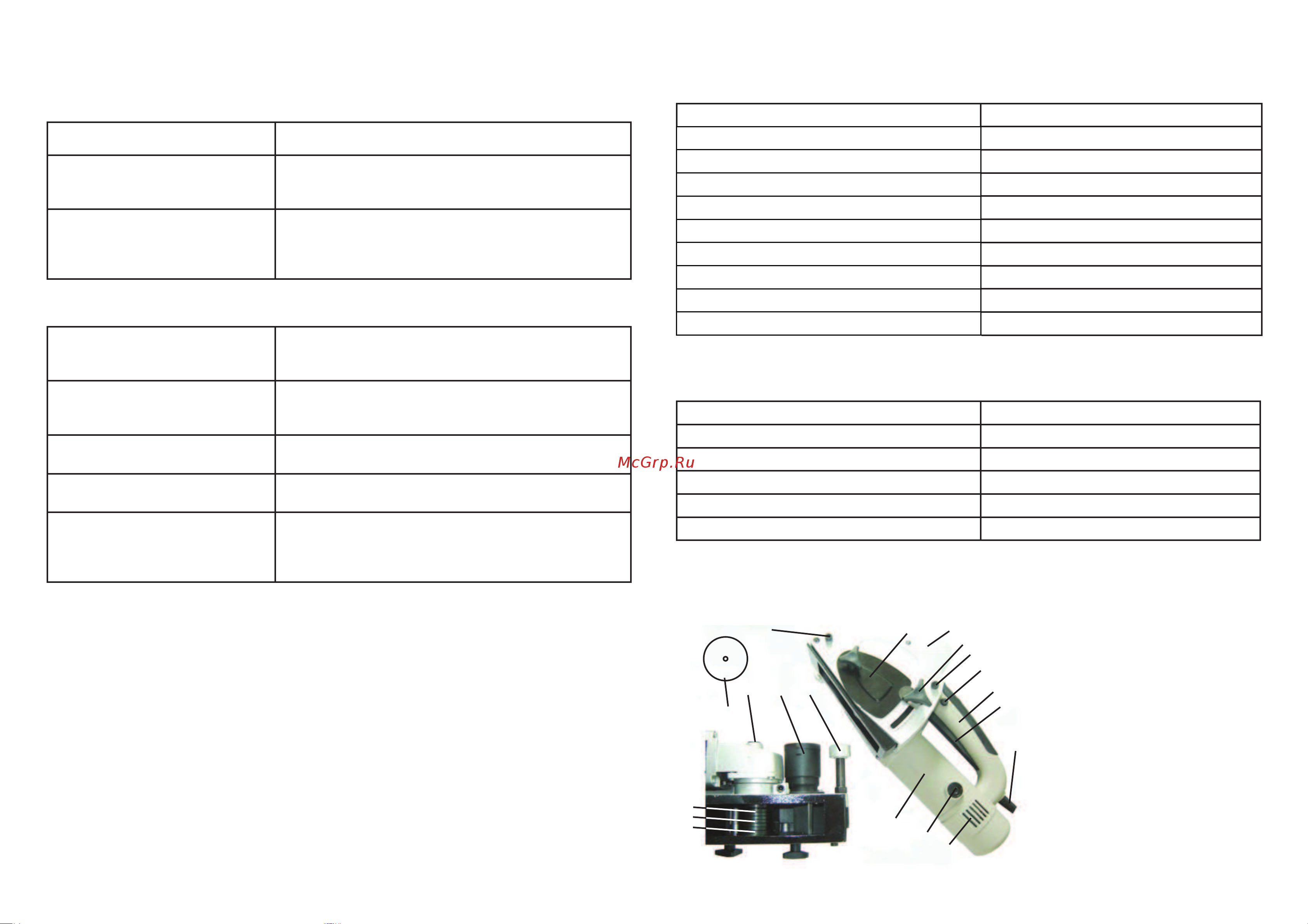

4. Общий вид инструмента*

4.1 Общий вид штробореза схематично представлено на рис.1

1 - Труба - пылеотвод;

2 - Фиксатор настройки глубины резки;

3 - Защитный кожух;

4 - Винты фиксации крышки защитного

кожуха;

5 - Стопор;

6 - Рукоятка;

7 - Ходовой ролик;

8 - Крышка щёткодержателя;

9 - Выключатель;

10 - Вентиляционные отверстия;

11 - Шпиндель;

12 - Алмазный режущий диск;

13 - Шайбы промежуточные;

14 - Гайка зажимная;

15 - Шнур питания электрическим током;

16 - Корпус электродвигателя;

17 - Кнопка фиксации выключателя;

18 - Окно для замены дисков.

рис. 1
