ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Перед выполнением любых операций по

техобслуживанию, замене алмазных дисков, измене-

нию ширины штробы, убедитесь, что изделие выклю-

чено и отключено от сети питания.

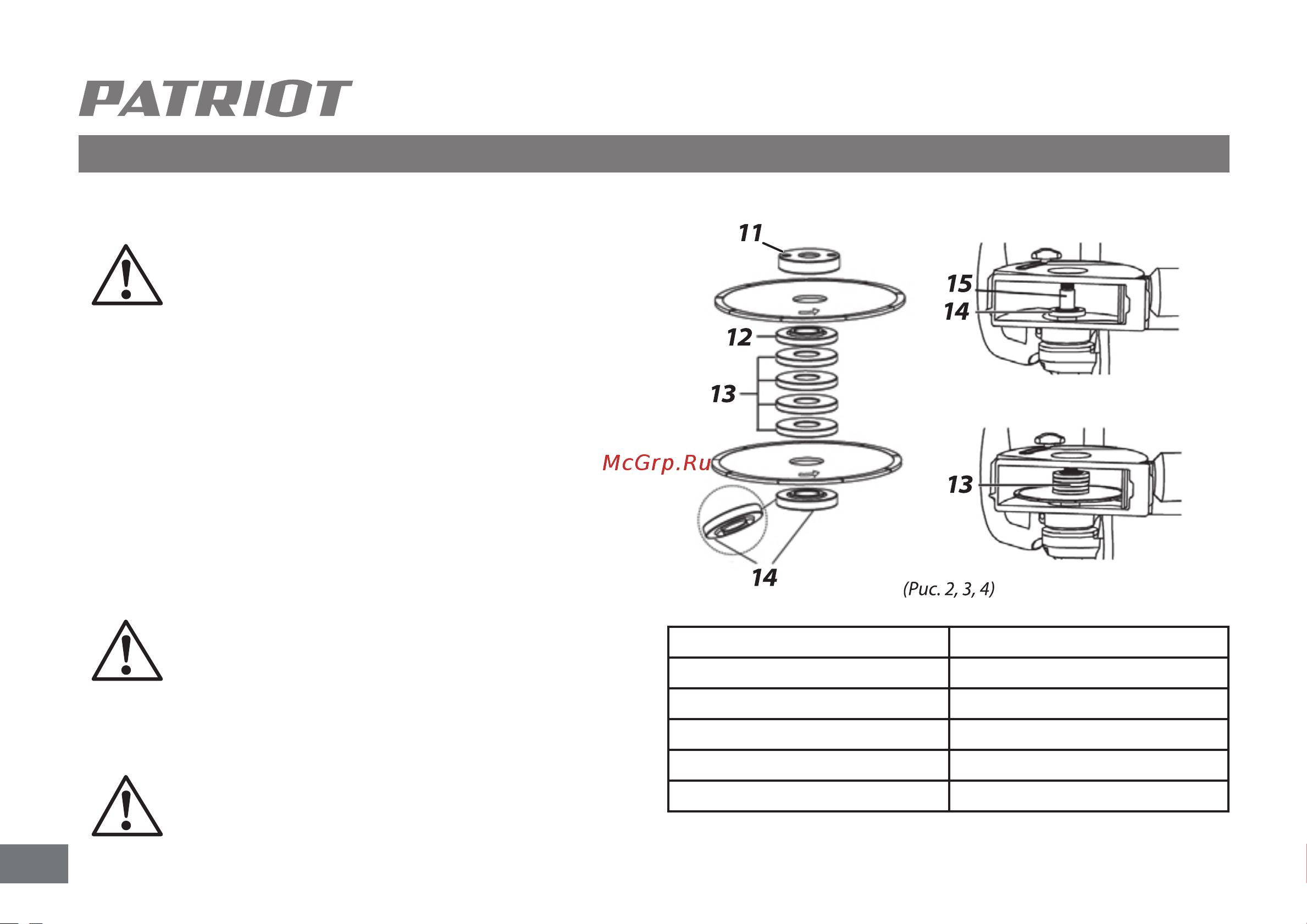

Замена и регулировка алмазных дисков (Рис. 2, 3, 4, 5, 6, 7)

Ширина штробы регулируется путем установки / удаления про-

межуточных шайб (13) между двумя дисками.

Для установки / замены алмазных дисков, а также регулировки

ширины штробы выполните следующие действия:

1. Удерживая фиксатор шпинделя (6), открутите гайку (11) при по-

мощи ключа фланца, входящего в комплект поставки.

2. Удалите все шайбы (13) и рабочие диски со шпинделя (15).

3. Установите на шпиндель (15) внутренний фланец (14) и первый

алмазный диск.

ВНИМАНИЕ! Направление вращения диска (9), ука-

занное на самом диске, должно совпадать с направ-

лением вращения шпинделя (15), указанным на защит-

ном кожухе (4).

4. В зависимости от требуемой ширины штробы установите не-

обходимое число промежуточных шайб (13) (Таб. 1).

ВНИМАНИЕ! Нужно устанавливать все 4 шайбы каждый

раз независимо от ширины штробы. Оставшиеся шайбы

устанавливаются после второго алмазного диска.

Количество шайб Ширина штробы

Внешний фланец (12) 8 мм

1 12,5 мм

2 17 мм

3 21,5 мм

4 26 мм

Таб. 1
