Внимание: Во избежание механических повреждений комплектующих сборка

и разборка элементов детского спортивного комплекса (закрутка и раскрутка

саморезов, шурупов, винтов) должна производиться без применения электро-

инструментов (шуруповѐрты, дрели и т. п.) за исключением сверления отверстий

в стене и стойках, а также отпилов лишней длины деревянной

лестницы.

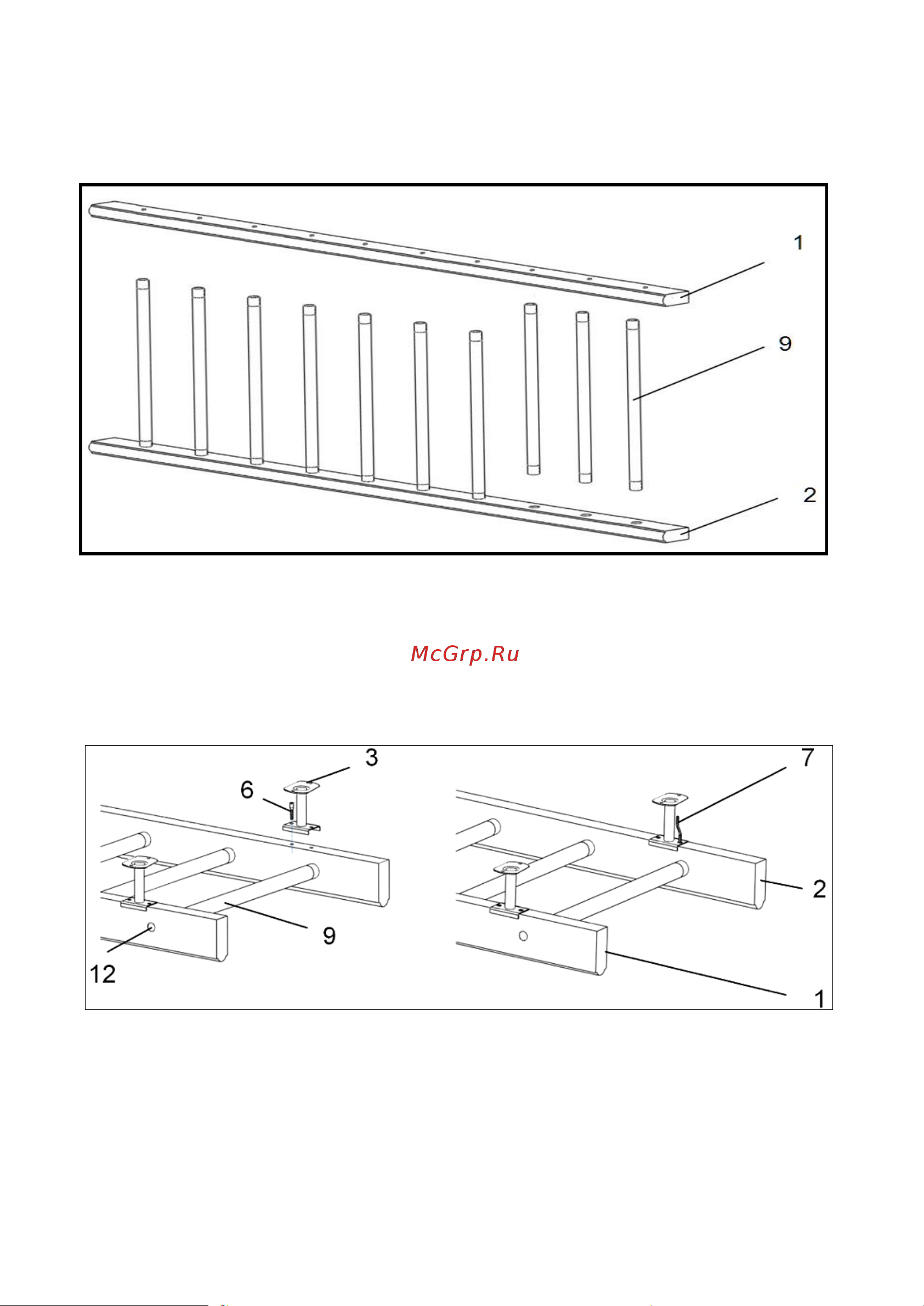

Рисунок 2

4.1. Освободить комплектующие детали от упаковки. Убедиться, что

комплектность поставки совпадает с паспортными данными.

4.2. Сборку производить поэтапно, следуя указаниям данного руководства.

4.3. Вставить ступени-поперечины (№9) в соответствующие отверстия стоек

(№1,№2) (рисунок 2). С помощью саморезов (№10) и шайб (№11) закрепить

поперечины к стойкам. Установить заглушки (№12) (рисунок 1).

Рисунок 3

4.4. Установить пристенные крепежные кронштейны (№3) на стойки (№1, №2)

и закрепить их конфирматами (№6) (рисунок 3).

4.5. Поставить собранную лестницу на опоры нижние (№8) – приложить к

стене. Отметить места сверления. Просверлить по полученной разметке в стене

отверстия диаметром 12 мм. В отверстия забить дюбели (№5). Закрепить

комплекс саморезами (№4).

Дата редакции: 17.11.2020г
