1. Назначение

Сифон предназначен для отвода в канализацию конденсата от кондиционеров и

фанкойлов.

2. Описание

Встроенный сифон для сбора дренажа от кондиционеров, вертикальный, с

гидрозатвором высотой 50 мм и механическим запахозапирающим устройством, не

пропускающим запах из канализации при высыхании воды в гидрозатворе, с

декоративной крышкой и строительной заглушкой. Входной патрубок с эластичной

прокладкой для подсоединения труб Ø20-Ø32 мм, выпускной патрубок DN32.

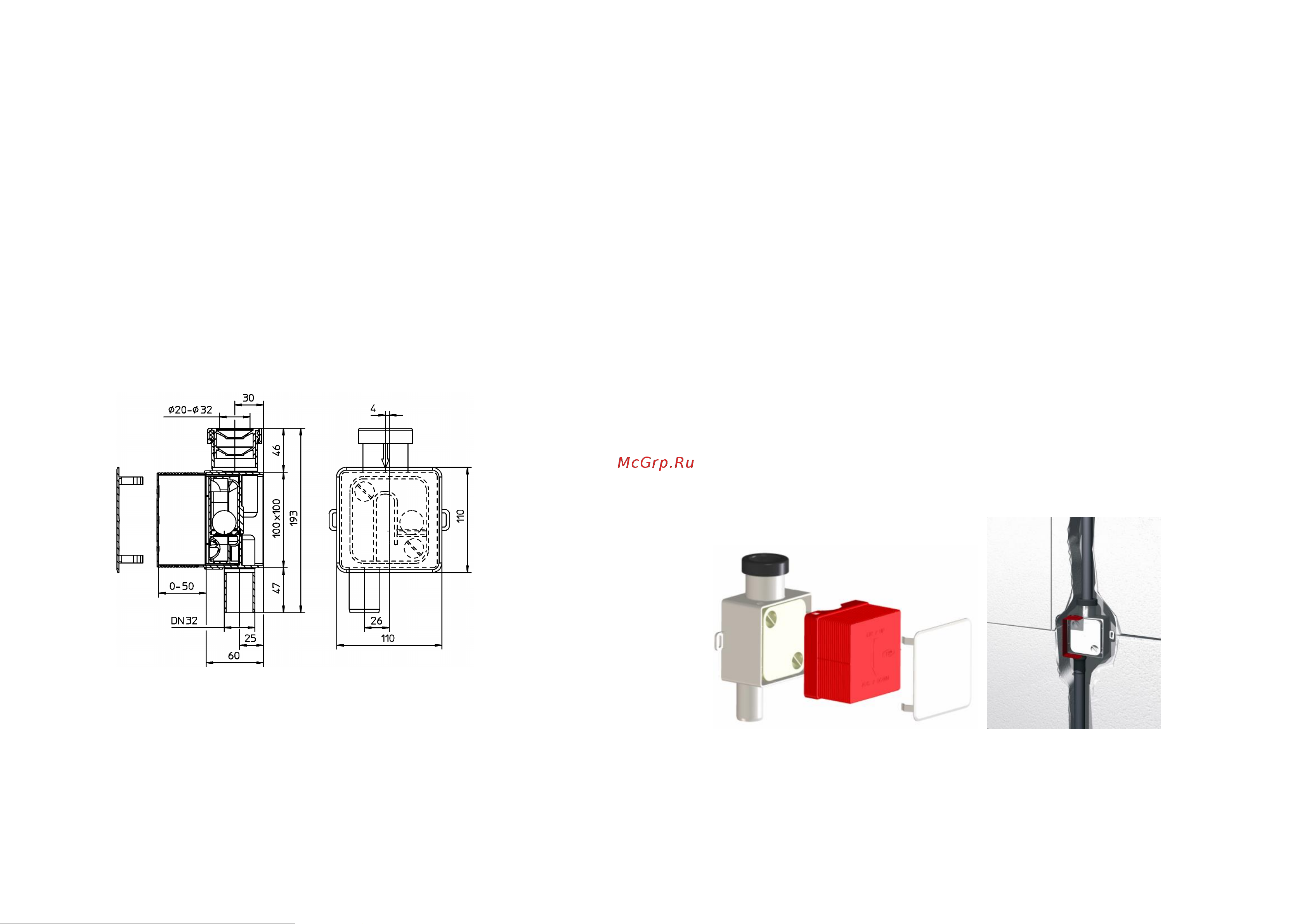

3. Комплектность поставки

1. Корпус сифона 100х100х60 мм из ПП.

2. Съемная кассета с гидрозатвором высотой 50 мм и механическим

запахозапирающим устройством – шариком, из АBS.

3. Строительная заглушка из ПП, подрезаемая по размеру.

4. Декоративная крышка 110х110 мм с пружинными зажимами для

крепления в корпусе трапа из АBS.

4. Технические характеристики

Присоединительные размеры Вход Ø20-Ø32 мм

Выход DN32

Вес 0,28 кг

Пропускная способность 0,15 л/с

Срок службы не менее 50 лет

Рабочий диапазон температуры стоков от 0 до 100°С

5. Принцип действия

При сливе дренажа от кондиционеров вода проходит через съемную кассету,

герметично соединенную с корпусом с помощью эластичных уплотнительных

прокладок. Кассета имеет гидрозатвор высотой 50 мм и механическое

запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора

не пропускает запахи из канализации

6. Особенности монтажа

Корпус сифона со строительной заглушкой монтируется в углублении стены.

! Расстояние по вертикали от выпускного патрубка кондиционера до

сифона HL138 должно быть не менее 0, 2 м и не более 3,5 м.

6.2. К входному и выпускному патрубку подсоединяются трубопроводы.

6.3. Перед заделкой трубопроводов провести гидравлические испытания в

соответствии с разделом 7.5 СП 73.13330.2012 «Внутренние санитарно-

технические системы зданий».

6.4. После проведения испытания и завершения отделки стены строительная

заглушка отрезается вровень к поверхности стены и сифон закрывается

декоративной крышкой.

7. Обслуживание

7.1. Снять декоративную крышку.

7.2. Вынуть из корпуса сифона кассету с гидрозатвором и механическим

запахозапирающим устройством. При этом вода в гидрозатворе остается

внутри кассеты.

7.3. Промыть кассету или, при сильном загрязнении, заменить её.

7.4. Установить декоративную крышку.

8. Качество продукции

Сифон изготовлен в соответствии с ТУ 3700-002-00269682-2017 и соответствует

требованиям ГОСТ 23289-2016 (сертификат соответствия POCC

RU.32748.04ЭПЗ0.ОС16.00072 а также соответствует Единым санитарно-

эпидемиологическим и гигиеническим требованиям к товарам, подлежащим

санитарно-эпидемиологическому надзору (контролю) утв. Решением Комиссии
