1. Назначение

Сифон HL570 (HL570.0) предназначен для отвода в канализацию сточных вод из

плоских душевых поддонов из камня, акрила, эмалированного чугуна или стали.

2. Описание

Сифон для плоских душевых поддонов с отверстием Ø90 мм, с горизонтальным

выпуском DN40/50, с круглой крышкой из нержавеющей стали для предотвращения

попадания в канализацию посторонних предметов, с гидрозатвором высотой 50 мм, с

монтажными уголками, с гидроизоляционным комплектом для обмазочной

гидроизоляции, с возможностью регулировки высоты монтажа 80-250 мм. HL570.0 –

сифон без декоративной крышки.

3. Комплектация

3.1. Корпус сифона HL570 из ПП с горизонтальным выпуском DN 40/50, три

монтажных уголка со звукоизолирующими накладками, заглушка и монтажный

шаблон.

3.2 Гидроизоляционный комплект для обмазочной гидроизоляции с гибкой мембраной

и многоязычковой уплотнительной манжетой.

3.2. Сифон HL570 комплектуется декоративной крышкой Ø113 мм из нержавеющей

стали. Сифон HL570.0 декоративной крышкой не комплектуется.

3.3. Съемный сифон из двух деталей из ПП.

4. Технические характеристики

Присоединительные размеры DN40/50

Пропускная способность 0,5 л/с

Максимальная разрешенная нагрузка 300 кг

Срок службы не менее 50 лет

Температура отводящей жидкости не более 85С

Вес HL570 0,53 кг

HL570.0 0,39 кг

5. Особенности монтажа

5.1. Перенести расположение центра сливного отверстия душевого поддона на

поверхность пола душевой.

5.2. При помощи монтажного шаблона, входящего в комплект сифона, произвести

разметку точек крепления его корпуса.

5.3. При помощи монтажных уголков со звукоизолирующими накладками корпус

сифона с корпусной заглушкой прикрепить к бетонному основанию.

5.4. Регулировкой крепёжных уголков по высоте задать уклон отводящей трубы и

проверить горизонтальность корпуса сифона в плоскости, перпендикулярной

отводящей трубе.

5.5. Выпуск корпуса сифона соединить с системой канализации. Выпуск

предназначен для соединения с любой канализационной раструбной трубой из ПВХ

или ПП (REHAU, WAVIN и т.д.).

5.6. Вокруг корпуса залить стяжку с горизонтальной поверхностью. Высота

заливки может быть в диапазоне от 80 до 250 мм.

Во время монтажных работ нет необходимости высчитывать высоту корпуса

сифона относительно поверхности стяжки.

5.7. После застывания стяжки из корпуса удалить заглушку, выступающую часть

корпуса трапа отрезать ножовкой вровень с поверхностью стяжки.

5.8. Нанести жидкую гидроизоляцию под фартук гидроизоляционного комплекта,

а затем сверху фартука и на всю поверхность душевой.

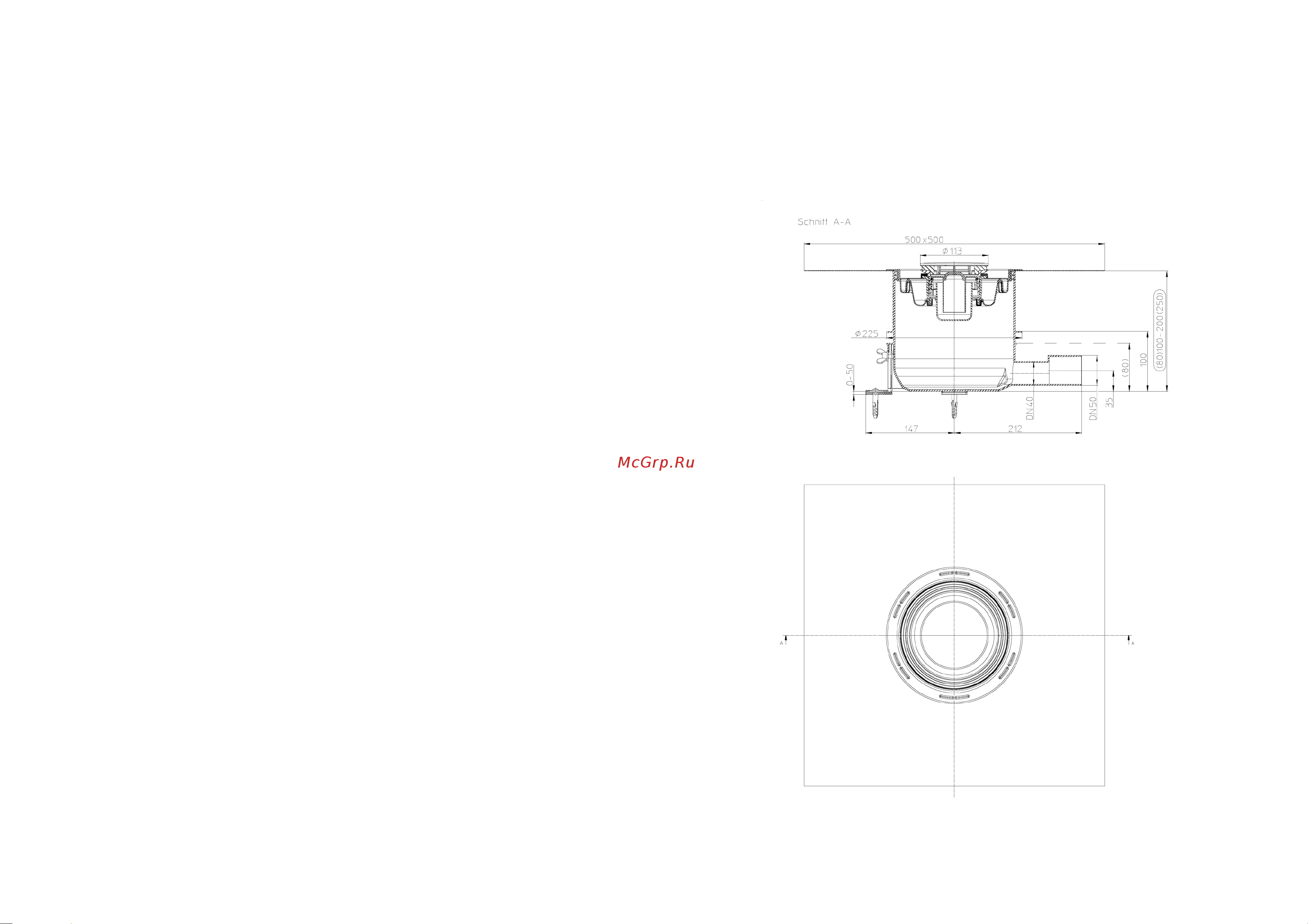

Рис. 1. Сифон HL570.
