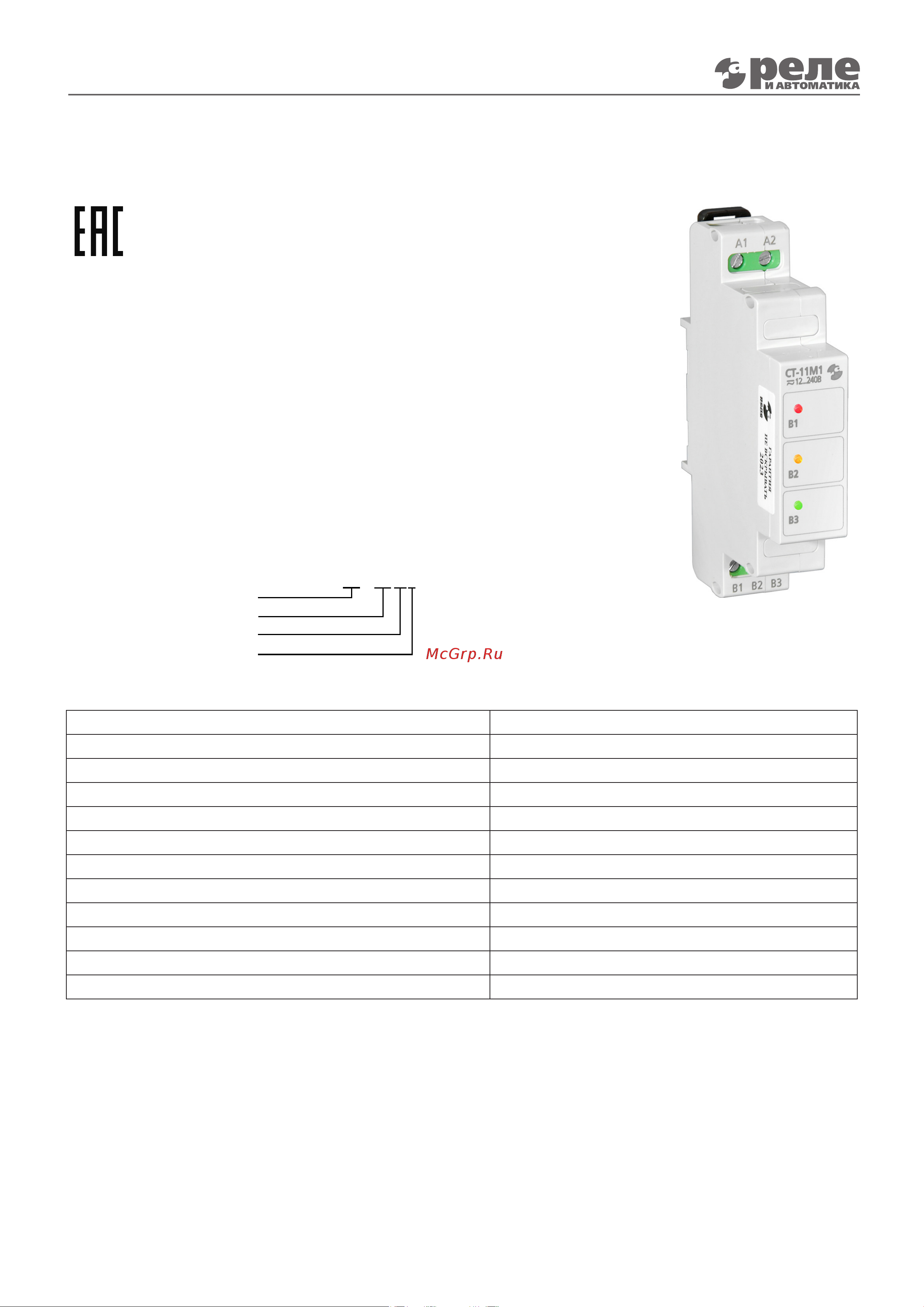

Сигнализатор тревог СТ-11М1

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур - от -20 до +45

С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой

до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную вели-

чину напряжения питания и длительностью не более 10мкс.

Степень защиты реле IP40, выводных зажимов – IP20.

Сигнализатор предназначен для монтажа на плоскость и на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сигнализация аварийной ситуации световая

Напряжение питания, В, переменного и постоянного тока 12...240

Допустимое отклонение напряжения питания 12

-15

...240

+10

Масса, кг, не более 0,15

Потребляемая мощность, Вт, не более 1

Диапазон рабочих температур -20…+45°С

Диапазон температур хранения -40…+80°С

Рабочее положение произвольное

Крепление устройства на плоскость, на DIN-рейку

Защита IP 40 со стороны лицевой панели

Сечение присоединяемых проводов 2.5мм

/с гильзой 1.5мм

Габаритные размеры 17.5х90х66мм

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

Сигнализатор тревог размещен в пластмассовом корпусе. На лицевой панели находятся три светодиодных ин-

дикатора с программируемыми с помощью DIP-переключателей на боковой стороне корпуса наборами цветов.

Перед установкой СТ-11М1 выберите с помощью DIP-переключателей на боковой поверхности сигнализатора

необходимый режим работы для каждого светодиодного индикатора в соответствии с таблицей, представлен-

ной ниже. Режим работы сигнализатора меняется после снятия питания.

Питание осуществляется подачей напряжения на клеммы А1-А2 12...240В переменного или постоянного тока.

Если цепи электрической схемы и сигнализатора питаются от одного источника постоянного или переменного

тока (от одной фазы в переменной трехфазной сети), то сигналы можно подключать напрямую к клеммам В1,

В2, В3.

Если используется аварийный источник питания или разные фазы в трехфазной сети, то сигналы на клеммы В1,

В2, В3 необходимо брать от источника питания А1-А2 и использовать «сухие» вспомогательные контакты ком-

понентов электрической схемы, либо через контакты промежуточного реле.

СТ

- 11M1

Тип

корпуса

Модификация

Сигнализатор

тревог

Универсальное

питание

(12...240В переменного и постоянного тока)

(С) 2023.0609 =115

ТУ 27.12.24-007-17114305-2019

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

СИГНАЛИЗАТОР ТРЕВОГ СТ-11М1

Сигнализатор тревог СТ-11М1 применяется для быстрой и наглядной

оценки состояния параметров, сигналов, аварийных ситуаций, работы

важных частей электрической схемы и других технологических процессов.

Он имеет 3 индикатора, каждый из которых может иметь один из 3 цве-

тов (красный, желтый, зеленый) и множество комбинаций переключения с одного

цвета на другой. Имеет большой диапазон рабочих напряжений - от 12 до 240В

постоянного или переменного тока, и может использоваться как обычный индика-

тор, и как аварийный индикатор с включением сигнала после снятия напряжения.

Питание реле и индикаторов должно осуществляться от одного источника питания.

Не использовать как индикатор трехфазной сети!
