6
2. Инструкция по сборке

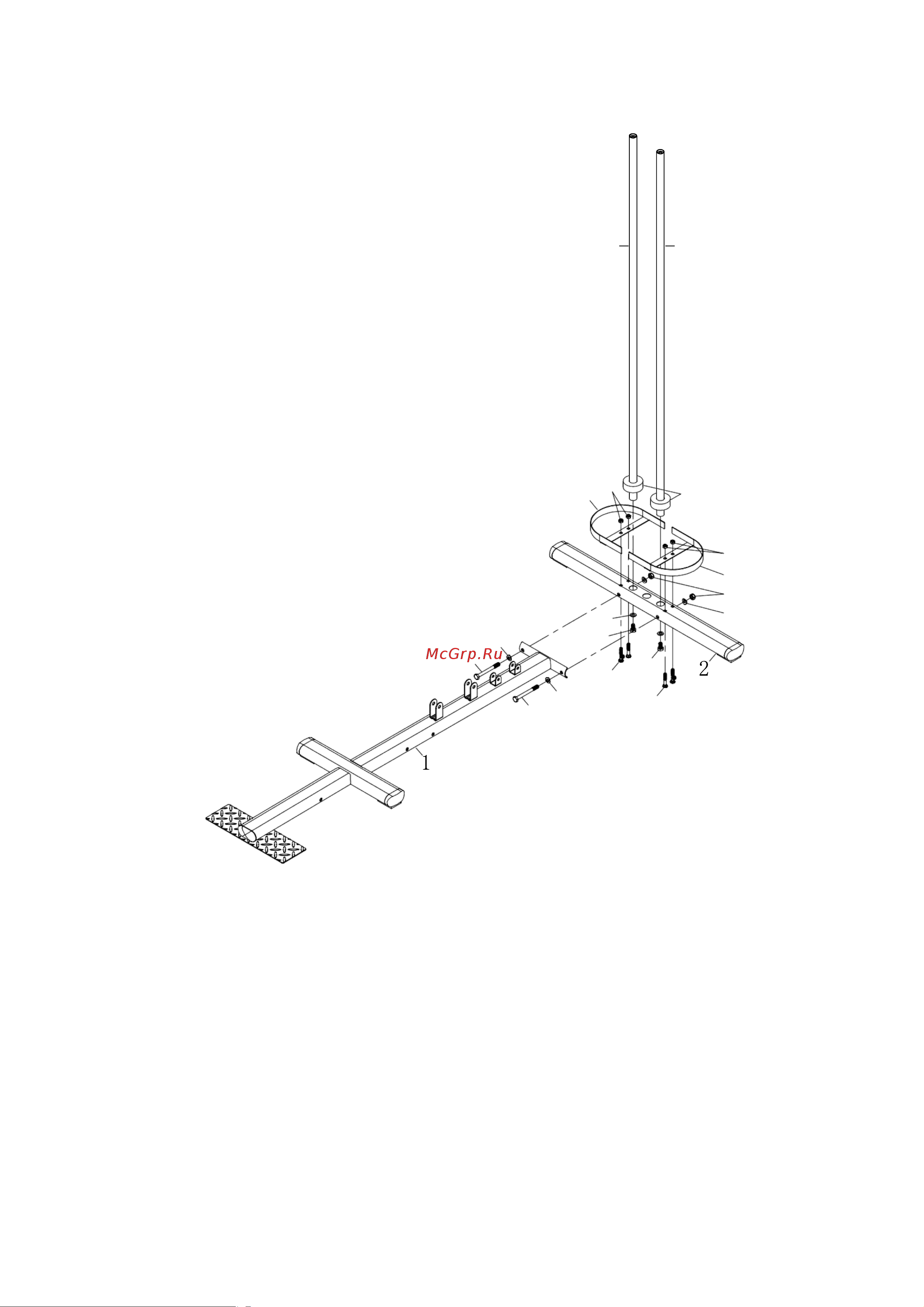

ШАГ 1:
1. Снимите два шестигранных винта M10x20 мм (76) и две шайбы M10(82) с
направляющего стержня (17).
2. Вставьте оба направляющих стержня (17) в заднюю опору (2), используя два
шестигранных винта M10x20 мм (76) и две шайбы M10 (82).
3. Прикрепите основную раму (1) к задней опоре (2) с помощью двух
шестигранных винтов M10x100 мм (70), четырех дуговых шайб M10 (83) и двух
нейлоновых гаек M10 (88).
4. Установите две опоры для весов (23) на оба направляющих стержня (17) с
помощью четырех кареточных винтов M8x55 мм (64) и четырех нейлоновых
гаек M8 (89).
5. Наденьте две резиновые прокладки (50) на оба направляющих стержня (17).
17
17
23
89
50
70
83
82
76
64
89
23
88
83
70
83
76
64
