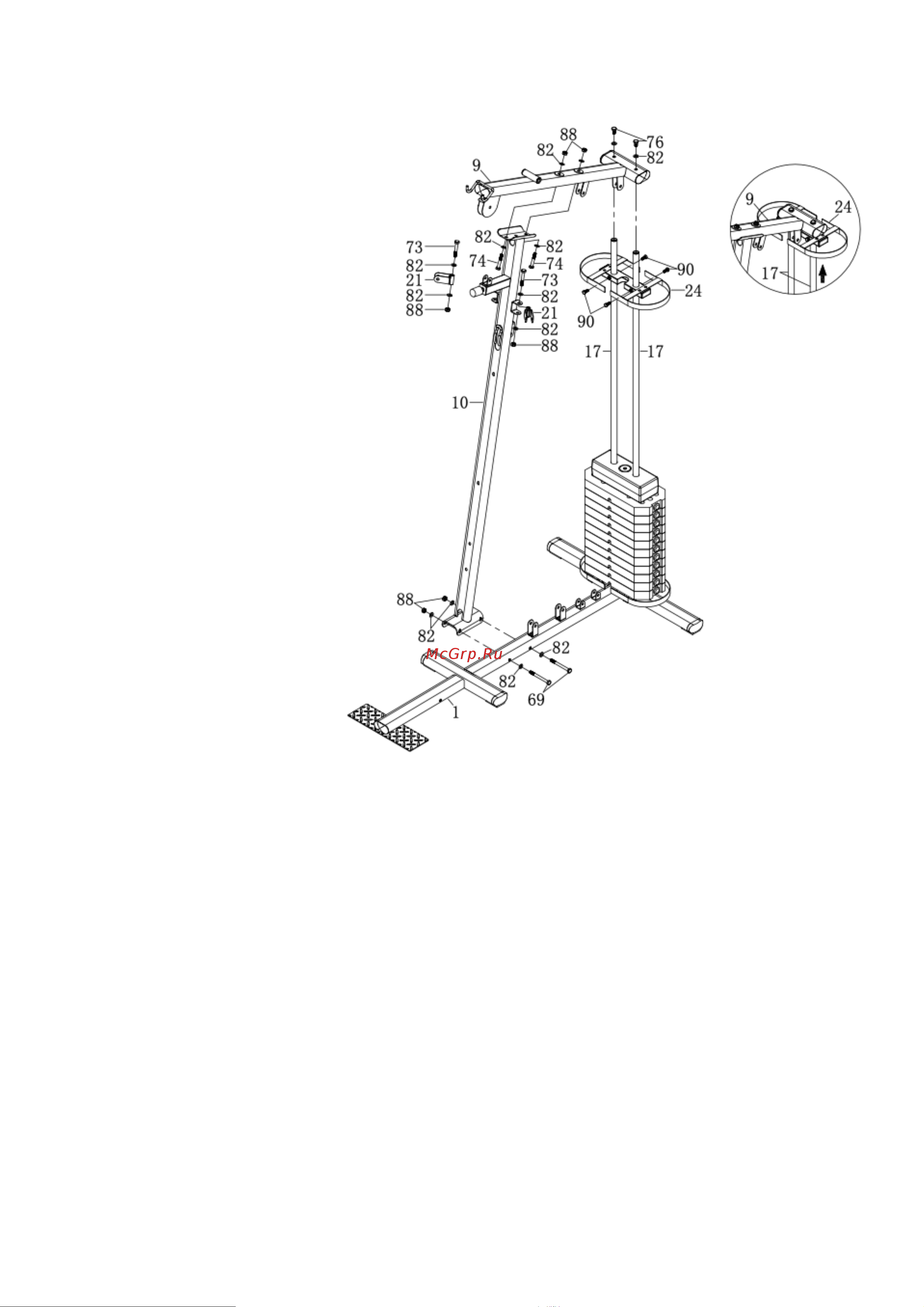

ШАГ 3:

1. Прикрепите верхнюю

опору для весов (24) к

направляющему

стержню (17),

используя четыре

шестигранных винта

M8x20 мм (90).

2. Прикрепите основную

стойку (10) к основной

раме (1) с помощью

двух шестигранных

винтов M10x105 мм

(69), четырех шайб M10

(82) и двух нейлоновых

гаек M10 (88).

3. Снимите два

шестигранных винта

M10x20 мм (76) и две

шайбы M10 (82) с

направляющего стержня (17).

4. Закрепите верхнюю перекладину (9) на направляющих стержнях (17), используя

шестигранные винты M10x20 мм (76) и две шайбы M10 (82).

5. Прикрепите верхнюю перекладину (9) к основной стойке (10), используя два

шестигранных винта M10x60 мм (74), четыре шайбы M10 (82) и две нейлоновые гайки

M10 (88).

Примечание: прикрепите верхнюю опору для весов (24) к направляющему стержню

(17), при этом убедитесь, что она располагается достаточно близко к верхней

перекладине (9).

6. Прикрепите два одношкивных блока (21) к основной стойке (10), используя два

шестигранных винта M10x65 мм (73), четыре шайбы M10 (82) и две нейлоновые гайки

M10(88).
