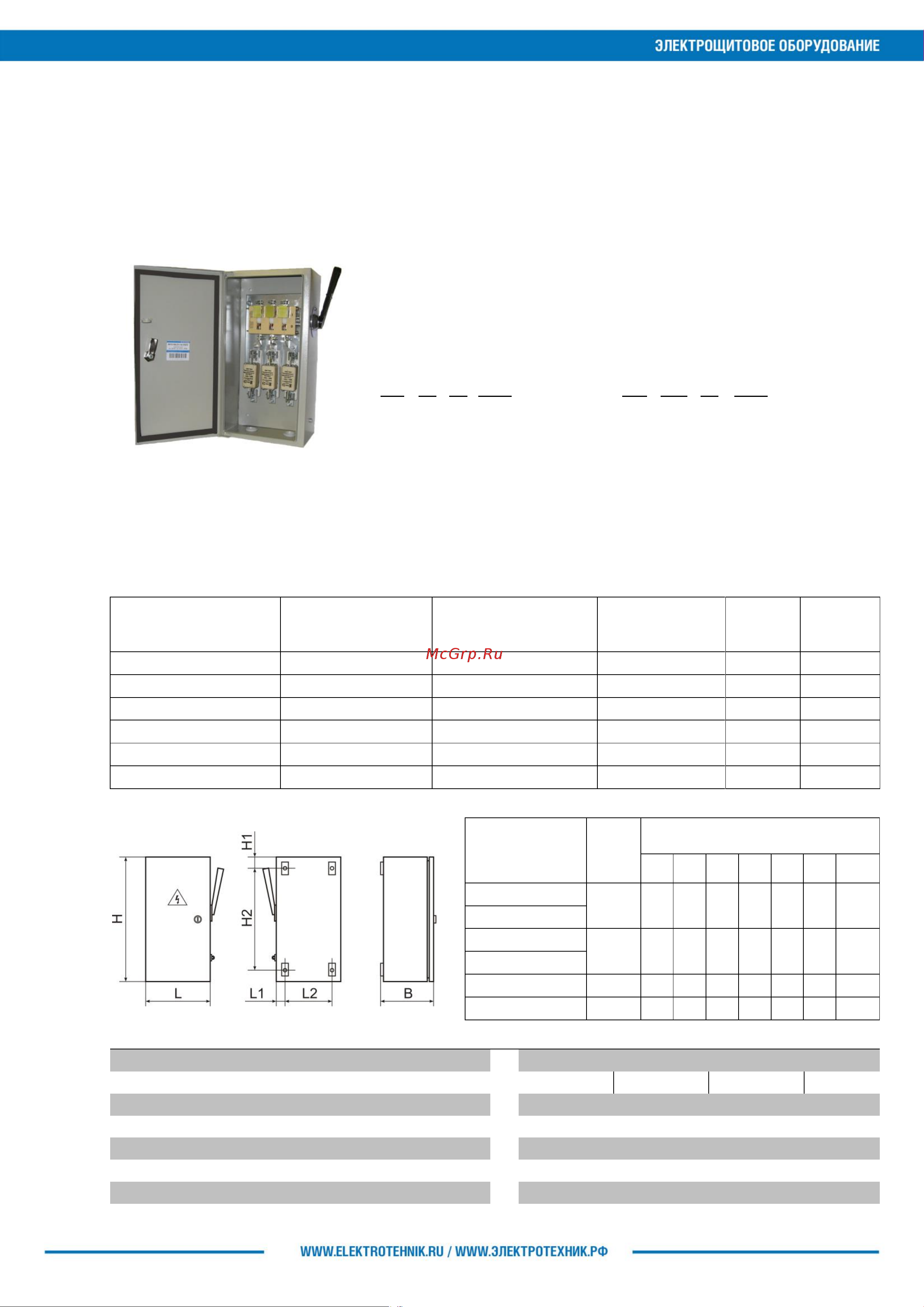

Ящики силовые серии ЯВЗ, ЯРВ
Производим и поставляем
Товар сертифицирован
ГОСТ Р 51321.1-2007
ТУ 27.12.31-008-59826184-2020
Гарантийный срок - 2 года со дня ввода в эксплуатацию.
1. Назначение.
Ящики силовые серии ЯВЗ, ЯРВ предназначены для применения в электрических установках
переменного тока напряжением до 380В частоты 50Гц и постоянного тока 220В. Служат для
управления оборудованием, осуществляющим передачу, распределение и преобразование
электрической энергии, а также для защиты электрических цепей от токов перегрузки и токов
короткого замыкания. Ящики силовые комплектуются рубильниками серии ВР и
предохранителями серии ПН2 или ППН.
Степень защиты IP54. Покраска порошковая.
2. Структура условного обозначения.
1. Серия ящиков силовых.
2. Условное обозначение номинального тока
вводного аппарата, А:
31 – 100А;
32 – 250А;
34 – 400А;
36 – 630А.
3. Степень защиты.
4. Климатическое исполнение (УХЛ) и
категория размещения (2) по ГОСТ 15150.
ЯВЗ
-
-
ХХ
УХЛ3
1
3
4
1. Серия ящиков силовых.
2. Номинальный ток вводного аппарата, А.
3. Степень защиты.
4. Климатическое исполнение (УХЛ) и
категория размещения (2) по ГОСТ 15150.
ЯРВ
-
ХХХ
-
УХЛ2
1
2
4
3. Номенклатура и краткие технические характеристики.
Наименование
Номинальный
рабочий ток In, А
Тип рубильника
Тип
предохранителя
Степень
защиты
Артикул
ЯРВ-100-54 УХЛ2
100
ВР3231-В31250
ПН2-100
IP54
ET556159
ЯРВ-250-54 УХЛ2
250
ВР3235-В31250
ПН2-250
IP54
ET561431
ЯВЗ-31-IP54 УХЛ3
100
ВР3231-В31250
ПН2-100
IP54
ET529123
ЯВЗ-32-IP54 УХЛ3
250
ВР3235-В31250
ПН2-250
IP54
ET529124
ЯВЗ-34-IP54 УХЛ3
400
ВР3237-В31250
ППН-37
IP54
ET529125
ЯВЗ-36-IP54 УХЛ3
630
ВР3239-В31250
ПН2-630
IP54
ET529126
4. Габаритные и установочные размеры.
Тип ящика
Габарит
по току
Размеры, мм
H
L
B
L1
L2
H1
H2
ЯРВ-100-54 УХЛ2
100А
450
240
175
35
170
30
390
ЯВЗ-31-IP54 УХЛ3
ЯРВ-250-54 УХЛ2
250А
550
280
180
30
220
30
490
ЯВЗ-32-IP54 УХЛ3
ЯВЗ-34-IP54 УХЛ3
400А
650
400
220
25
350
30
590
ЯВЗ-36-IP54 УХЛ3
630А
855
450
270
25
400
30
795
5. Основные технические характеристики.
Номинальное рабочее напряжение Ue, В
~380/220
Номинальный рабочий ток In, А
100
250
400
630
Номинальное напряжение изоляции Ui, В
500
Число полюсов
3
Режим работы
продолжительный
Степень защиты
IP54
Климатическое исполнение и категория размещения
УХЛ2; УХЛ3
