42
1600
Структура условного обозначения
Устройства серии ВРУ-8504Э
Устройства вводно-распределительные ВРУ-8504Э* для жилых и общественных зданий
предназначены для приема, распределения и учета электроэнергии напряжением 380/220В в сетях
трехфазного переменного тока частотой 50Гц, для защиты линий при коротких замыканиях и перегрузках, а
также для нечастых
оперативных включений и отключений.
По назначению панели ВРУ делят на:
-
вводные панели;
-
распределительные панели;
-
панели со станциями автоматического включения резерва (АВР) и изготавливаются в

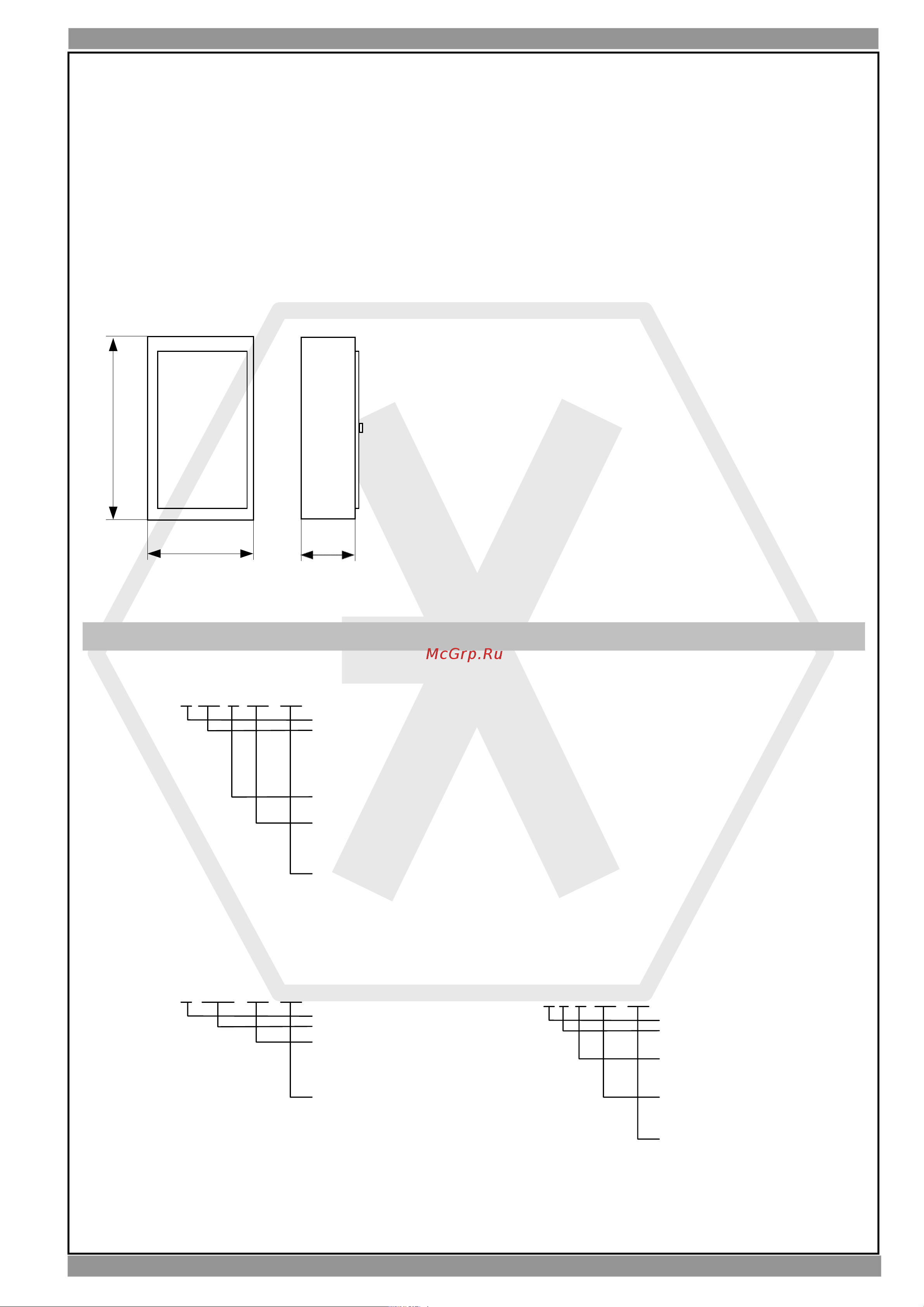

металлоконструкциях напольного исполнения, габаритные размеры которых представлены на рис. 2.4.1
500(700)
рис. 2.4.1
300
- отделение учета, в котором устанавливаются транс-
форматоры тока, трехфазный счетчик, приборы контроля тока и
напряжения;
В распределительных панелях предусматриваются
установка автоматических выключателей, электромагнит-
ных пускателей и устройств защитного отключения (УЗО).
В распределительных панелях с определением учета
дополнительно устанавливаются трасформаторы тока и
трехфазный счетчик. Ввод питающих кабелей выполняется
снизу. Ввод проводов отходящих линий может осуществляться
вверх или вниз.
Габаритные размеры панелей ВРУ
Вводная панель
ВРУ8504Э*-ХХХ-Х-ХХ-ХХ
Порядковый номер разработки
Конструктивное исполнение панели:
ВА - вводная с автоматическим
выключателем
ВР - вводная с рубильником
ВП - вводная с переключателем
Номер принципиальной электрической
схемы
Номинальный ток вводной панели:
25 - 250А
40 - 400А
63 - 630А
Степень защиты по ГОСТ 14254-96
00 - IP00
30 - IP30
Панель АВР Распределительная панель
ВРУ8504Э*-Х-АВР-ХХ-ХХ ВРУ8504Э*-ХХ-Х-ХХ-ХХ
Номер разработки
Порядковый номер разработки
Конструктивное исполнение
Панели с аппаратурой АВР:
Номинальный ток панели:
100 - 100А; 250 - 250А
160 - 160А; 400 - 400А
Степень защиты по ГОСТ 14254-96
00 - IP00
30 - IP30
* Буква "Э" - отличительный знак оборудования
панели:
Р - распределительная
Номер габарита:
1 - длина панели 500мм
2 - длина панели 700мм
Номер принципиальной электри-
ческой схемы
Степень защиты по ГОСТ 14254-96
00 - IP00
30 - IP30
ООО "ПУ Электроспектр"
ЭЛЕКТРОСПЕКТР г.Казань
тел. (843) 265-90-33 , 265-90-63, факс (84365) 3-05-17 www.elektrospektr.ru
