Шкафы распределительные серии ШРС-1 и ШР-11

Распределительные силовые шкафы ШРС-1 и ШР-11 предназначены для приема и распределения

электрической энергии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до

380В трехфазного переменного тока частотой 50Гц и с защитой отходящих линий предохранителями,

ПН2-100 (до 100А), ПН2-250 (до 250А), ПН2-400 (до 400А).

Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток:

при ном.токе шкафа 250А - не менее 10кА;

при ном.токе шкафа 400А - не менее 25кА.

Силовые шкафы ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для

применения. Так в шкафах ШР-11-73511 - ШР-11-73517 на вводе установлены предохранители ПН2-400, а в

шкафах ШР-11-73518 - ШР-11-73523 предусмотрены два ввода.

В остальном конструкция и схемы шкафов идентичны.

Схемы шкафов ШРС-1 и ШР-11, а также устанавливаемая в них аппаратура, представлены на рис.2.5.1 и

табл.2.5.1

Структура условного обозначения

ШРС-1-ХХ У3

Шкаф распределительный силовой

Условный номер разработки

Обазночение степени защиты оболочки по ГОСТ 14255-96

2 - IP22

5 - IP54

Обозначение номера схемы шкафа от 0 до 8 согласно типу приведенному в

таблице

Климатическое исполнение и категория размещения по ГОСТ 15150-69

ШРС-11-73ХХХ-ХХ

Шкаф распределительный

Номер разработки

Вид установки - напольное исполнение,

ввод проводников в любой комбинации

Высота шкафа 1600мм

Ширина шкафа:

5 - 700мм

7 - 500мм

Номер схемы шкафа (от 0 до 23)

Климатическое исполнение и категория

размещения по ГОСТ 15543-70

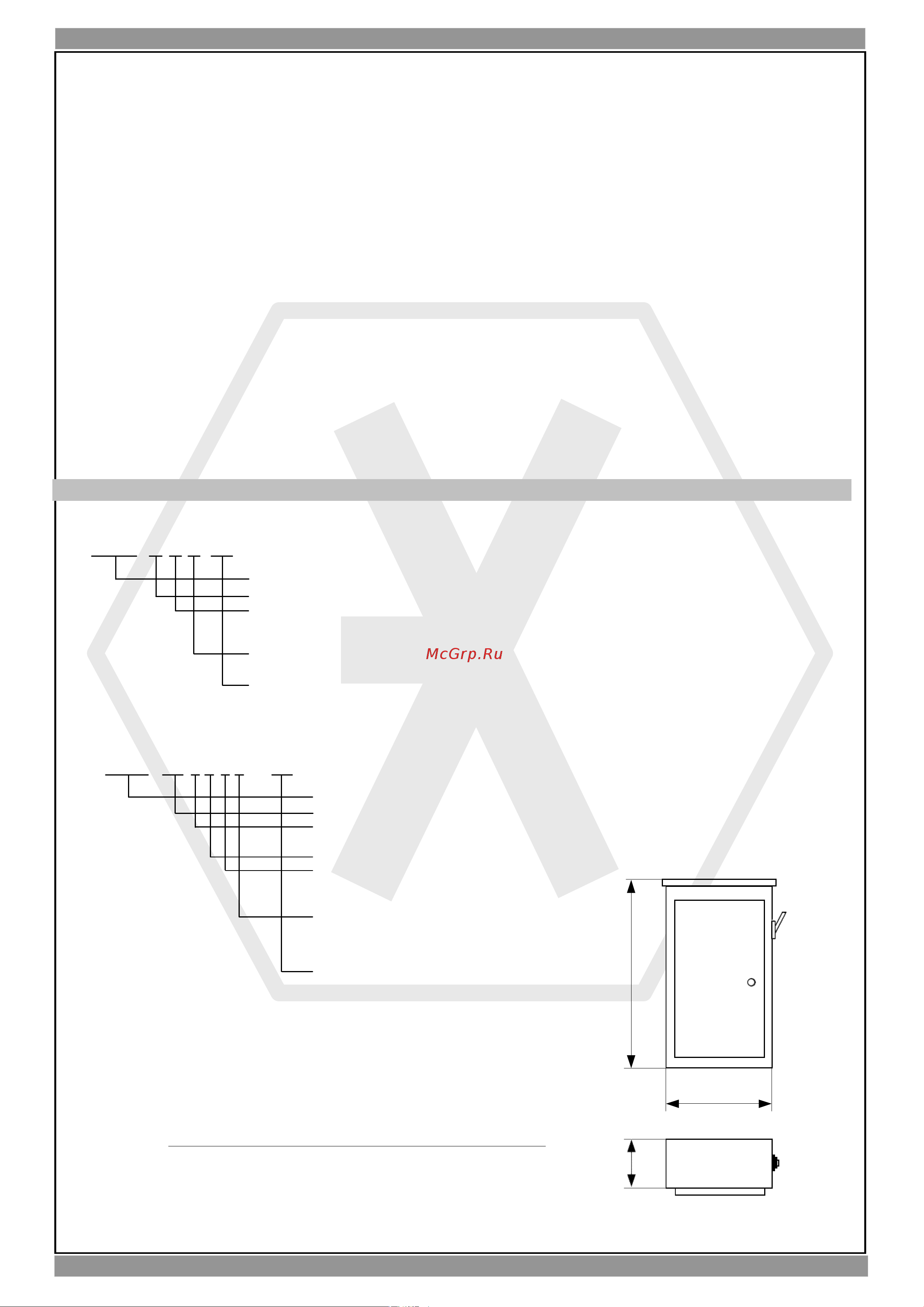

рис. 2.5.1 Общий вид распределительных

силовых шкафов ШРС-1 и ШР-11

700

* В шкафах с 5 отходящими линиями ширина

равна 500мм (см.табл.2.5.1)

350

1600
