RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

Ваша модель относится к классу встра-

иваемых вытяжек.

Возможны различные технические и

дизайнерские варианты монтажа таких

вытяжек в подвесной кухонный шкафчик.

Принципиальным является следующее:

– видимой частью кухонной вытяж-

ки является декоративная панель (см.

рис. 1, позиция 3), а основной корпус вы-

тяжки спрятан в подвесном шкафу;

– независимо от выбора режима от-

вода воздуха необходимо, обязательно

соединить выходное отверстие вытяжки

через переходной фланец с воздухово-

дом и вывести воздух сквозь шкафчик

вверх (режим рециркуляции) или подсо-

единить к вентиляционной шахте (режим

отвода воздуха в вентиляционную шахту)

(см. рис. 10).

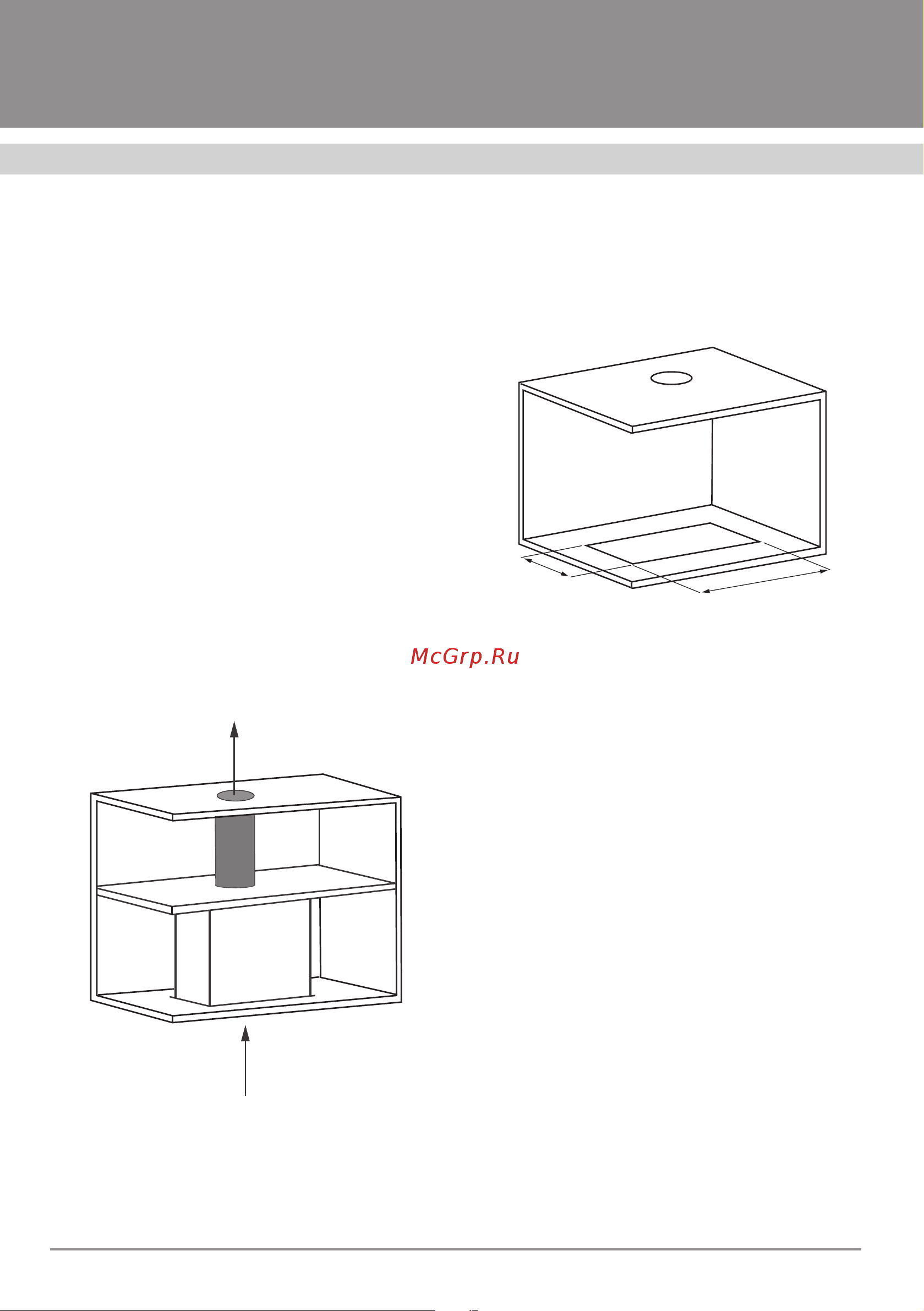

Рис. 10

Встраивание производится в следую-

щей последовательности:

1. Подвесной шкафчик, в который бу-

дет устанавливаться вытяжка, должен

быть предварительно подготовлен. В дне

шкафчика, в соответствии с размерами

вытяжки, необходимо вырезать прямоу-

гольное отверстие (см. Рис. 11).

Рис. 11

480/496/796

265

Кроме того, в полках и потолке шкаф-

чика, необходимо прорезать отверстия

под воздуховод.

2. Для подготовки вытяжки к установке

в подвесной шкафчик необходимо про-

извести следующие операции:

– снять алюминиевый жироулавливаю-

щий фильтр, нажав на защелки

– установить лепестки антивозвратно-

го клапана в короб мотора, если вытяжка

используется в режиме отвода воздуха в

шахту.

– на переходной фланец ( выступа-

ющая часть короба мотора) установить

воздуховод.

Один конец воздуховода (в комплект

не входит) одеть на переходной фланец,

предварительно промазав место стыков-

ки герметиком, и закрепить его с помо-

щью хомута (приобретается отдельно).

3. Далее следует вставить вытяжку в

вырезанное отверстие шкафчика и за-

крепить вытяжку одним из двух спосо-

бов:

– закрепить к верхней полке шкафчи-

ка, через отверстия, предусмотренные
