Технический паспорт

Навесные элементы Quadro

1.Назначение.

Система хранения Quadro предназначена организации хранения шин, велосипедов, лыж, сноубордов,

рабочих инструментов и садового инвентаря. Система хранения Quadro поможет вам организовать

оптимальное хранение в гараже, а так же на маленьком пространстве балкона или кладовки.

2. Технические характеристики.

Составные элементы изготовлены из качественного металла, толщиной от 1,0 до 1,5мм. Элементы изделия

окрашены полимерной порошковой краской.

Стандартные цвета окраски: RAL 7047 шагрень (светло-серый), RAL 7024 шагрень (графитово-серый).

Элементы системы хранения Quadro предназначены для эксплуатации при температуре окружающего

воздуха от -10°С до +40°С при влажности не более 80%.

Элементы системы хранения Quadro должны соответствовать требованиям настоящего паспорта и

технической документации.

3. Инструкция по сборке.

ВНИМАНИЕ! Распаковав изделие, убедитесь в наличии всех деталей, согласно комплекту поставки. При

отсутствии или поломке какой-либо детали немедленно свяжитесь с продавцом.

3.1. Установка перфорированной профиля и перфорированной панели.

Установить перфорированный профиль, либо перфорированную панель на устанавливаемую поверхность в

крайнее положение, в соответствии с предполагаемой схемой установки. Наметить отверстия для крепежа через

крепежные отверстия в перфорированном профиле, либо перфорированной панели (Рис. 1). Закрепить

перфорированный профиль, либо перфорированную панель (крепежный комплект в упаковку не входит).

Разметить расположение остальных перфорированных профилей, либо перфорированных панелей

относительно ранее установленного и закрепить их (в случае установки полок навесных и полки для колес на два

несвязанных между собой перфорированных профиля, либо перфорированных панелей, предварительно

навесить навесную полку либо полку для колес).

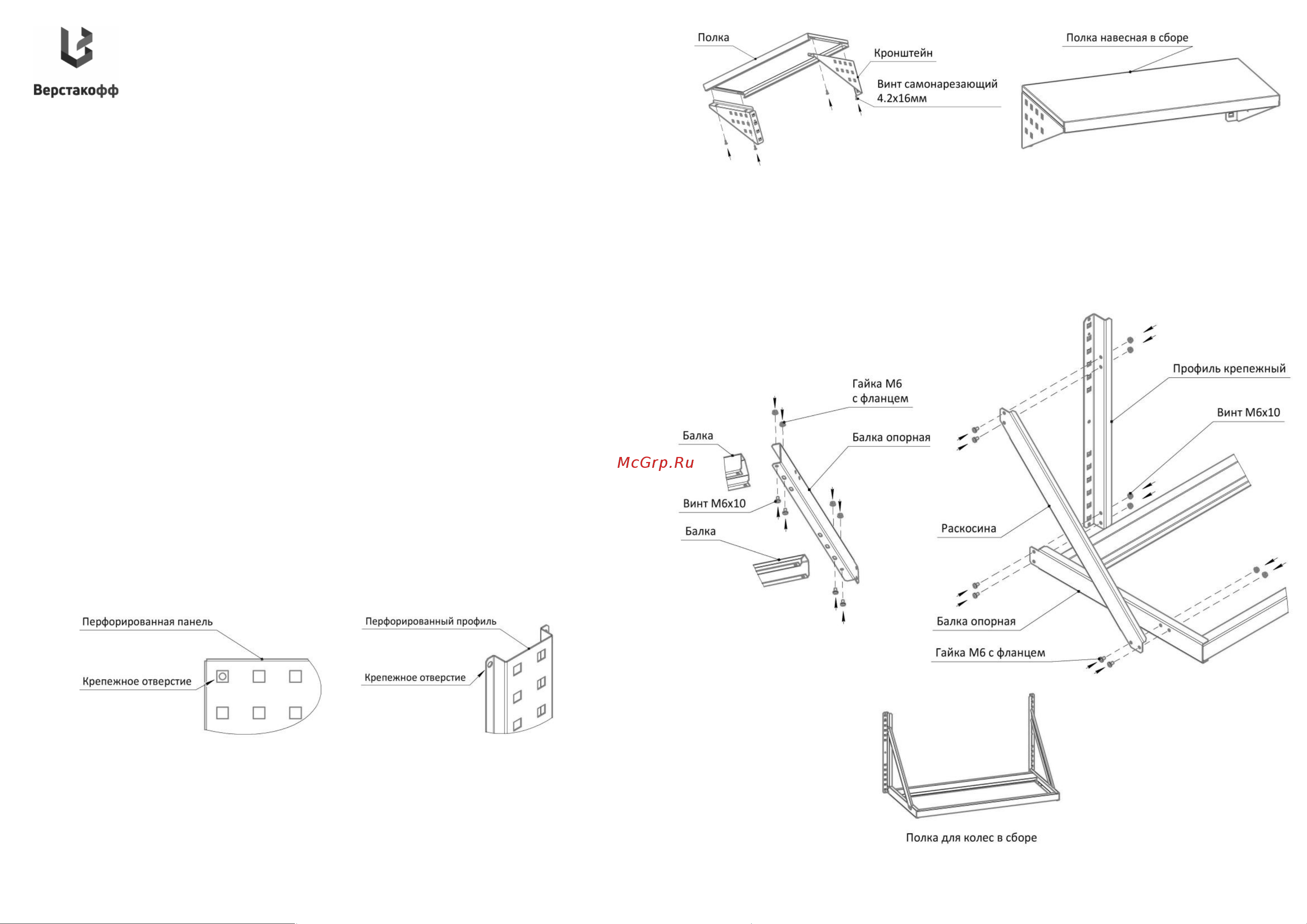

Рисунок 1 - Установка перфорированной профиля и перфорированной панели.

3.2.Сборка навесной полки.

Установить кронштейн во внутреннюю часть полки, таким образом, что бы гиб в верхней части кронштейна

был обращен во внутрь полки. Зафиксировать при помощи винтов самонарезающих 4,2х16мм (Рис. 2).

Рисунок 2 - Установка перфорированной профиля и перфорированной панели.

3.3. Сборка полки для колес.

Вставить балки в балку опорную, расположив их скосами во внутрь конструкции. Выставить на необходимую

глубину и закрепить при помощи винтов М6х16 и гаек М6 с фланцем не затягивая. Присоединить профиль

крепежный к балке опорной, закрепить при помощи винтов М6х16 и гаек М6 с фланцем не затягивая.

Установить раскосину и закрепить при помощи винтов М6х16 и гаек М6 с фланцем не затягивая. Проверить

геометрию конструкции и затянуть все соединения (Рис. 3).

Рисунок 3 - Установка перфорированной профиля и перфорированной панели.
