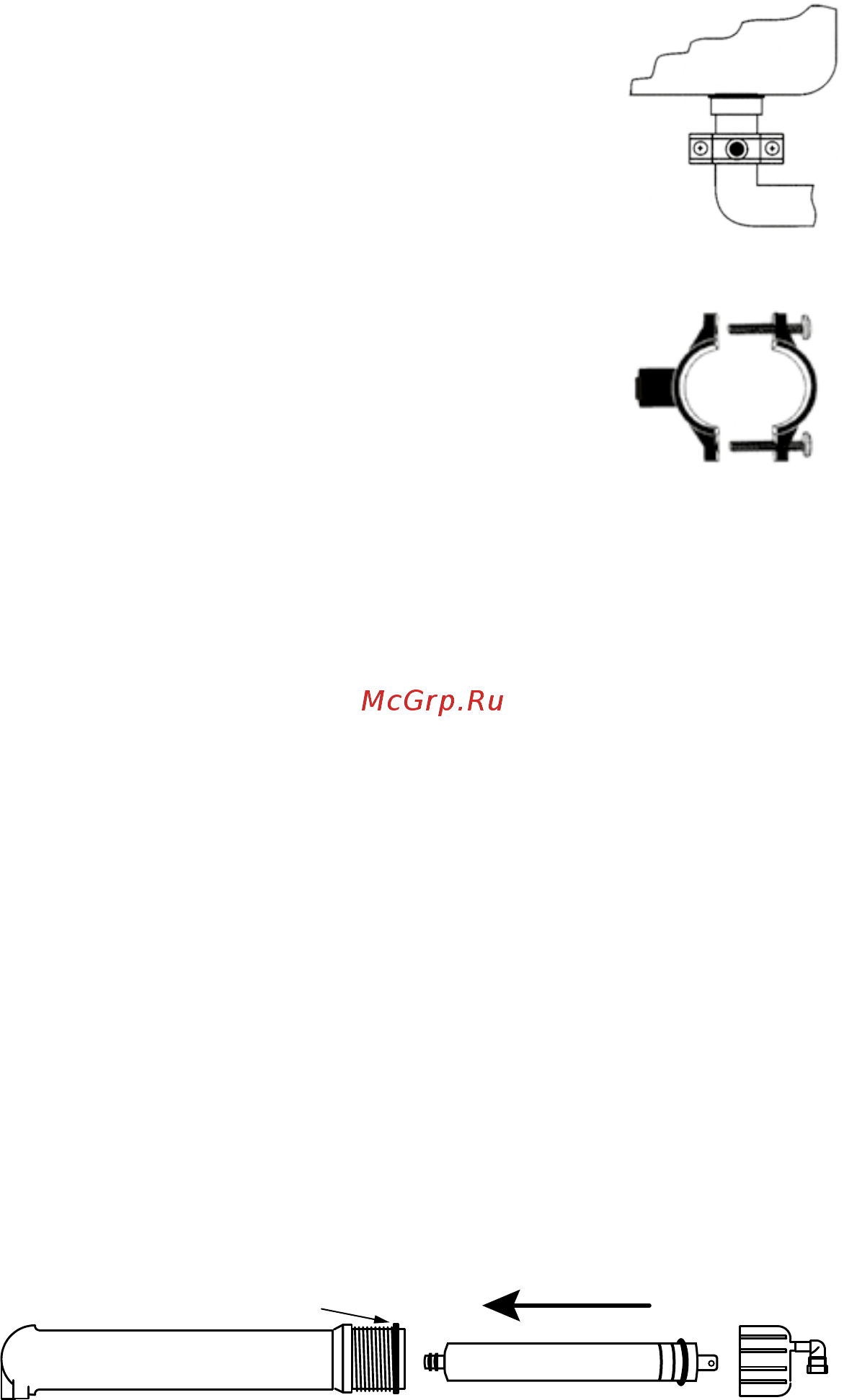

IV. УСТАНОВКА ДРЕНАЖНОГО ХОМУТА
Дренажный хомут подходит к сливным сифо
нам диаметром трубы 40мм.
Устанавливать его необходимо на вертикаль
ной части трубы до первого изгиба сифона (рис.
11). Участок трубы, в который выходит дренажная
трубка, не должен быть заполнен водой.
1. Просверлите отверстие диаметром 6,5 мм в
том месте, куда Вы планируете установить дре
нажный хомут.
2. Наклейте уплотнитель на внутреннюю сто
рону скобы дренажного хомута с резьбовым от
верстием.
3. Расположите две скобы дренажного хому
та так, чтобы просверленное в сифоне отверстие
совпало с отверстием дренажного хомута.
4. Затяните крепежные болты. Их следует за
тягивать равномерно, так чтобы две скобы дре
нажного хомута располагались параллельно друг другу. Подсоедините
черную трубку к дренажному хомуту и блоку фильтрации. Трубка должна
попасть в просверленное в трубе отверстие 6,5 мм.
Фильтр может комплектоваться дренажным хомутом с накидной гай
кой.
V. УСТАНОВКА МЕМБРАНЫ
1. Выкрутите саморез на задней стенке блока фильтрации. Сдвиньте и
снимите заднюю и верхнюю крышки.
2. Отсоедините трубку от быстроразъемного коннектора на входе в
колбу мембраны.
3. Удерживая рукой колбу мембраны, открутите против часовой стрел
ки ее крышку.
4. Достаньте мембрану из пластикового пакета и установите ее в колбу
(направление установки: двумя резиновыми кольцами — внутрь колбы, см.
рис. 13), предварительно смазав резиновые уплотнения мембраны тон
ким слоем силиконовой смазки.
5. Наденьте уплотнительное кольцо на колбу мембраны. Смажьте сили
коновой смазкой уплотнение крышки колбы мембраны и аккуратно уста
новите его на колбу.
6. Закрутите крышку колбы мембраны рукой до упора. Не используйте
инструменты!
7. Восстановите соединение трубки с колбой мембраны.
8. Закройте верхнюю крышку блока фильтрации.
Уплотнительное кольцо
Рис. 13
Рис. 11
Рис. 12
