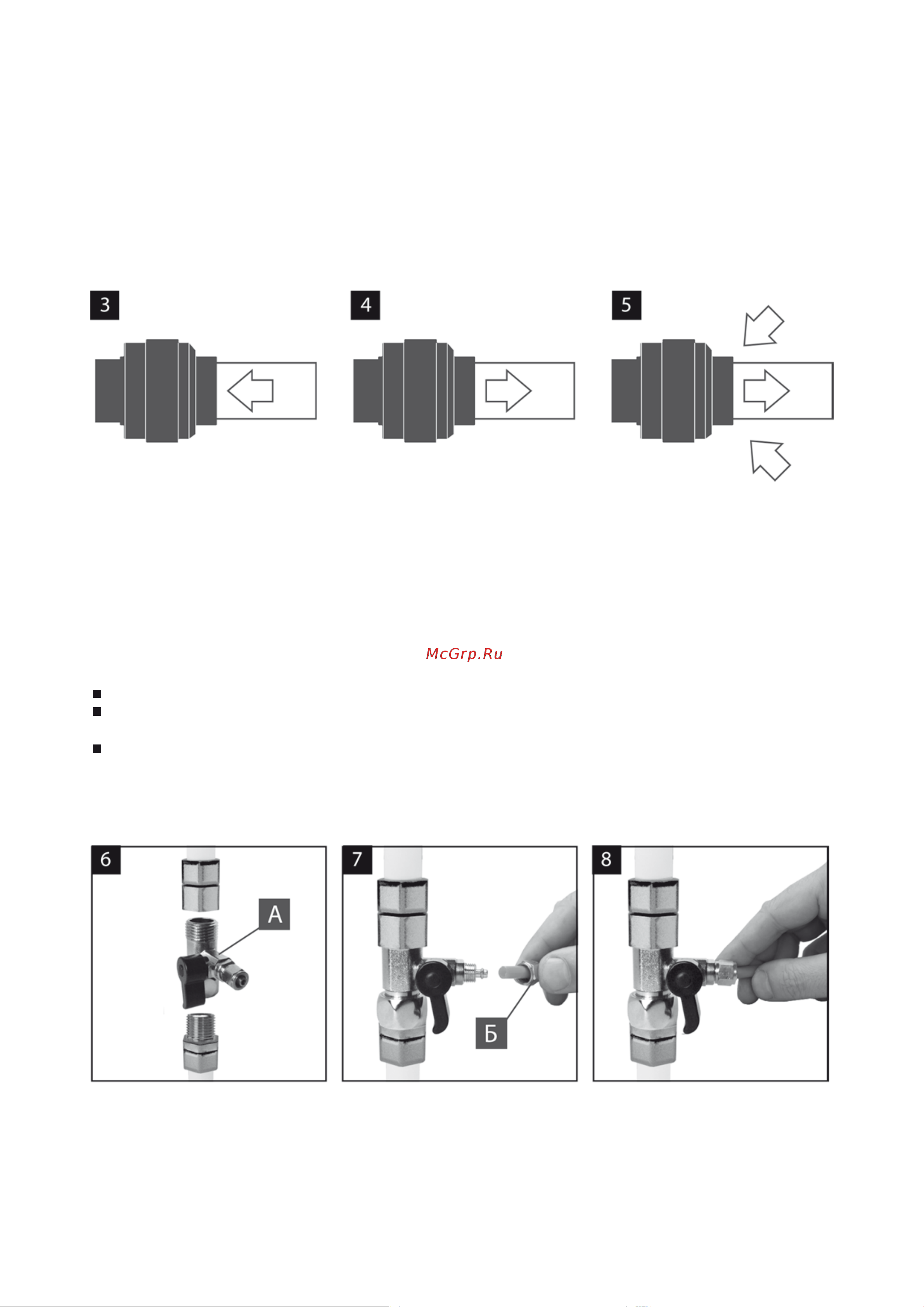

Присоединение гибких трубок

1. Отрежьте трубку только под прямым углом. Срез должен быть ровным без зазубрин и волн.

2. Вставьте ее в коннектор до упора. Для герметизации соединения приложите дополнительное

усилие. При этом трубка утопится еще примерно на 3 мм и будет плотно обжата резиновым кольцом

коннектора (рис. 3). Трубка закреплена.

3. Потяните трубки для проверки соединения (рис. 4).

Отсоединение гибких трубок

1. Убедитесь в отсутствии давления в трубке.

2. Нажмите на кольцо у основания (рис. 5).

3. Вытягивайте трубку, удерживая кольцо (муфту) нажатым.

Подключение к водопроводу

Система подключается к водопроводу через клапан подачи воды.

1. Перекройте вентиль подачи холодной воды в смеситель.

2. Откройте кран холодной воды в системе, чтобы сбросить давление.

3. Необходимо врезать тройник-адаптер поз.1 (рис.6 - А) в магистраль, для этого:

ослабьте накидную гайку и отсоединить гибкую подводку крана;

установите тройник-адаптер в разрыв гибкой подводки смесителя, уплотнив соединения

фум-лентой. (рис. 6);

в гайку (Б) (рис. 7) проденьте гибкую подводящую трубку (зеленого цвета), затем вставить трубку

в тройник-адаптер (А) и затянуть накидную гайку (Б) (рис.8).

4. Свободный конец трубки присоедините к фитингу “Вход” (поз. 17), предварительно удалив заглушку

фитинга.
