Ручное управление положением шарового крана

Для ручного управления положением шарового крана нужно снять металлическую скобу (фото 9), затем, не снимая

электропривода с площадки крана, поворотом корпуса электропривода на 90 градусов закрыть или открыть шаровой

кран (фото 10 и 11).

Монтаж и подключение проводных датчиков протечки воды WSP и WSP2

• Установите датчики протечки воды в местах наиболее вероятного появления воды при протечках — например, на

полу под раковиной, ванной, стиральной машиной. При необходимости можно удлинить провода датчика протеч

ки WSP до 100 метров. Для этого рекомендуется использовать кабель типа «витая пара», например: FTP 2x2x0.35,

UTP2x2x0.35.

• Датчики протечки воды необходимо положить на пол электродами вниз. Все проводные датчики протечки воды

подключаются к клеммам по принципу параллельного соединения. Для подключения большого количества датчиков

необходимо использовать дополнительные клеммные контакты и монтажные коробки.

• Подключите датчики протечки воды WSP/WSP2 к шаровому электроприводу GIDROLOCK WINNER (фото12, 13, 14, 15).

Клеммы для подключения проводных датчиков протечки воды:

INP, GND (INP, GND — любой цвет провода датчи-

каWSP/WSP2).

Фото 14. Подключение провода

датчика к ответной части разъема

Фото 15. Подключение датчика

к электроприводу

Фото 12. Завести провод

датчика в кабельный ввод

Фото 13. Клеммы подключения

проводных датчиков — INP, GND

Клеммы

INP, FUN,

Клеммы

+U, GND,

+3V, OUT

Джампер (2)

для соединения

клемм OUT и FUN

Места кабельного ввода

в корпус электропривода

Кнопка управления

ОТКРЫТЬ,

светодиод

ОТКРЫТЬ

Кнопка управления ЗАКРЫТЬ,

светодиоды ЗАКРЫТЬ, АВАРИЯ

Джампер (1)

для включения

(выключения) питания

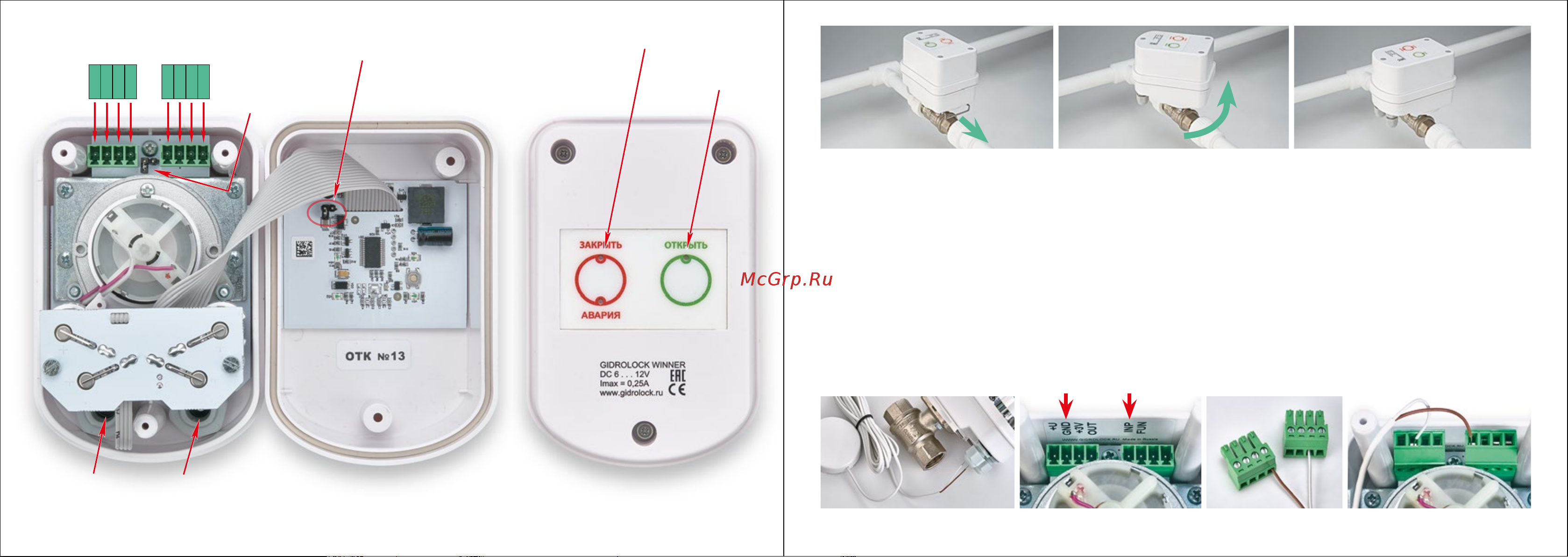

Фото 8. Элементы управления на корпусе шарового электропривода

Фото 7. Электропривод управления шаровым краном со снятой крышкой

Фото 10. Ручное управление шаровым краном Фото 11. Ручное управление шаровым краномФото 9. Удаление металлического фиксатора

3 4

90°

GND

FUN

INP

+3V

OUT
