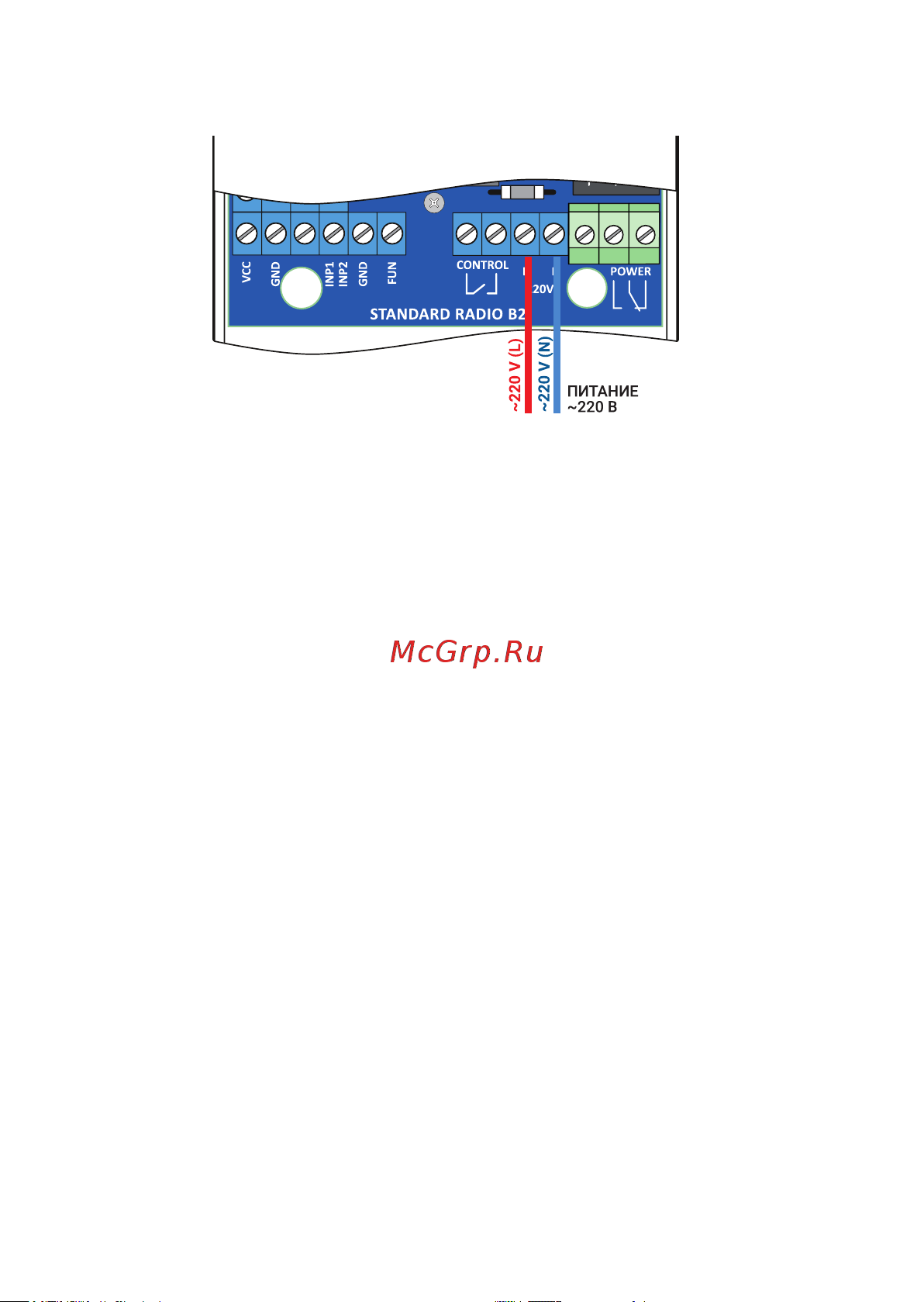

Рисунок 4 – Подключение питания

5.2 Кабель питания подключается к клеммам:

L — фаза 220 В; N — нейтральный проводник (рисунок 4)

5.3 Проводные датчики протечки воды подключаются к клеммам: INP1 и GND —

первая зона контроля, INP2 и GND — вторая зона контроля (рисунок 5).

ВНИМАНИЕ! Все дополнительные датчики протечки воды подключаются к клем-

мам параллельно.

• Для подключения большого количества датчиков возможно использовать до-

полнительные клеммные блоки и монтажные коробки. При необходимости про-

вода датчика протечки можно удлинить до 100 метров. Для этого рекомендуется

использовать кабель типа «витая пара», например, FTP 2x2x0.35, UTP 2x2x0.35.

• Шаровой электропривод AquaExpert с напряжением питания 220В подключа-

ется к блоку управления согласно схеме, приведенной на рисунке 3. Для подклю-

чения большего количества электроприводов возможно использовать дополни-

тельные клеммные блоки и монтажные коробки.

• Клеммы для подключения дистанционного выключателя закрытия/открытия

водоснабжения: FUN, GND. При замыкании между собой клемм FUN и GND под-

ключенные к блоку управления шаровые электроприводы закроются, при раз-

мыкании — откроются.

• Достаточно к клеммам FUN и GND электропривода подключить любой стан-

дартный выключатель с фиксацией положения для внешней или внутренней

проводки (в комплект поставки не входит). Для подключения рекомендуется

использовать кабель типа «витая пара», например, FTP 2x2x0.35, UTP 2x2x0.35.

Выключатель может располагаться в любом удобном месте (например, в коридо-

ре). Теперь, уходя из квартиры, можно дистанционно перекрыть (открыть) подачу

воды.

• ВНИМАНИЕ! При обнаружении протечки воды сигналы управления водоснаб-

жением от внешнего выключателя игнорируются блоком управления до момента

устранения протечки воды и сброса состояния аварии.

• ВНИМАНИЕ! Запрещается подавать напряжение на клеммы FUN и GND.
