20
размер L d
f
f SW
t
x
d
0
h
1
h
nom
h
ef
T
inst
N
sk
V
sk
mm mm mm mm mm mm mm mm mm mm Hm
Размер номинальный размер
L общая длина
d
f
отверстие в прикрепляемом
материале Ø
SW размер гайки под ключ
t
x
толщина прикрепляемого материала
d
0
диаметр сверла
h
1
мин. глубина сверления
h
nom
мин. глубина анкеровки
h
ef
эффективная глубина анкеровки
f длина резьбы
T
inst
момент затяжки
6 / 15
5)
M6 65 7 38 10 15 6 50 40 35 7 1,8 1,8
6 / 50
5)
M6 100 7 60 10 50 6 50 40 35 7 1,8 1,8
8 / 10 M8 72 9 32 13 10 8 60 50 45 20 3,6 4,8
8 / 30 M8 92 9 52 13 30 8 60 50 45 20 3,6 4,8
8 / 50 M8 112 9 72 13 50 8 60 50 45 20 3,6 4,8
8 / 85 M8 147 9 107 13 85 8 60 50 45 20 3,6 4,8
10 / 10 M10 92 12 47 17 10 10 75 68 60 35 6,3 8,7
10 / 20 M10 102 12 57 17 20 10 75 68 60 35 6,3 8,7
10 / 30 M10 112 12 67 17 30 10 75 68 60 35 6,3 8,7
10 / 50 M10 132 12 87 17 50 10 75 68 60 35 6,3 8,7
10 / 80 M10 162 12 115 17 80 10 75 68 60 35 6,3 8,7
12 / 5 M12 103 14 53 19 5 12 90 81 70 50 7,9 11,0
12 / 20 M12 118 14 68 19 20 12 90 81 70 50 7,9 11,0
12 / 30 M12 128 14 78 19 30 12 90 81 70 50 7,9 11,0
12 / 50 M12 148 14 98 19 50 12 90 81 70 50 7,9 11,0
12 / 65 M12 163 14 113 19 65 12 90 81 70 50 7,9 11,0
12 / 80 M12 178 14 115 19 80 12 90 81 70 50 7,9 11,0
12 / 155
5)
M12 253 14 46 19 155 12 90 81 70 50 6,4 6,4
16 / 5 M16 123 18 65 24 5 16 110 96 85 120 16,7 21,0
16 / 20 M16 138 18 80 24 20 16 110 96 85 120 16,7 21,0
16 / 50 M16 168 18 110 24 50 16 110 96 85 120 16,7 21,0
16 / 60 M16 178 18 115 24 60 16 110 96 85 120 16,7 21,0
16 / 95
5)
M16 213 18 55 24 95 16 110 96 85 120 10,0 10,0
20 / 20
5)
M20 170 22 55 30 20 20 135 125 110 240 19,8 26,0
20 / 70
5)
M20 220 22 55 30 70 20 135 125 110 240 19,8 26,0
20 / 130
5)
M20 280 22 55 30 130 20 135 125 110 240 19,8 26,0
6 x 40
5)
M6 40 7 18 10 2 6 35 30 25 7 1,6 1,5
8 x 50
5)
M8 52 9 23 13 2 8 45 40 30 18 2,6 4,8
10 x 60
5)
M10 62 12 26 17 3 10 50 40 30 30 3,5 5,9
12 x 85
5)
M12 85 14 45 19 3 12 75 65 55 50 6,5 8,2
16 x 90
5)
M16 90 18 43 24 3 16 80 70 60 100 9,9 11,2
ДОПУСТИМЫЕ НАГРУЗКИ
1) 2)
в кН
СЖАТЫЙ БЕТОН
3)
С20/25
Опция 1 – метод расчетов А
ПАРАМЕТРЫ УСТАНОВКИДАННЫЕ ПО АНКЕРУ И МАТЕРИАЛУ
ПАРАМЕТРЫ УСТАНОВКИ И ДОПУСТИМЫЕ НАГРУЗКИ
РАЗМЕР ПАРАМЕТРЫ УСТАНОВКИ
1)
Нагрузки даны с учетом коэффициента безопасности по сопротивлению согласно одобрениям и по коэффициенту безопасности по действию исходя из γ
F
= 1.4. Нагрузки действительны при
расстоянии между прутками арматуры s ≥ 15 см, или s ≥ 10 см, если диаметр арматуры d
s
≤ 10 мм.
2)
Бетон считается ненапряженным при внутреннем напряжении σ
L
+ σ
R
≤ 0. При отсутствии
точных данных можно принять σ
R
= 3 Н/мм
2
(σ
L
включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер; σ
R
включает напряжение возникшее при
усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры).
3)
Допустимые нагрузки в напряженном бетоне см. на www.sormat.com или в RUS техническом
руководстве.
4)
Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x h
ef
), разрушение бетона по кромке рассчитывается
по ETAG, приложение С, метод расчетов А.
5)
Не входит в ЕТА. Данные являются рекомендациями производителя.
РАСТЯГИВАЮЩЕЕ
УСИЛИЕ
СРЕЗАЮЩЕЕ
УСИЛИЕ
4)

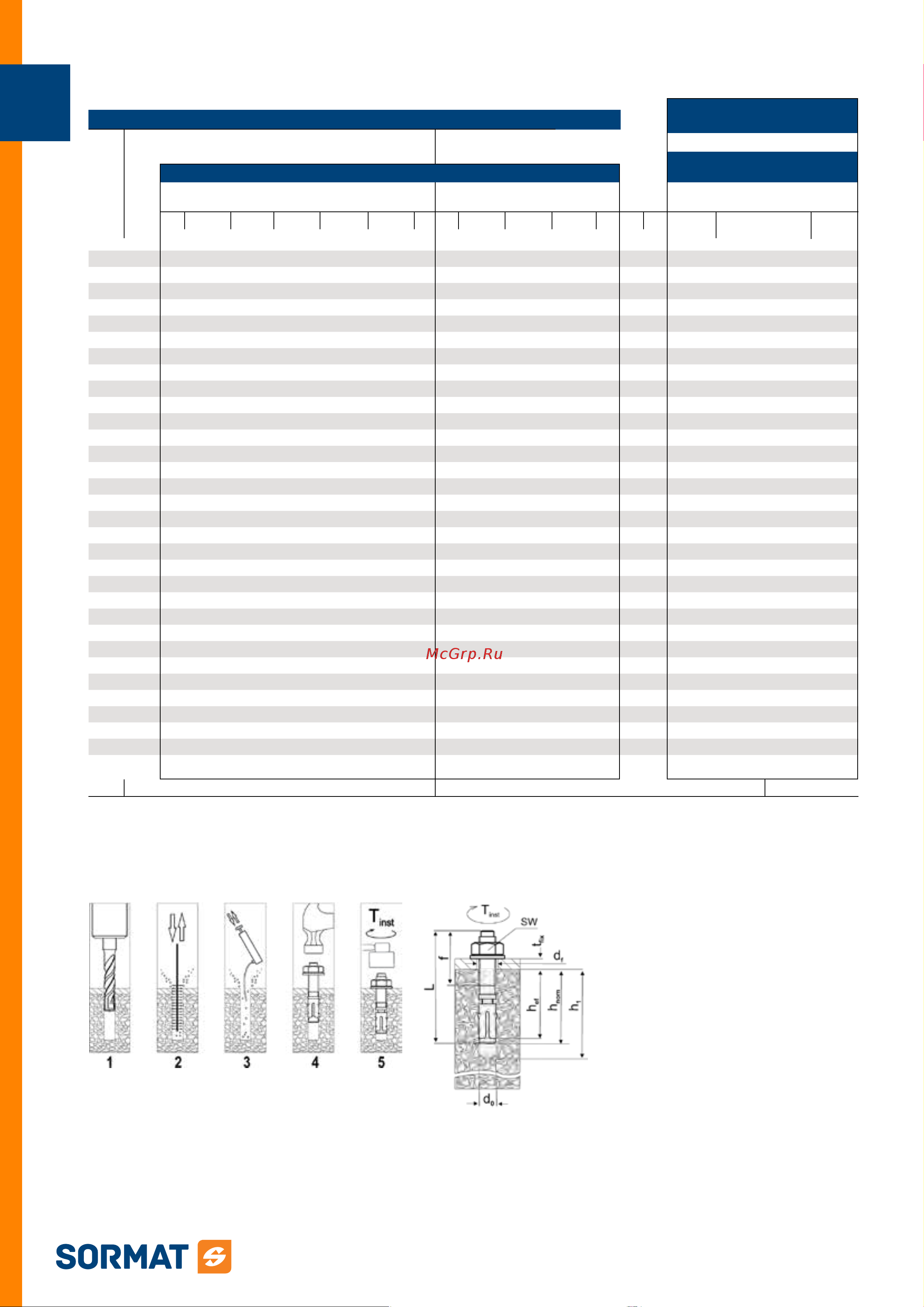

1. Просверлите отверстие в соответствии с таблицей, приведенной выше.
2-3. Очистите отверстие с помощью металлической щетки или насоса.
4. Забейте анкер.
5. Затяните гайку, используя необходимый момент затяжки.
