СКАРИФИКАТОР БЕНЗИНОВЫЙ

www.dde-um.com

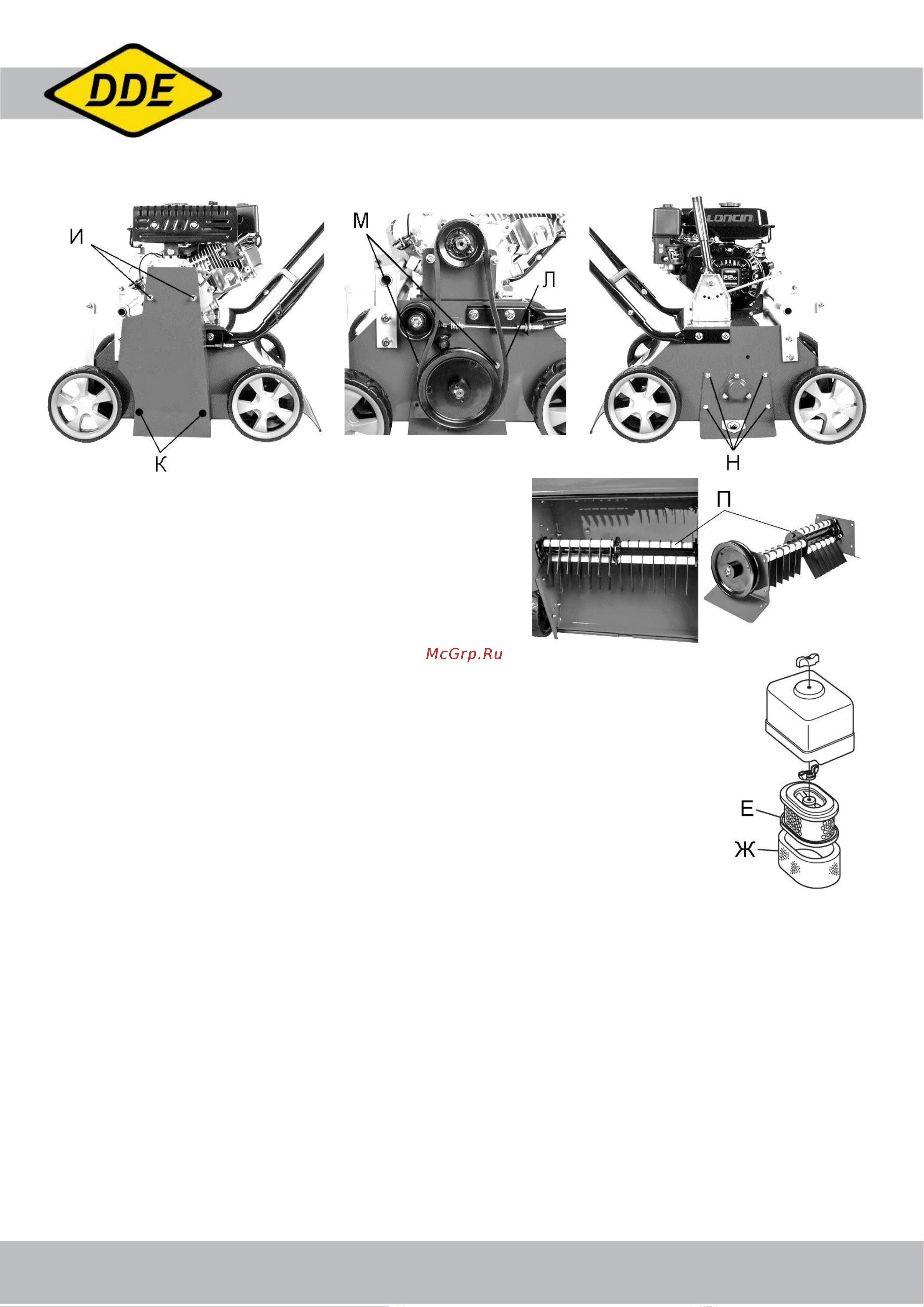

7.3 Замена ремня.

Ключом на 13 открутите два болта И, и торцевой головкой на 8 два болта К. Снимите кожух ремня 8. Снимите

ремень Л со шкивов и замените на новый. Установите кожух ремня 8 на место и закрутите болты И и К..

7.4 Замена ножей.

Снимите кожух ремня как указано в п. 7.5 и открутите ключом на

8 два болта М. С обратной стороны скарификатора открутите

четыре болта Н. Снимите блок ножей П и замените на новый.

Произведите сборку в обратном порядке. Блок ножей

поставляется только в сборе.

7.5 Обслуживание воздушного фильтра.

Регулярно контролируйте чистоту воздушного фильтра. Осмотр

проводите перед каждым запуском изделия. Для очистки

фильтра откройте крышку корпуса 5. Извлеките фильтрующий элемент, открутив гайку-

барашек. Снимите поролоновый предварительный фильтр Ж, промойте его в теплом

мыльном растворе, затем тщательно промойте в чистой воде. Отожмите, не скручивая,

просушите. Осмотрите бумажный фильтр Е, при необходимости замените. Протрите или

продуйте поверхность внутри корпуса фильтра. Установите фильтрующий элемент на

штатное место. Закройте крышку.

Замену фильтров Е и Ж производите не реже, чем через каждые 100 часов работы или

чаще.

7.6 Очистка сетки фильтра бензобака.

Выкрутите крышку топливного бака 6. Под ней, в отверстии бензобака, находится сетка,

выньте ее. Очистите ее, вставьте обратно в отверстие, закройте крышку.

7.7 Очистка скарификатора после окончания работы.

Сразу после окончания работы очищайте щеткой прилипшую траву и грязь. Засохшая трава

очищается с большим трудом. Для очистки корпуса скарификатора со стороны ножей можно использовать

очиститель высокого давления.

Ремонт и техническое обслуживание, не описанные в данном руководстве, необходимо проводить в

специализированных сервисных центрах. Адреса и телефоны ближайших сервисных центров указаны на сайте

http://dde-um.com/services/

8. Правила хранения, транспортировки и утилизации.

Хранить изделие следует в упаковке завода производителя, в отапливаемом помещении при температуре

воздуха от +5°С до +40°С и относительной влажности воздуха не более 80 %, в месте не доступном для детей.

Перед хранением или транспортировкой необходимо слить топливо.

Транспортировать можно любым видом транспорта в упаковке производителя. Избегайте механических

повреждений и воздействия атмосферных осадков. Соблюдайте меры предосторожности характерные для

перевозки хрупких грузов.

Утилизировать изделие с бытовыми отходами запрещено. Отслуживший свой срок инструмент должен

утилизироваться в соответствие с нормативными актами по утилизации Вашего региона. Обратитесь в

уполномоченный орган.
