Гарантии изготовителя

Гарантии изготовителя:

Изготовитель гарантирует соответствие изделий требованиям

безопасности при соблюдении потребителем условий

транспортировки, хранения, монтажа, эксплуатации,

обслуживания.

Гарантия не распространяется на дефекты, возникшие в

следующих случаях: нарушение паспортных режимов хранения,

монтажа, испытания, эксплуатации и обслуживания изделия;

нарушение условий при транспортировке и погрузо-разгрузочных

работах; наличие следов воздействия веществ, агрессивных к

материалам изделия; повреждений, вызванных пожаром, стихией,

форс-мажорными обстоятельствами; повреждений, вызванных

неправильными действиями потребителя; наличие следов

постороннего вмешательства в конструкцию изделия.

Изготовитель оставляет за собой право вносить в конструкцию

изделия изменения, не влияющие на эксплуатационные

характеристики, заявленные в настоящем паспорте.

Гарантийный срок –6 месяцев с даты продажи.

Производитель ООО "ТД "СтройСервис"

601655, Владимирская область, г. Струнино

ул. Суворова д. 5

тел.8 (495) 989 11 40

www.svk-plast.ru; e-mail:sale@svk-plast.ru.

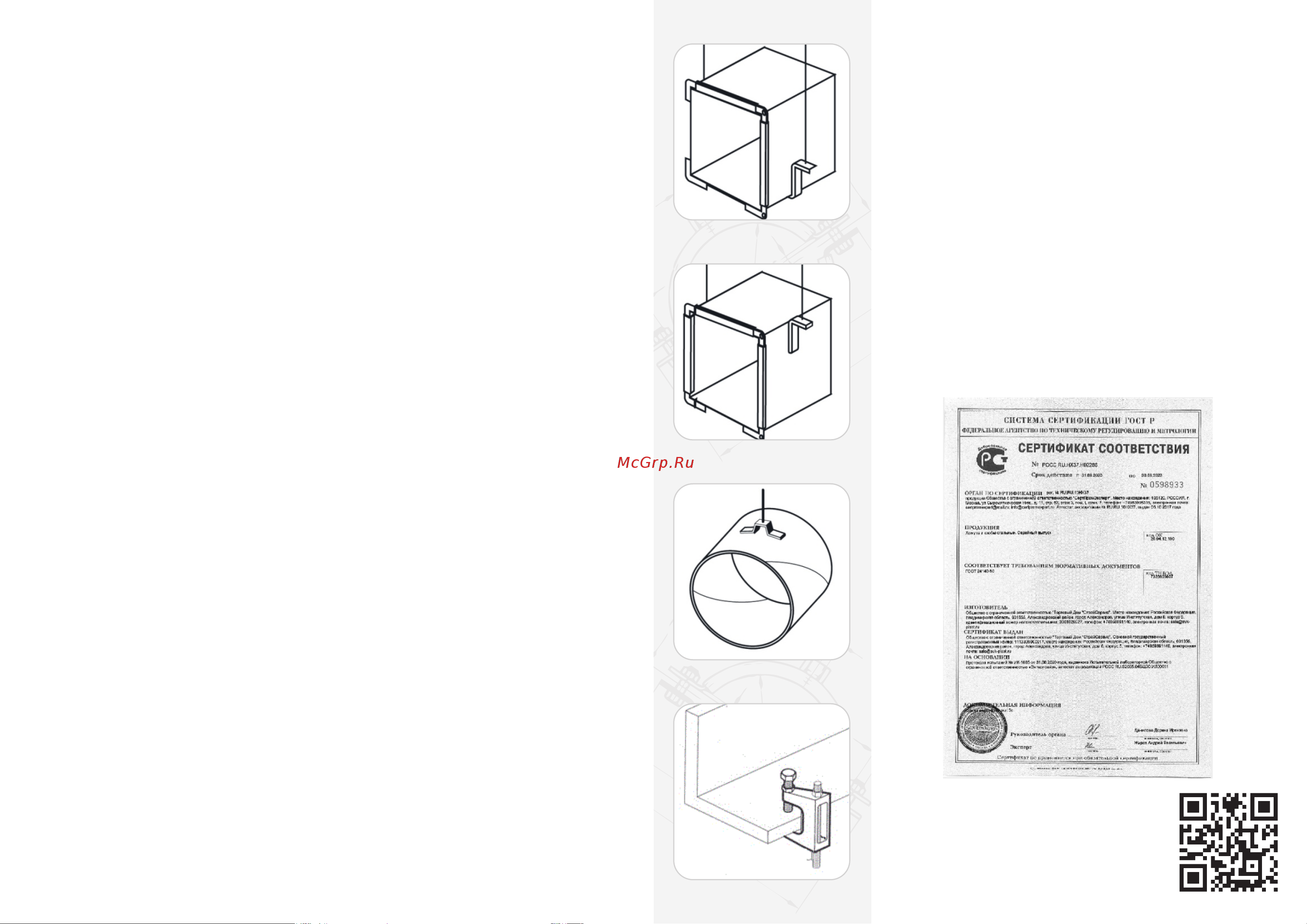

3. Наименование:

L-, V-, Z-образный кронштейн с виброгасителем (Крепеж с виброгасителем)

Назначение и область применения:

Монтаж воздуховодов различного сечения и формы.

Описание:

Кронштейнами в форме Z и L крепят, как правило, воздуховоды прямоугольного сечения. Между собой

они отличаются только по форме исполнения и разным возможностям при монтаже.

Для монтажа крупных оцинкованных воздуховодов лучше использовать кронштейны в форме Z.

Благодаря второму уголку Z-крепежа корпус воздуховода снизу имеет дополнительную поддержку. Это

позволяет уменьшить нагрузку на саморезы, и придать конструкции дополнительную жесткость.

Чтобы компенсировать легкие колебания и уменьшить шум во время работы воздуховода в том

месте, где соединяются кронштейн и шпилька, устанавливается виброгаситель. Если на кронштейн

допустимая нагрузка равна 700Н, то на виброгаситель не более1000Н.

Кронштейнами в форме V рассчитаны на небольшую нагрузку, с их помощью крепят обычно круглые

воздуховоды. Резьбовая шпилька позволяет регулировать высоту подвешенного воздуховода. К

воздуховодам V-образные кронштейны крепят заклепками или саморезами с головкой, напоминающей

сдавленную шайбу. Благодаря, имеющемуся у V-образного крепежа виброгасителю кронштейн не

соприкасается с резьбовой шпилькой. Помимо этого, виброгаситель уменьшить шум во время работы

воздуховода. Допустимая нагрузка на V-образные кронштейны не более 231 кг.

Расстояние между кронштейнами и места их установки определяют согласно СНиПов.

Кронштейны в стандартном исполнении комплектуются гайками М8.

4. Наименование:

Струбцина монтажная (Зажим балочный)

Назначение и область применения:

Предназначена для монтажа к опорным металлическим конструкциям воздуховодов систем

вентиляции и кондиционирования, труб систем отопления, пожаротушения, поливочных систем,

конструкций из стали и профилей (с использованием резьбовых шпилек).

Конструкция:

Выполняется под размеры шпилек, М8, M10, M12. Зажимной болт служит для бесступенчатого

регулирования при различной толщине балки. Зажимной винт имеет форму, которая предотвращает

сползание струбцины с балки.

Материал зажима - чугун, гальваническое оцинкование.

Крепление:

В безрезьбовое сквозное отверстие струбцины вводится шпилька, с целью закрепления хомута.

Благодаря навинченной гайке, сверху шпилька удерживается от выпадения. С другой стороны шпильки

прикручивается вентиляционный хомут. Такое положение укрепляется с помощью затянутой

контргайки. Зажимной болт рекомендуется также законтрогаить для предотвращения

самопроизвольного вывертывания.

Комплектность поставки, транспортировка и хранение.
