6.4 Пример

Необходимо подобрать насос для двухэтажного загородного

дома. Количество и тип точек водоразбора согласно рисунку выше

(5 шт.). Дом расположен в 20 метрах от скважины, динамический

уровень воды в которой по паспорту 15м. Внутренний диаметр

обсадной трубы в скважине (диаметр скважины) 113мм.

1) Расход и напор.

А) Определяем расход. Для примера проведем расчет двумя

способами:

1 способ (по таблице):

Q = 60 (мойка) + 85 (унитаз) +

300 (ванна) + 1100 (поливочный

кран) = 1545 л/час

2 способ (по среднему расходу):

Q = 500 * 0,8 *4 = 1600 л/час

Б) Определяем напор.

L = 20м, Hd = 15м (по паспорту скважины), Hp = 3*2 (этажа) = 6 м

Запас в 5 м позволит на выходе иметь тонкую струю воды,

потому возьмем рекомендованный запас 20 м

H = (15 + 6 +20/10) *1,15 + 20 = 46,45 м

2) Отложим полученную точку на графиках всех скважинных

насосов

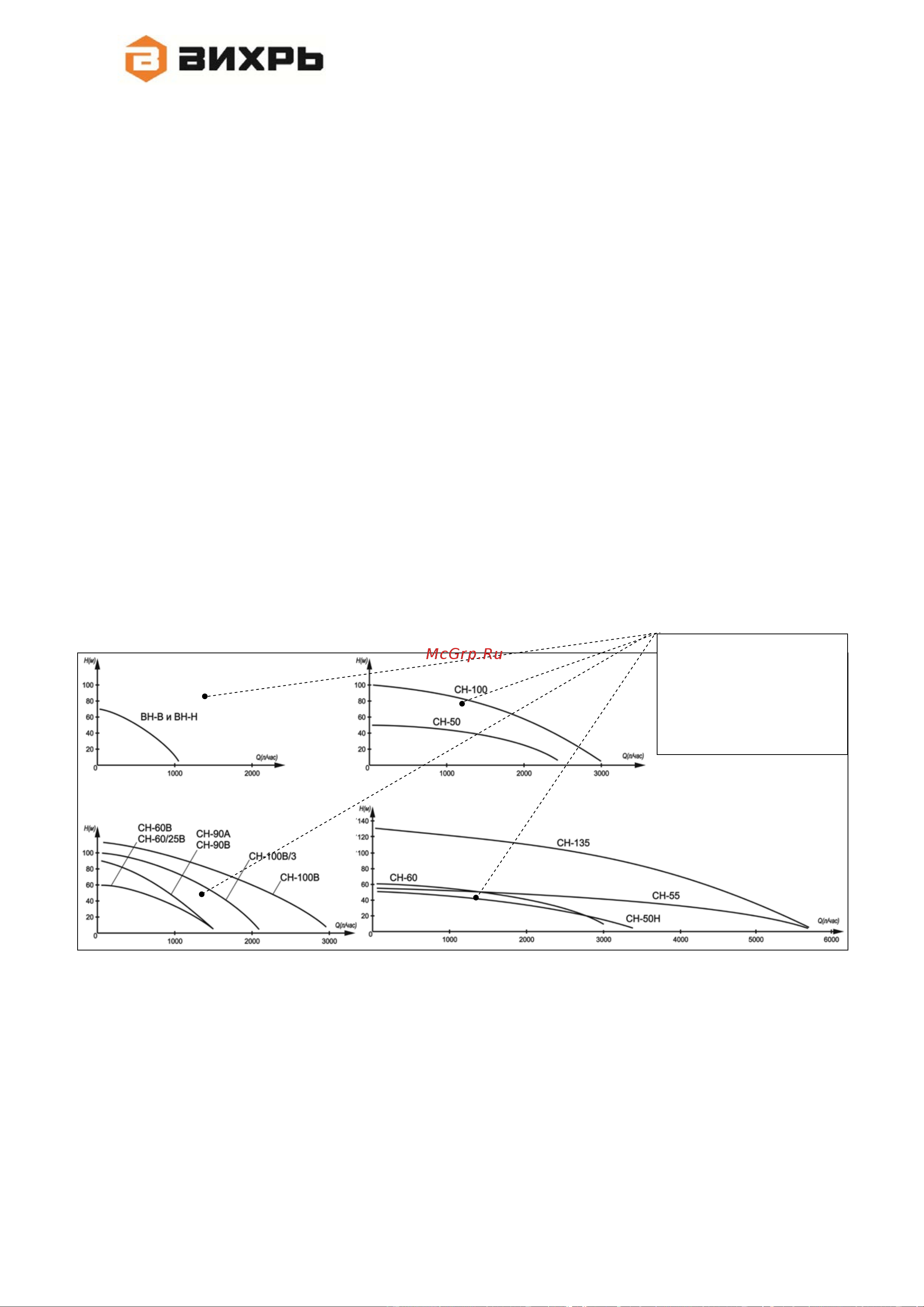

График 2 Напорные характеристики насосов

3) Условия эксплуатации нашего дома накладывают

требования к насосу:

СН-135 – обладает сильно избыточным напором;

СН-50Н – можно использовать если расчет был произведет с

достаточным запасом

СН-60, СН-55, СН-100, СН-100/3 и СН-100В удовлетворяют всем

условиям, выбрать можно в зависимости от требуемого ресурса.

Выше точки располагаются

графики подходящих по

выходным параметрам насосов:

СН-100В

СН-100В/3

СН-100

СН-60

СН-55

СН-135

СН-50Н по границе
