Руководство по эксплуатации Насос скважинный винтовой

www.zubr.ru www.zubr.ru

| |

Назначение

и область применения

Насос винтовой погружной ЗУБР предназначен

для перекачивания жидкостей (неагрессивных,

с максимальным размером включений до 1 мм)

при водоснабжение загородного участка, забо-

ра воды из скважин и колодцев с внутренним

диаметром не менее 70 мм. Внимательно из-

учите настоящее руководство по эксплуатации,

в том числе Приложение «Общие инструкции

по безопасности». Только так Вы сможете на-

учиться правильно обращаться с инструментом

и избежите ошибок и опасных ситуаций. Насос

винтовой погружной электрический предназна-

чен для перекачки воды с характеристиками:

температура – 0 … +35 °С, РН перекачиваемой

жидкости – 6.5 … 8.5.

Изделие соответствует требованиям:

■ ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования» ст. 4, абзацы 1-5, 9;

■ ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств» ст. 4, абзацы 2, 3.

Настоящее руководство содержит самые пол-

ные сведения и требования, необходимые и до-

статочные для надежной, эффективной и без-

опасной эксплуатации изделия.

В связи с продолжением работы по усовершен-

ствованию конструкции изделия, изготовитель

оставляет за собой право вносить в его кон-

струкцию незначительные изменения, не от-

раженные в настоящем руководстве и не вли-

яющие на эффективную и безопасную работу

изделия.

К эксплуатации изделия допускаются толь-

ко лица, достигшие совершеннолетия;

имеющие навыки и/или представление о

принципах работы и оперирования изде-

лием; находящиеся в трезвом состоянии;

не под действием лекарств, вызывающих

сонливость и/или снижение концентрации

внимания; не имеющие заболеваний, вызы-

вающих подобные состояния, а также иных

противопоказаний для работы с машинами.

Все ремонтные работы должны проводить-

ся только квалифицированными специали-

стами сервисных центров, с использовани-

ем оригинальных запасных частей ЗУБР.

Инструкции

по применению

3 5 6

Подготовка к работе

Все операции, связанные со сборкой, сняти-

ем/установкой элементов, а также техниче-

ским обслуживанием, производите только

при отключенном от сети изделии.

При установке насоса в колодец или скважину

обеспечьте подвеску насоса:

■ пропустите конец шнура через проушину 2;

■ обвяжите свободный конец вокруг основной

части шнура и затяните двойным узлом. Во

избежание засасывания узла в насос рас-

положите его не ближе 10 см от входных

отверстий в корпусе насоса. Кончики троса

оплавите;

■ кабель питания, шланг и шнур скрепите вме-

сте липкой изоляционной лентой или другими

связками (кроме проволоки) через промежут-

ки 1-2 метра, а первую скрепку сделайте на

расстоянии 20-30 см от корпуса насоса;

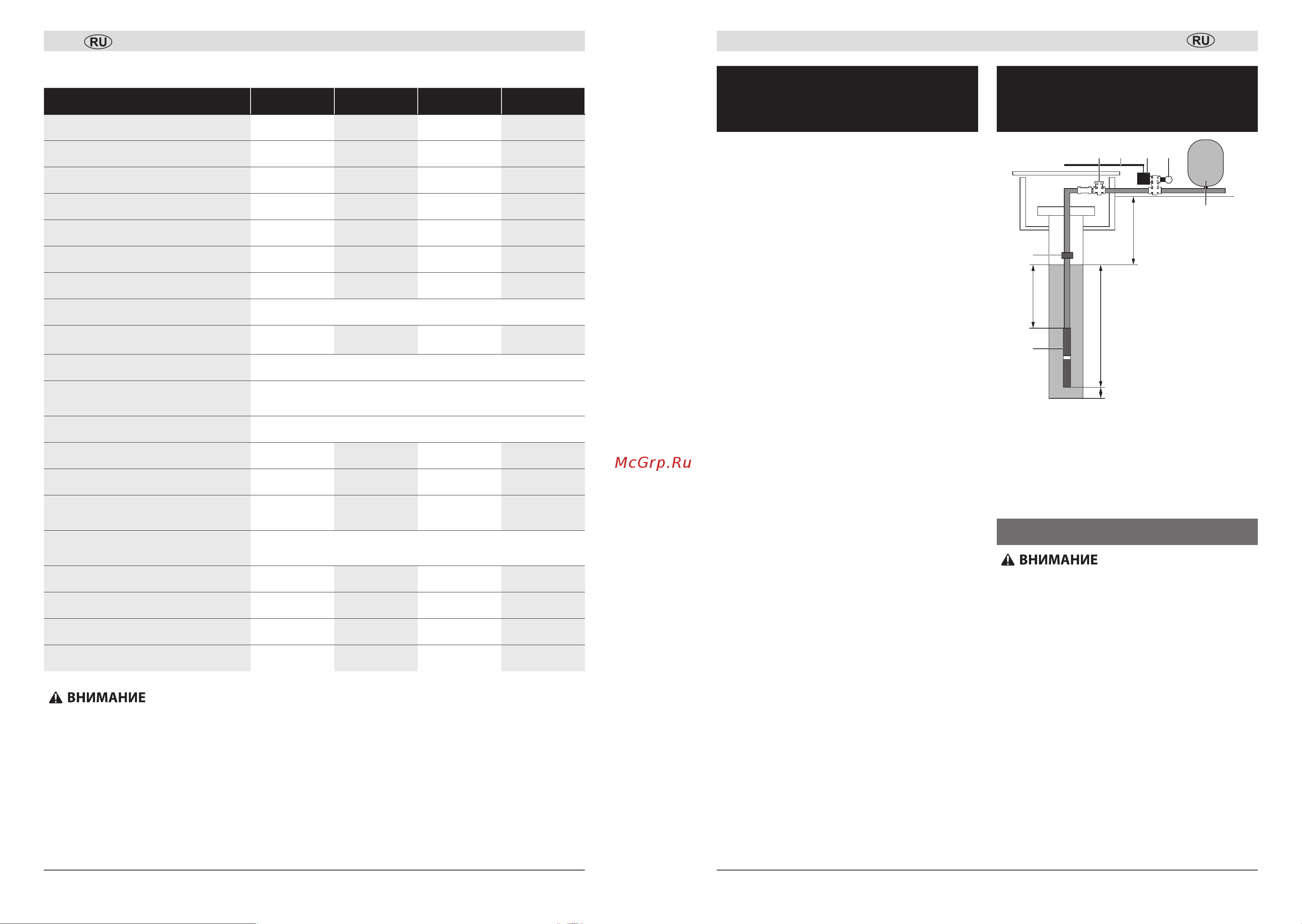

А – расстояние до зеркала воды

B – столб воды над насосом не менее 0.5 метра

C – погружение насоса в воду не более чем

на 35 метров

D – расстояние от насоса до дна не менее

0.5 метров

1. Насос

2. Обратный клапан

3. Кабель

электрический

4. Вентиль шаровой

5. Реле давления

6. Манометр

7. Гидроаккумулятор

Рис. 2

Технические характеристики

Артикул

НСВ-75-70 НСВ-75-90 НСВ-75-110 НСВ-100-155

Мощность, Вт 370 550 900 1300

Производительность, л/мин 28 30 32 48

Максимальный напор, м 70 90 110 155

Подключение, дюйм 1 1 1 1

Длина кабеля, м 20 20 20 20

Габариты, см 57.5x7.5 x7.5 60.5x7.5 x7.5 64.5x7.5 x7.5 58.8x9.8 x9.8

Диаметр, мм 75±5 75±5 75±5 100±5

Степень защиты IP68

Максимальная температура пере-

качиваемой воды (0 °С)

+35 +35 +35 +35

Напряжение (В) / Частота(Гц) 230/ 50

Максимальная глубина

установки (м)

Максимальный размер частиц, мм 1

Уровень звуковой мощности (k=3), дБ – – – –

Уровень звукового давления (k=3), дБ – – – –

Среднеквадратичное виброускорение

(k=1.5), м/с

– – – –

Класс безопасности

по ГОСТ 12.2.007.0-75

I класс

Масса изделия, кг 7.4 8.1 9.3 11.9

Масса в упаковке, кг 7.9 8.6 9.8 12.4

Назначенный срок службы, лет 5 5 5 5

Назначенный срок хранения, лет 7 7 7 7

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,

которые могли возникнуть при транспортировании.
