EKF "Unix" белая дверь 3 габарит увеличенный IP40 PROxima ux-3m-nw-xl Паспорт онлайн [2/2] 843477

EKF
2 3
Продолжение таблицы 1

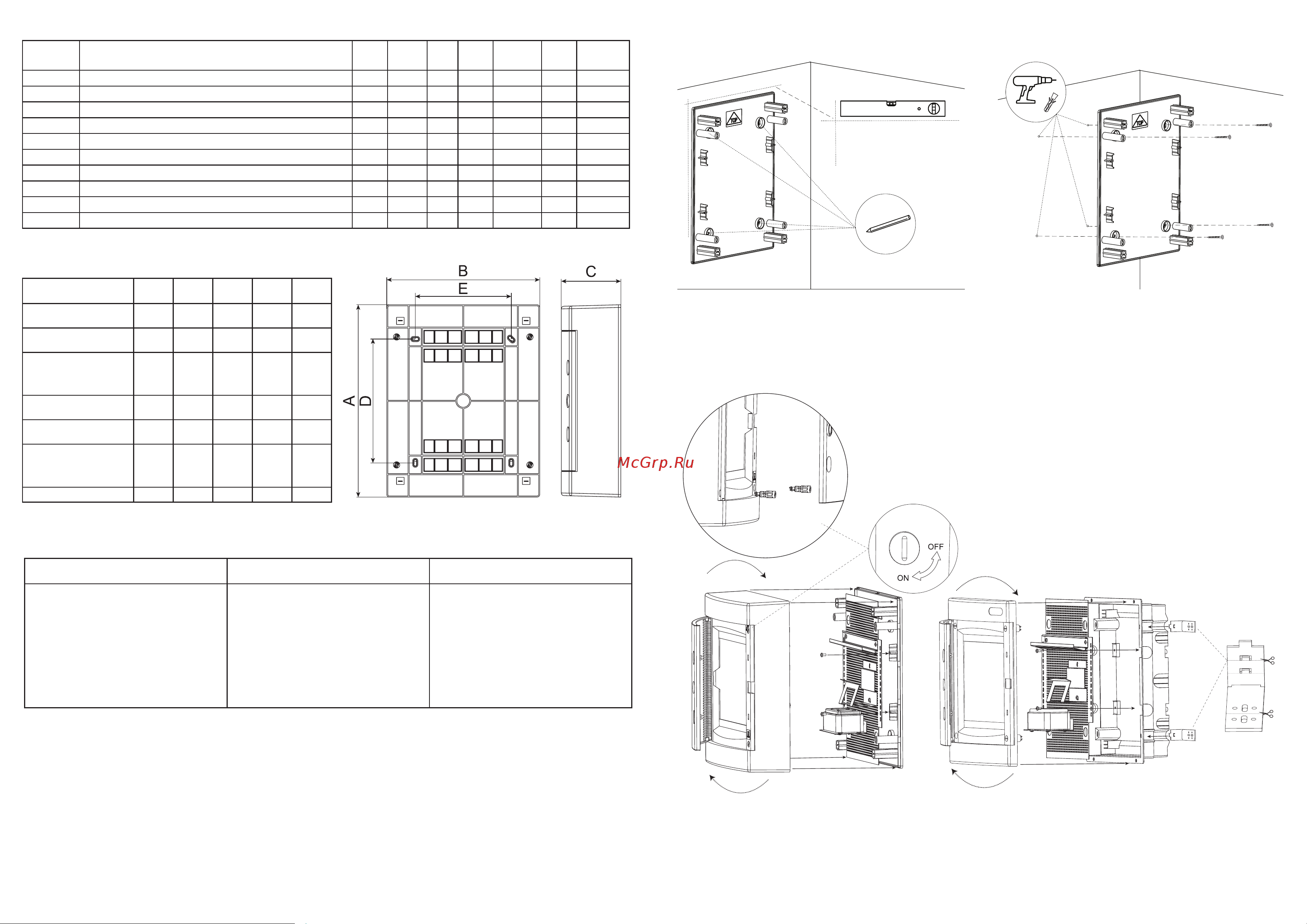

3 ГАБАРИТНЫЕ РАЗМЕРЫ
4 ТИПОВАЯ КОМПЛЕКТАЦИЯ
Щит распределительный навесной «Unix» IP40 Щит слаботочный навесной «Unix» IP40 Щит комбинированный навесной «Unix» IP40
основание бокса - 1 шт
защитный пластрон (лицевая панель) - 1 шт
установленные DIN-рейки - 1, 2, 3 или 4 шт.
(в зависимости от кол-ва модулей)
установленный шинный кожух с шинами N
и PE - 1, 2, 3 или 4 шт. (в зависимости
от кол-ва модулей)
комплект крепления для монтажа
на стену - 1 шт
основание бокса - 1 шт
защитный пластрон (лицевая панель) - 1 шт
перфорированная монтажная плата - 1 шт
комплект крепления для монтажа
на стену - 1 шт
основание бокса - 1 шт
защитный пластрон (лицевая панель) - 1 шт
установленные DIN-рейки - 1, 2, 3 или 4 шт.
(в зависимости от кол-ва модулей)
защитный пластрон (лицевая панель) - 1 шт
установленный шинный кожух с шинами N
и PE - 1, 2, 3 или 4 шт. (в зависимости
от кол-ва модулей)
комплект крепления для монтажа
на стену - 1 шт
Артикул A (мм) B (мм) C (мм) D (мм) E (мм)
ux-2х12-n / ux-2х12-nw /
ux-2m-n / ux-2m-nw
361 287 112 232 180
ux-3х12-n / ux-3х12-nw /
ux-3m-n / ux-3m-nw
485 287 112 357 180
ux-4х12-n / ux-4х12-nw /
ux-4m-n / ux-4m-nw /
ux-2x12+1m-n /
ux-2x12+1m-nw
652 287 112 482 180
ux-2х18-n / ux-2х18-nw /
ux-2m-n-xl / ux-2m-nw-xl
361 396 112 232 289
ux-3х18-n / ux-3х18-nw /
ux-3m-n-xl / ux-3m-nw-xl
526 396 112 357 289
ux-4х18-n / ux-4х18-nw /
ux-4m-n-xl / ux-4m-nw-xl /
ux-2x18+1m-n /
ux-2x18+1m-nw
651 396 112 482 289
ux-1х24-n / ux-1х24-nw 236 503 112 107 396
Рис. 1
5 УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
Транспортирование должно осуществляться в любом закрытом транспорте, обеспечивающем предохранение
упакованных изделий от механических воздействий и атмосферных осадков. Хранение должно осуществляться
в упаковке производителя в помещениях с естественной вентиляцией при температуре от – 25 °С до + 40 °С. Срок
хранения в упаковке производителя и при соблюдении вышеуказанных условий не более 5 лет, с даты производ-
ства. При обнаружении неисправностей в период гарантийных обязательств обращаться по месту покупки товара.
6 ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
6.1 Изготовитель гарантирует соответствие изделий требованиям технической документации при соблюдении
потребителем условий эксплуатации, транспортирования и хранения.
6.2 Срок службы: 10 лет.
6.3 Срок хранения, исчисляемый с даты производства: 5 лет.
6.4 Гарантийный срок эксплуатации, исчисляемый с даты продажи: 5 лет.
Таблица 2
Таблица 3
Рис. 2
Рис. 3
7.2 Внутренний монтаж слаботочного щита
7 ИНСТРУКЦИЯ ПО СБОРКЕ И УСТАНОВКЕ
7.1 Внешний монтаж
Аксессуары приобретаются
отдельно
Арт. nv-pp12
Арт. nv-h-wifi
Арт. nv-h-socket
Аксессуары приобретаются
отдельно
Арт. nv-pp12
Арт. nv-h-wifi
Арт. nv-h-socket
Артикул Наименование
Макс.
кол-во
модулей
Кол-во
шин N
Кол-во
шин PE
Мон-
тажные
платы,
шт
Цвет дверцы
Масса
нетто, кг
Внешние
габариты, мм
ux-3m-n-xl
Щит слаботочный навесной «Unix» прозрачная дверь 3 габарит увеличенный
IP40 EKF PROxima
- / / 1
Темная
прозрачная
2,5 526 x 396 x 112
ux-3m-nw-xl
Щит слаботочный навесной «Unix» белая дверь 3 габарит увеличенный
IP40 EKF PROxima
- / / 1
Белая
спрошная
2,5 526 x 396 x 112
ux-4m-n Щит слаботочный навесной «Unix» прозрачная дверь 4 габарит IP40 EKF PROxima - / / 1
Темная
прозрачная
2,6 653 x 287 x 112
ux-4m-nw Щит слаботочный навесной «Unix» белая дверь 4 габарит IP40 EKF PROxima - / / 1
Белая
спрошная
2,6 653 x 287 x 112
ux-4m-n-xl
Щит слаботочный навесной «Unix» прозрачная дверь 4 габарит увеличенный
IP40 EKF PROxima
- / / 1
Темная
прозрачная
3,5 651 x 396 x 112
ux-4m-nw-xl
Щит слаботочный навесной «Unix» белая дверь 4 габарит увеличенный
IP40 EKF PROxima
- / / 1
Белая
спрошная
3,5 651 x 396 x 112
ux-2x12+1m-n
Щит комбинированный «Unix» прозрачная дверь (2х12 модулей + 1 монтажная плата)
4 габарит IP40 EKF PROxima
24 7+7+8 15 1
Темная
прозрачная
2,6 653 x 287 x 112
ux-2x12+1m-nw
Щит комбинированный «Unix» белая дверь (2х12 модулей + 1 монтажная плата)
4 габарит IP40 EKF PROxima
24 7+7+8 15 1
Белая
спрошная
2,6 653 x 287 x 112
ux-2x18+1m-n
Щит комбинированный «Unix» прозрачная дверь (2х18 модулей + 1 монтажная плата)
4 габарит IP40 EKF PROxima
36 8+4+4+10 26 1
Темная
прозрачная
3,4 651 x 396 x 112
ux-2x18+1m-nw
Щит комбинированный «Unix» белая дверь (2х18 модулей + 1 монтажная плата)
4 габарит IP40 EKF PROxima
36 8+4+4+10 26 1
Белая
спрошная
3,4 651 x 396 x 112
