ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 ° С до + 40 ° С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-
держащих токопроводящей пыли и химически активных веществ.

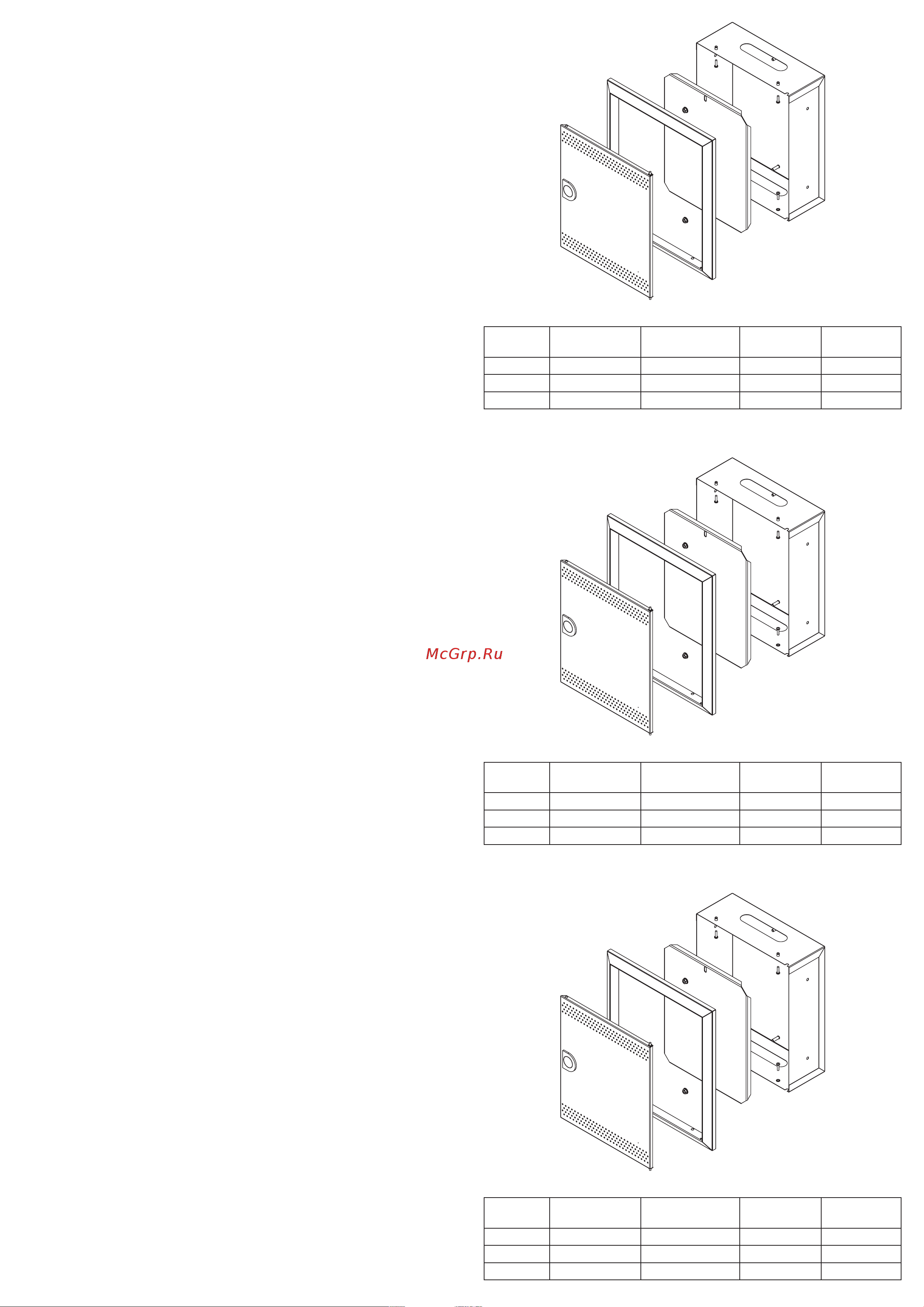

Для удобства монтажа оборудования дверца и рамка щита выполнены съемными.
1. Открыть дверцу шкафа и снять монтажную панель.
2. Установить необходимое оборудование и аксесуары на монтажную панель.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф в заранее подготовленную нишу в стене.
5. Установить монтажную панель в шкаф.
6. Подключить вводные проводники, убедившись, что проводники обесточены.
7. Наклеить знаки электробезопасности «Земля» (внутри корпуса) и «Молния» снару-
жи на дверце.
КОМПЛЕКТНОСТЬ
1. Паспорт – 1 шт.
2. Металлокорпус с монтажной панелью – 1 шт.
3. Поводок заземления – 1 шт.
4. Замок IP31 – 1 шт.
5. Знаки электробезопасности.
6. Монтажный комплект – 1 шт.
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
Внешний габарит
(ВхШхГ), мм
Монтажная панель
(ВхШ), мм
Размер ниши
(ВхШхГ), мм
Вес нетто, кг
Crosser R-1 390х340х120 330х268 355х305х100 3,9
Crosser R-2 520х340х120 460х268 485х305х100 5,1
Crosser R-3 650х340х120 590х268 615х305х100 6,3
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 ° С до + 40 ° С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-
держащих токопроводящей пыли и химически активных веществ.
Для удобства монтажа оборудования дверца и рамка щита выполнены съемными.
1. Открыть дверцу шкафа и снять монтажную панель.
2. Установить необходимое оборудование и аксесуары на монтажную панель.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф в заранее подготовленную нишу в стене.
5. Установить монтажную панель в шкаф.
6. Подключить вводные проводники, убедившись, что проводники обесточены.
7. Наклеить знаки электробезопасности «Земля» (внутри корпуса) и «Молния» снару-
жи на дверце.
КОМПЛЕКТНОСТЬ
1. Паспорт – 1 шт.
2. Металлокорпус с монтажной панелью – 1 шт.
3. Поводок заземления – 1 шт.
4. Замок IP31 – 1 шт.
5. Знаки электробезопасности.
6. Монтажный комплект – 1 шт.
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
Внешний габарит
(ВхШхГ), мм
Монтажная панель
(ВхШ), мм
Размер ниши
(ВхШхГ), мм
Вес нетто, кг
Crosser R-1 390х340х120 330х268 355х305х100 3,9
Crosser R-2 520х340х120 460х268 485х305х100 5,1
Crosser R-3 650х340х120 590х268 615х305х100 6,3
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 ° С до + 40 ° С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-
держащих токопроводящей пыли и химически активных веществ.
Для удобства монтажа оборудования дверца и рамка щита выполнены съемными.
1. Открыть дверцу шкафа и снять монтажную панель.
2. Установить необходимое оборудование и аксесуары на монтажную панель.
3. Выполнить внутренние электрические соединения, проверить качество монтажа.
4. Установить шкаф в заранее подготовленную нишу в стене.
5. Установить монтажную панель в шкаф.
6. Подключить вводные проводники, убедившись, что проводники обесточены.
7. Наклеить знаки электробезопасности «Земля» (внутри корпуса) и «Молния» снару-
жи на дверце.
КОМПЛЕКТНОСТЬ
1. Паспорт – 1 шт.
2. Металлокорпус с монтажной панелью – 1 шт.
3. Поводок заземления – 1 шт.
4. Замок IP31 – 1 шт.
5. Знаки электробезопасности.
6. Монтажный комплект – 1 шт.
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
Внешний габарит
(ВхШхГ), мм
Монтажная панель
(ВхШ), мм
Размер ниши
(ВхШхГ), мм
Вес нетто, кг
Crosser R-1 390х340х120 330х268 355х305х100 3,9
Crosser R-2 520х340х120 460х268 485х305х100 5,1
Crosser R-3 650х340х120 590х268 615х305х100 6,3
