CNIC LT98003 75 мм, 3
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на верстак необходимо их
расконсервировать.
3.2. Смазку направляющих винтовой пары и других трущихся
поверхностей производить раз в смену с предварительной очисткой этих
мест от стружки, пыли, грязи.

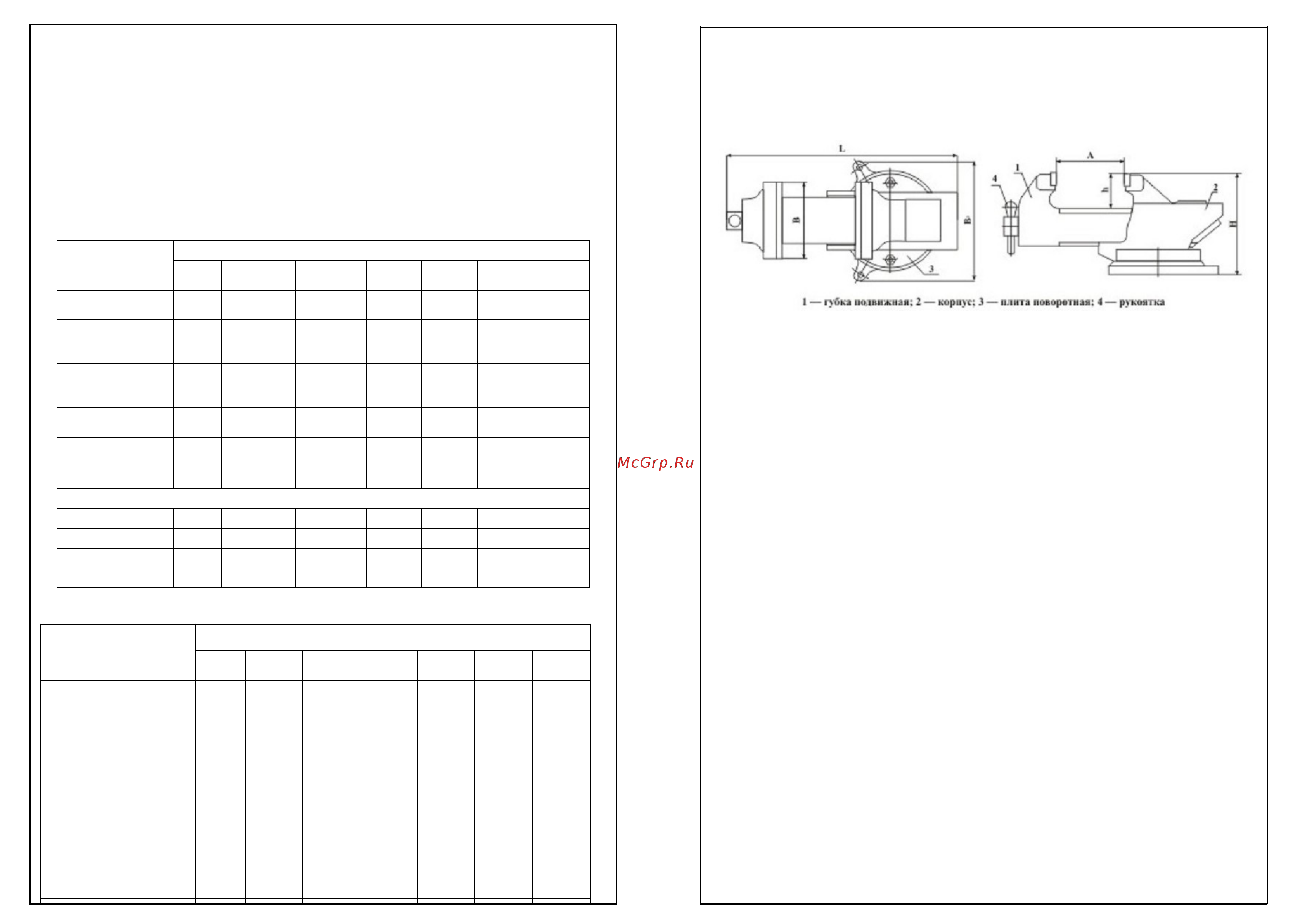

Рис. 1. Тиски слесарные стальные поворотные
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1. Рукоятка тисков и накладные губки не должны иметь забоин и
заусенцев.
4.2. Тиски должны иметь устройство, предотвращающее полное
вывинчивание ходового винта из гайки.
4.3. Отверстие головки винта должно иметь с двух сторон фаски для
предохранения рук рабочего от защемления.
4.4. Крепление тисков должно быть надежным, исключающим
самопроизвольное ослабление в процессе работы.
4.5. Запрещается применять ударную нагрузку на рукоятку тисков при
зажиме и удлинении рукоятки.
4.6. Тиски должны выдерживать проверку на прочность с превышением
усилия зажима на 25%.
5. СВЕДЕНИЯ О КОНСЕРВАЦИИ
5.1. Тиски подвергнуты консервации в соответствии с требованиями
ГОСТ9014-76. Наименование и марка консерванта – масло
консервационное К-17.
5.2. Срок хранения тисков без переконсервации – 2 года, при условии
хранения в условиях по ГОСТ 15150-69.
1. НАЗНАЧЕНИЕ
Тиски слесарные поворотные предназначены для закрепления деталей при
выполнении различного вида слесарных работ. Конструкция тисков позволяет
осуществить поворот закрепляемой детали в горизонтальной плоскости.
Пример обозначения для тисков слесарных стальных поворотных с шириной
губок 100мм – Тиски ТС-100.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тиски изготавливаются в соответствии с ISO9001. Материал корпусных
деталей – по стандарту GB НТ200 (СЧ-20).
2.2. Основные параметры и размеры тисков приведены в таблице 1.
Таблица 1
Наименование
параметров
Значение
ТС-
75 ТС-100 ТС-125
ТС-
150
ТС-
200
ТС-
250
ТС-
300
Ширина губок,
мм 75 100 125 150 200 250 300
Ход
подвижной
губки, мм
70 80 125 160 160 250 250
Высота
зажима, мм не
более
45 50 70 90 90 125 110
Усилие
зажима, Н,
150
00 20000 25000
3500
0
5200
0
5500
0 58000
при крутящем
моменте, Н∙м,
не более
100 110 150 200 340 380 400
Габаритные размеры
M
Длина, мм 230 245 380 415 460 660 650
Ширина, мм 150 170 190 200 230 280 300
Высота, мм 160 165 170 190 230 305 310
Масса, кг 4.5 6.5 11 16 25 38 64
2.5. Нормы точности приведены в таблице 2.
Наименование
проверки
Допуск, мм
ТС-
75
ТС-
100
ТС-
125
ТС-
150
ТС-
200
ТС-
250
ТС-
300
При закрытых
тисках зазор между
рабочими
поверхностями
сменных планок на
всей их длине не
должен превышать
0,2 0,2 0,2 0,3 0,3 0,3 0,5
При раскрытых
тисках допуск
параллельности
рабочих
поверхностей
сменных планок на
всей длине не
должен превышать
0,4 0,4 0,5 0,5 0,6 0,6 0,8
При закрытых
