Рис. 1. Тиски слесарные неповоротные массивные

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Перед установкой тисков на верстак необходимо их расконсервировать.

3.2. Смазку направляющих винтовой пары и других трущихся поверхностей

производить раз в смену с предварительной очисткой этих мест от стружки, пыли,

грязи.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.

4.2. Отверстие головки винта должно иметь с двух сторон фаски для предохранения

рук рабочего от защемления.

4.3. Крепление тисков должно быть надежным, исключающим самопроизвольное

ослабление в процессе работы.

4.4. Запрещается применять ударную нагрузку на рукоятку тисков и удлинение

рукоятки при зажиме.

4.5. Тиски должны выдерживать проверку на прочность с превышением усилия

зажима на 25%.

5. СВЕДЕНИЯ О КОНСЕРВАЦИИ

5.1. Тиски подвергнуты консервации в соответствии с требованиями

ГОСТ9014-76. Наименование и марка консерванта – масло консервационное К-17.

5.2. Срок хранения тисков без переконсервации – 2 года, при условии

хранения в условиях по ГОСТ 15150-69.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения

покупателем) тисков, при условии соблюдения потребителем правил хранения и

эксплуатации.

Дата продажи: «___» __________ 20___ г.

Представитель продавца: ___________________

(подпись)

Представитель покупателя: __________________

(подпись)

1. НАЗНАЧЕНИЕ

Тиски слесарные неповоротные массивные с наковальней предназначены для

фиксации и удерживания заготовок при выполнении различного вида слесарных

работ с повышенной нагрузкой. Наковальня позволяет производить мелкие работы

связанные с незначительной ударной нагрузкой на обрабатываемую заготовку.

(Пример обозначения для тисков слесарных неповоротных с шириной губок

100мм – Тиски ТС-100.)

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тиски изготавливаются в соответствии с ISO9001. Материал корпусных

деталей – по стандарту GB HT200 (СЧ-20).

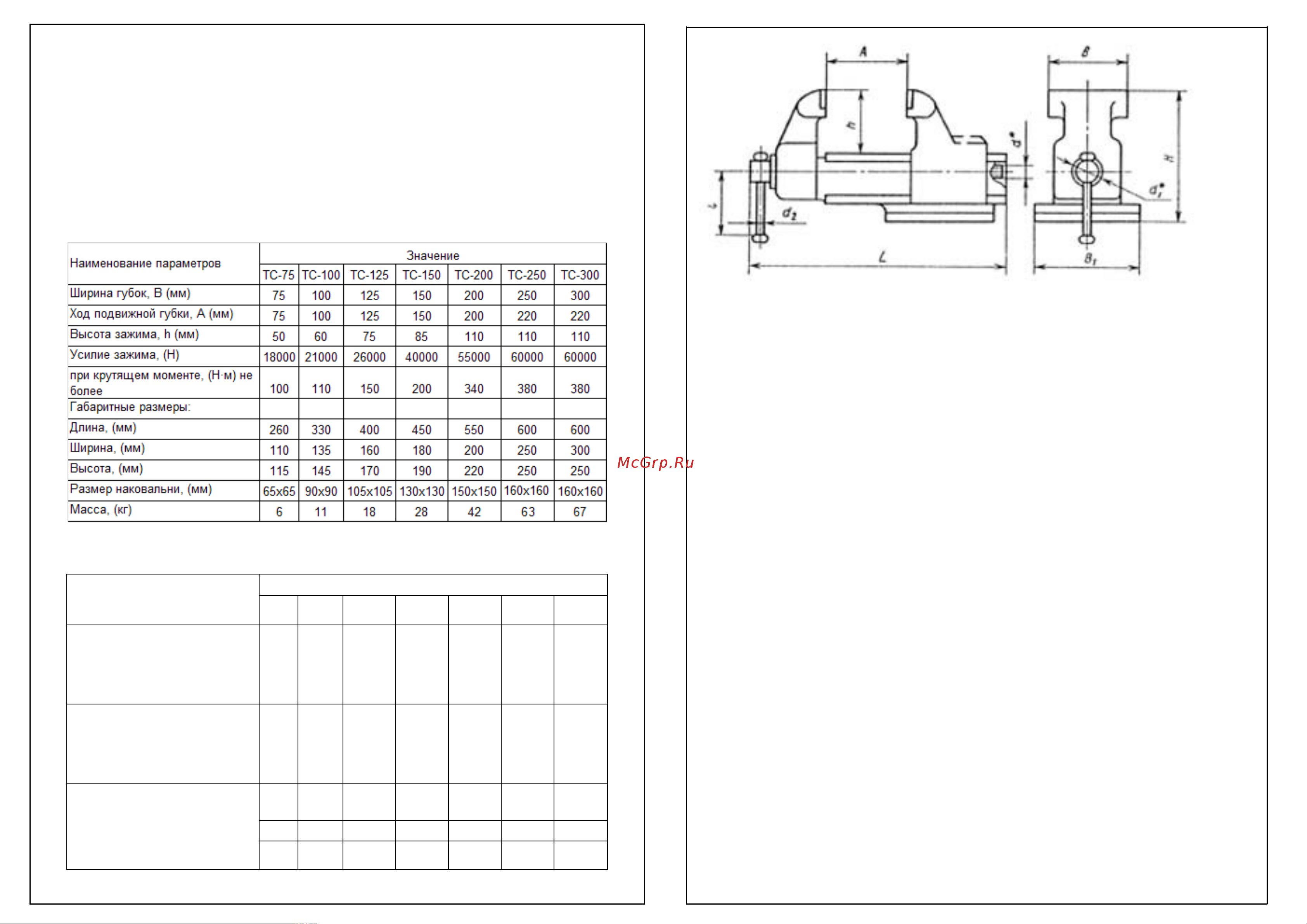

2.2. Основные параметры и размеры тисков приведены в таблице 1.

2.5. Нормы точности приведены в таблице 2.

Наименование проверки

Допуск, мм

ТС-

100

ТС-

125

ТС-

150

ТС-

200

ТС-

250

ТС-

300

При закрытых тисках зазор

между рабочими

поверхностями сменных

планок на всей их длине не

должен превышать

0,2 0,2 0,2 0,3 0,3 0,3 0,5

При раскрытых тисках допуск

параллельности рабочих

поверхностей сменных

планок на всей длине не

должен превышать

0,4 0,4 0,5 0,5 0,6 0,6 0,9

При закрытых тисках

относительное смещение

верхних и боковых граней

сменных планок

соответственно не должно

быть более

0,3 0,3 0,4 0,4 0,5 0,5 0,8

и и и и и и и

0,5 0,5 0,8 0,8 1,0 1,0 1,5
