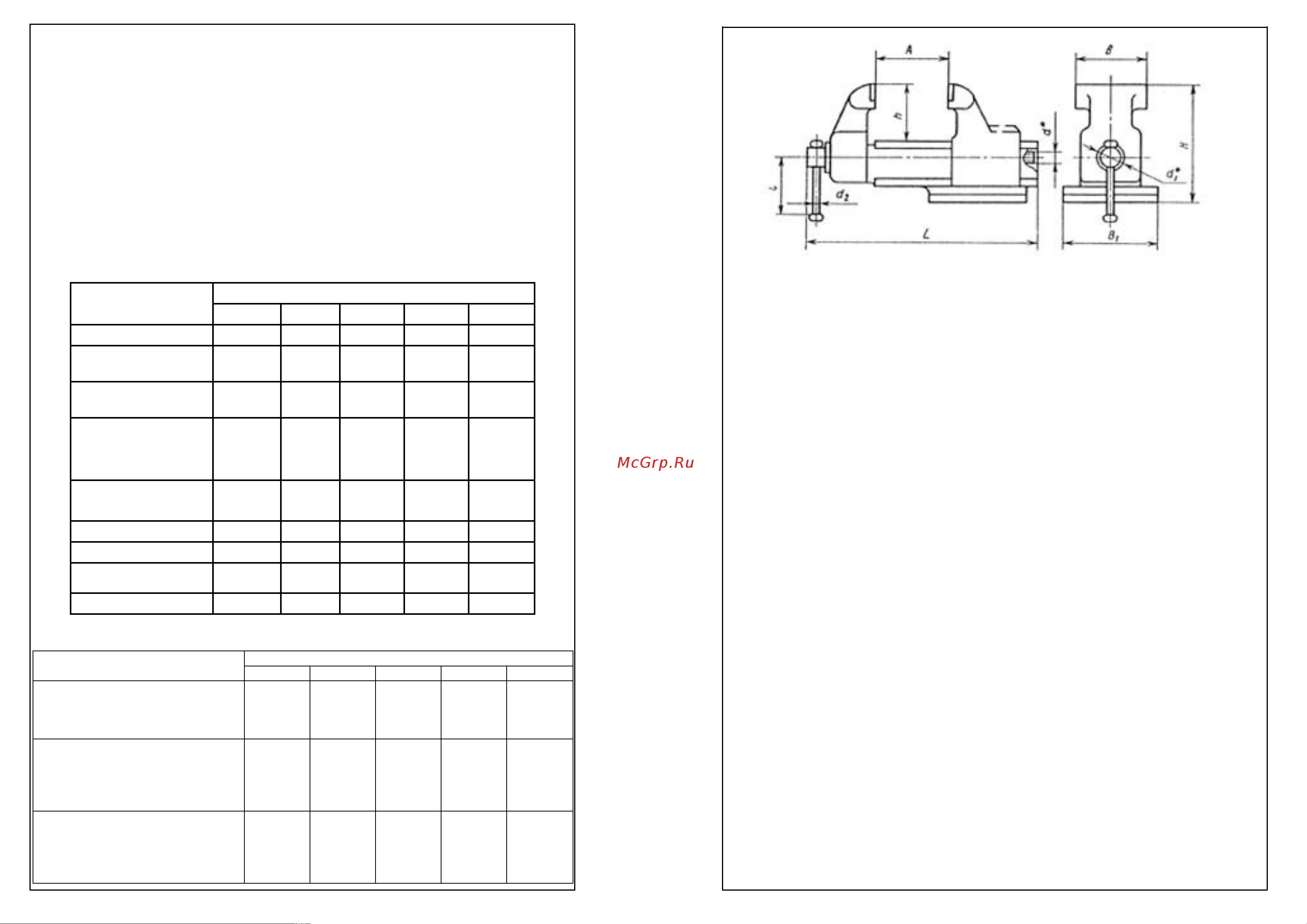

Рис. 1. Тиски слесарные неповоротные
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на верстак необходимо их расконсервировать.
3.2. Смазку направляющих винтовой пары и других трущихся поверхностей
производить раз в смену с предварительной очисткой этих мест от стружки,
пыли, грязи.
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
4.2. Отверстие головки винта должно иметь с двух сторон фаски для
предохранения рук рабочего от защемления.
4.3. Крепление тисков должно быть надежным, исключающим
самопроизвольное ослабление в процессе работы.
4.4. Запрещается применять ударную нагрузку на рукоятку тисков и удлинение
рукоятки при зажиме заготовки.
4.5. Тиски должны выдерживать проверку на прочность с превышением усилия
зажима на 25%.
5. СВЕДЕНИЯ О КОНСЕРВАЦИИ
5.1. Тиски подвергнуты консервации в соответствии с требованиями
ГОСТ9014-76. Наименование и марка консерванта – масло консервационное
К-17.
5.2. Срок хранения тисков без переконсервации – 2 года, при условии
хранения в условиях по ГОСТ 15150-69.
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи
(получения покупателем) тисков, при условии соблюдения
потребителем правил хранения и эксплуатации.
Дата продажи: «___» __________ 20___ г.
Представитель продавца: ___________________
(подпись)
Представитель покупателя: __________________
(подпись)
1. НАЗНАЧЕНИЕ
Тиски слесарные неповоротные с наковальней предназначены для
закрепления деталей при выполнении различного вида слесарных
работ. Наковальня позволяет производить мелкие работы связанные с
незначительной ударной нагрузкой на обрабатываемую заготовку.
(Пример обозначения для тисков слесарных неповоротных с шириной
губок 100мм – Тиски ТС-100.)
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тиски изготавливаются в соответствии с ISO9001. Материал
корпусных деталей – по стандарту GB HT200 (СЧ-20).
2.2. Основные параметры и размеры тисков
приведены в таблице 1.
Наименование
параметров
Значение
ТС-100 ТС-125 ТС-150 ТС-200 ТС-250
Ширина губок, (В) мм
100 125 150 200 250
Ход подвижной
губки, (А) мм
75 100 125 150 200
Высота зажима, (h)
мм не менее
55 70 75 85 110
Усилие зажима, Н,
21000 26000 40000 55000 60000
при крутящем
моменте, (Н∙м), не
более 110 150 200 340 380
Габаритные размеры
U U U U U
Длина, (мм)
280 330 400 450 550
Ширина, (мм)
110 125 160 180 250
Высота, (мм)
125 150 170 190 220
Размер наковальни,
(мм) 65х65 90х90 105х105 130х130 160х160
Масса, (кг)
7 12 20 29 42
2.5. Нормы точности приведены в таблице 2.
Наименование проверки Допуск, мм
ТС-100 ТС-125 ТС-150 ТС-200 ТС-250
При закрытых тисках зазор
между рабочими поверхностями
сменных планок на всей их
длине не должен превышать
0,2 0,2 0,3 0,3 0,3
При раскрытых тисках допуск
параллельности рабочих
поверхностей сменных планок на
всей длине не должен
превышать
0,4 0,5 0,5 0,6 0,6
При закрытых тисках
относительное смещение
верхних и боковых граней
сменных планок соответственно
не должно быть более
0,3
и
0,5
0,4
и
0,8
0,4
и
0,8
0,5
и
1,0
0,5
и
1,0
