Kontrola úplnosti balení
Seznam položek balení:
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.
Poznámky:
1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny, pokud
toto nemá vliv na funkčnost výrobku.
2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete
na www.ravak.cz/cz/vodovodni-baterie.
Příprava před montáží
Vrchní část baterie s označením RS/NO/CR 065.00 a 066.00 může
být instalován jen pro R-box. Návod k instalaci R-boxu naleznete
v montážním návodu R-boxu.
Tlak vody: 0,05Mpa - 1,0Mpa
Teplota: 5°C - 90°C
1
2
1
4
5
6
7
8
9
10
11
12
13
2
3
No.
DESCRIPTION
QTY(PC)
1
1
1
1
1
4
1
1
1
4
1
1
1
14
15
1
1
Handle
Chrome plate
Sealing ring for chrome plate
Allen head screw
Plastic gasket
Sealing ring
Control valve with two-function
Allen Key
Certificate of quality
Installation guide and warranty card
Allen head Screw
Index
O- ring for control valve
Sealing ring for diverter knob
Knob for diverter
The control valve can be installed only after
the E-box has been installed. For the
installation of the E-box, please refer to the
installation guide of E-box.
Water pressure: 0.05Mpa- 1.0Mpa
Best performance at: 0.05Mpa-1.0Mpa
Temperature: 5° C-90° C
Preparation before installation
Packing list for control valve with two-function
Please check whether all the items in the packing list are included in the box.
If any item is missed, please contact us or the local agent for help.
Remarks:
The accessories might be changed without in advanc notification
when the change doesn't affect the usage.
e
The appearance and dimension of the product are subjected to the
real product. The drawing or photo is for reference only.
1. Small size.
2. Easy-installation in solid and cavity wall.
3. The Pre-embedded part (E-box) and control valve are installed separately,
so that it can avoid any damage on the chrome surface.
4. The Pre-embedded part (E-box) and control valve can be purchased
separately. It is specia
l good for project of contractor.
5. It can work with different kinds of cartridge such as Ø35 or 40,with
different handles or plates.
Ø
6. It can work with single-function control valve or multi-function control valve.
7. The pipes can be flushed and tested for leakage before installing the control
valve.
8. The plate is designed with water-proof. It can avoid water penetrating into
the E-box or inside wall.
9. There is buffering device in the control valve to protect the cartridge.
10. Diverter is pressing style for easy-operation.
Feature of E-box

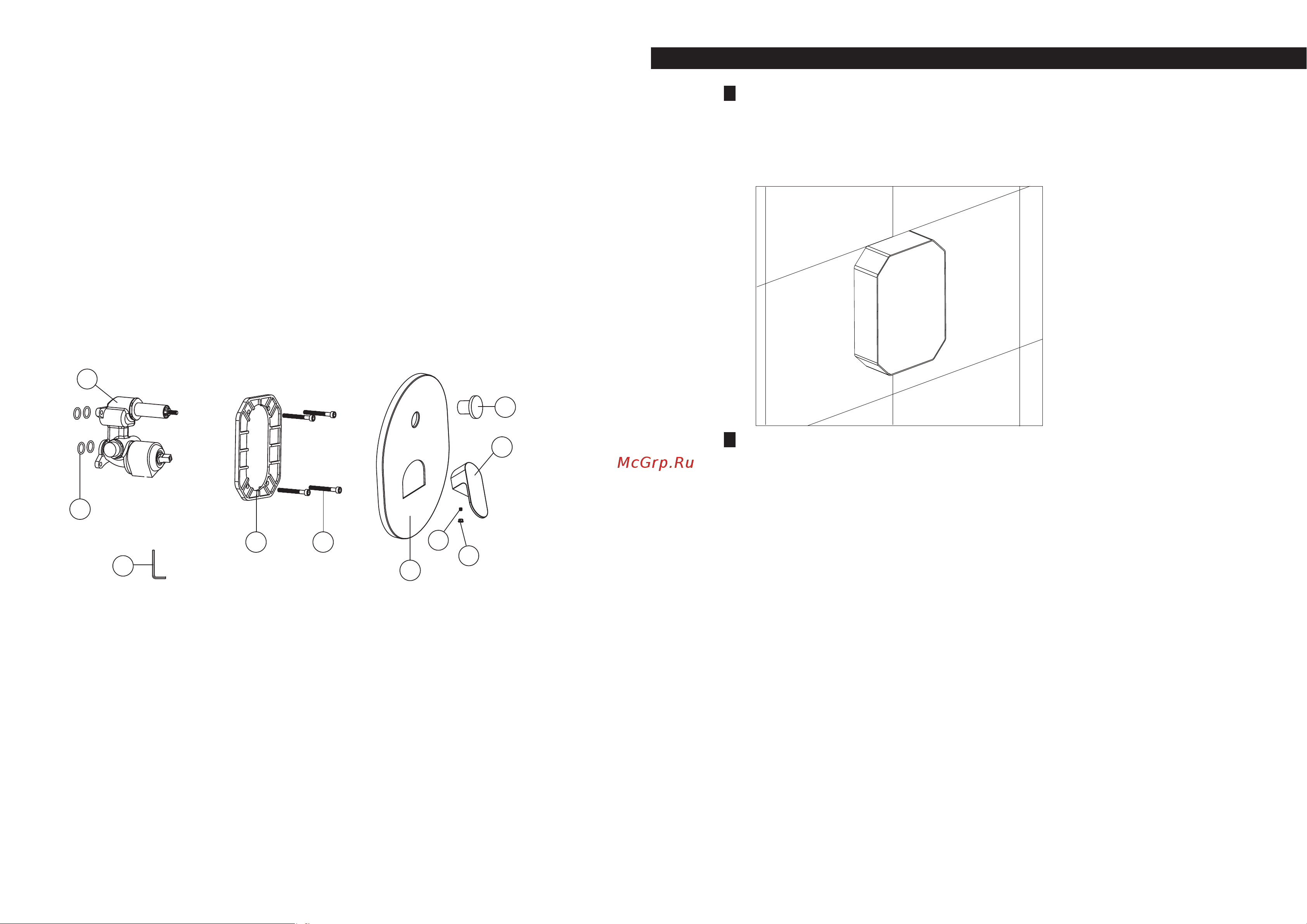

Položka Název položky Počet
1.) Páka 1ks
2.) Zajišťovací červík 1ks
3.) Záslepka 1ks
4.) Čepička přepínače 1ks
5.) Krycí deska s fi xační gumou 1ks
6.) Šrouby 4ks
7.) Zajišťovací rámeček s těsněním 1ks
8.) Tělo 1ks
9.) Těsnící kroužky 4ks
10.) Imbusový klíč 1ks
5
7
6
9
4
1
10
8
2
3
Montážní návod
Podomítková baterie vanová / sprchová s přepínačem CR 065.00
