ООО «Ника» 426052, Россия,

Удмуртская Республика, г. Ижевск,

ул. Лесозаводская, д. 23. тел.: (3412) 55-00-00

e-mail: info@nikaltd.ru, www.nika-foryou.ru

СНЕГОКАТ

«Тимка спорт 6», арт. ТС6

Последовательность сборки снегоката:

- Сборка снегоката должна производиться взрослыми;

- установите с обеих сторон колонки руля втулки оси руля (2) (рис. 1);

- вставьте ось руля (3) в колонку руля

- закрепите предварительно кольцо (4) на руле (5) выше крепёжного отверстия (А);

- установите руль (5) на ось руля (3), совмещая отверстия (А), установите втулку-

стопор (6), перемещая кольцо (4) закройте втулку-стопор (6);

- соблюдая право/лево вставьте лыжи (7) на металлические полозья рамы (1),

установите амортизаторы (8) на опору сиденья рамы (1).

- закрепите лыжи (7) через амортизатор (8) болтом (9) с гайкой (10) и шайбой (11);

- при помощи 2-х винтов М6х35 (12) и винта М6х45 (13) с прижимом (14) закрепите

сиденье (15) с основанием (16) на раме. Рекомендуется «наживить» винты рукой,

затянуть до упора отвёрткой (не применять электроинструменты);

- на спинку (17) наденьте чехол;

- проверьте надёжность крепления деталей;

- при необходимости, вставьте ручку-толкатель во втулки на раме (18).

спинка (17)

сиденье (15)

основание сиденья (16)

опора сиденья

винт М6х35 (12)

втулка для ручки-толкателя (18)

болт М6х55

амортизатор (8)

лыжа (7)

болт М6х60

болт М8х55

ось руля (3)

втулка

оси руля (2)

рама (1)

колонка руля

втулка оси руля (2)

кольцо (4)

втулка-стопор (6)

руль (5)

винт М5х45

прижим (14)

винт М6х45 (13)

болт М8х50(9), гайка (10),

шайба (11)

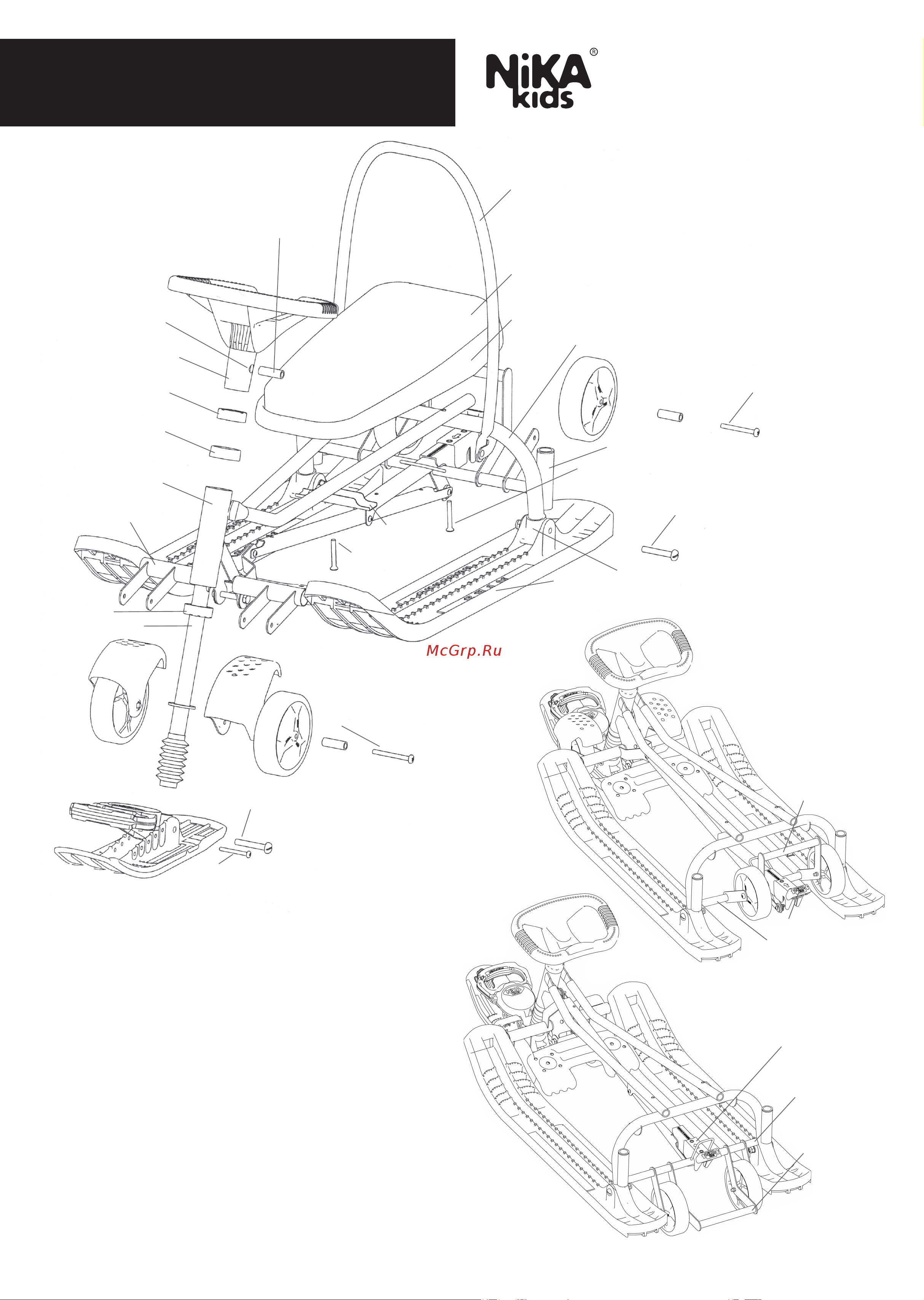

рис. 1 Сборка снегоката арт. ТС6

рис. 2 Механизм выдвижных колёс

а) Колёса подняты

Внимание! При опускании колёс

соблюдайте последовательность:

- носком ноги поднимите

фиксатор (1)

- надавите на рычаг (2)

б) Колёса опущены

фиксатор (1)

ось колёс (3)

рычаг (2)

ось колёс (3)

рычаг (2)
