Машина снегоуборочная бензиновая GSB-11,0SV-EL, артикул 5 08 01 010
18 31

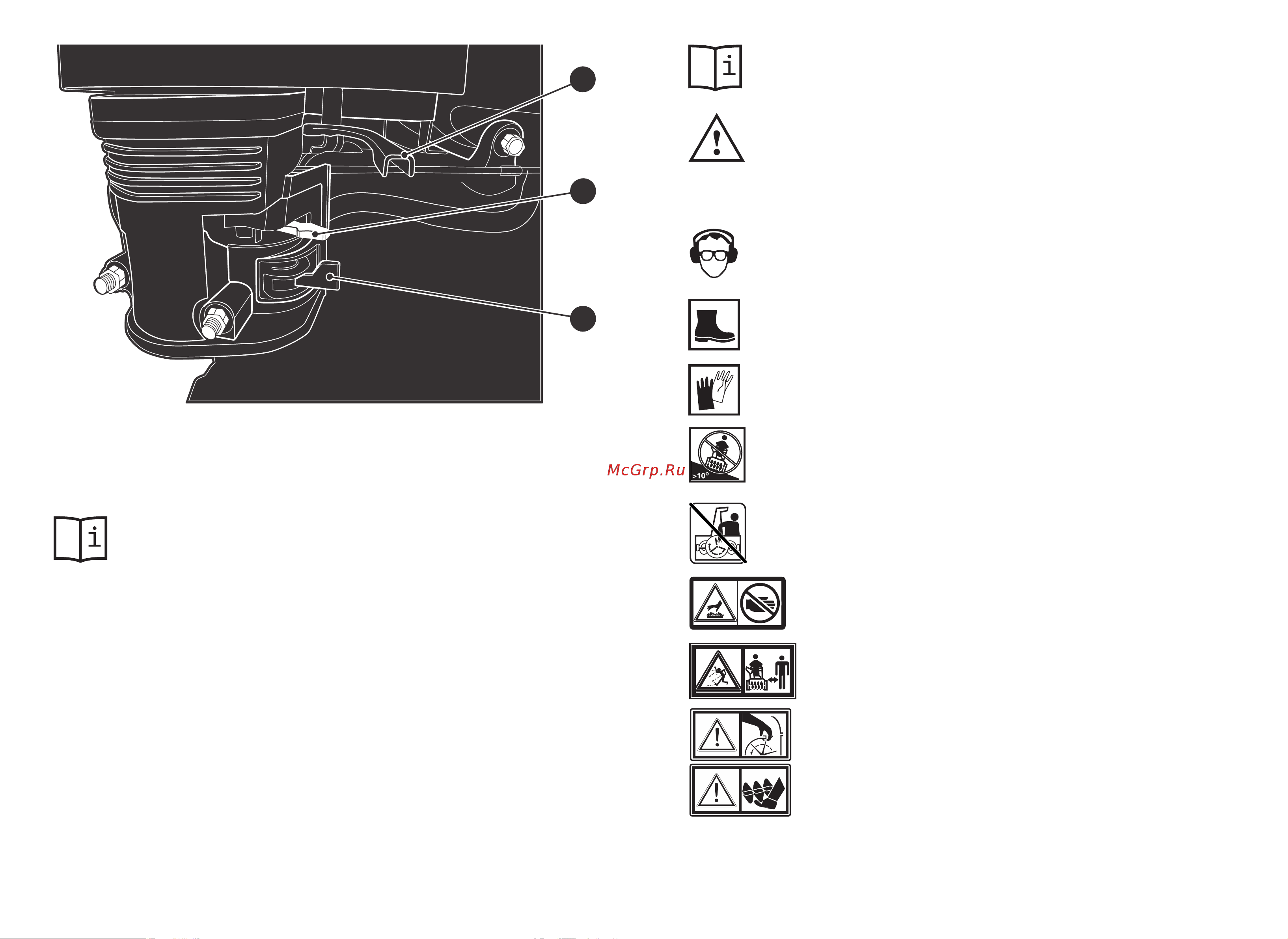

Рисунок 5 — Регулировочный узел двигателя снегоуборочной машины
Устройство и принцип работы снегоуборочной машины
• Общий вид снегоуборочной машины приведен на рис. 1, 2, 3, 4
и 5, ее подробное устройство приведено на схемах сборки (см.
приложение).
• Снегоуборочная машина представляет собой двухколесную
самоходную транспортабельную конструкцию, снабженную бен
-
зиновым четырехтактным двигателем с воздушным охлаждени
-
ем 14. Двигатель 14 оснащен двумя независимыми системами
запуска — ручным стартером 19 и электрическим стартером 38.
Ручной стартер 19 приводится в действие с помощью рукоятки
25. Питание и пуск электрического стартера 38 осуществляет
-
ся от блока электрозапуска 42 при помощи кнопки 36. Питание
к блоку электрозапуска 42 подается через вилку закрытую
крышкой 41. Выключение (включение) цепи зажигания двигате-
ля 14 осуществляется с помощью выключателя 37. Режимы ра
-
боты двигателя регулируются с помощью рычагов 44 и 45.
• Топливо из топливного бака 11 через топливную систему посту-
пает в карбюратор двигателя 14. Прерывание подачи топлива
• Установите рычаг газа 45 (см. рис. 5) в положение соответству-
ющее минимальной частоте вращения двигателя. Установите
выключатель зажигания 37 (см. рис. 4) в выключенное положе
-
ние. Во время любого перерыва в работе всегда останавливай
-
те двигатель снегоуборочной машины.
• С помощью рычага 43 (см. рис. 5) закройте топливный кран
двигателя снегоуборочной машины.
Работа со
снегоуборочной машиной
• ВНИМАНИЕ! Если снегоуборочная машина движется, то не
переключайте рычаг изменения скорости и направления дви
-
жения 8 (см. рис. 1 и 2) с переднего хода на задний ход.
• Разверните снегоуборочную машину снегозаборником 18 к
территории, которую нужно очистить от снега. С помощью джой
-
стика 9 (см. рис. 1 и 2)
разверните желоб выброса снега 3 в нуж-
ную сторону.
• Рычагом газа 45 (см. рис. 5) установите необходимое количе-
ство оборотов двигателя 14, тем самым приведя его к оптималь
-
ной мощности.
• При работе со снегоуборочной машиной в темное время суток
с помощью кнопки 24 включите светодиодную фару 6 (см. рис. 1
и 2). Включите подогрев ручек 21 с помощью кнопки 23.
• Нажмите рычаг 10 (см. рис. 1 и 2) включения привода шнека 1
снегозаборника 18. При этом одновременно начинают вращать
-
ся шнек 1 и ротор 30 снегозаборника 18.
• Очень плавно нажмите на рычаг 7 привода колес, чтобы снего-
уборочная машина начала двигаться вперед.
• Если снегоуборочная машина движется слишком медленно,
то перейдите на более высокую скорость с помощью рычага 8,
предварительно отпустив рычаг сцепления 7 и рычаг привода
шнека 10.
• ПРЕДУПРЕЖДЕНИЕ! Не рекомендуется применять снегоубо-
рочную машину на гравийной дорожке сверху засыпанной сне
-
гом. При уборке снега верхний слой гравия с легкостью может
срезаться и разбрасываться через желоб выброса снега, что
может стать причиной травм людей, а также поломки снегоубо-
рочной машины и повреждения чужой собственности.
• Для удаления плотно утрамбованного снега с ровной поверх-
ности, полностью поднимите полозья 16 (см. рис. 1) вверх.
• Устанавливайте полозья 16 в среднее или нижнее положение,
если очищаемая поверхность не является ровной, как, напри
-
мер, гравийный подъездной путь присыпанный снегом.
43
44
45
43. Рычаг топливного крана
44. Рычаг воздушной заслонки
45. Рычаг газа
Содержание
