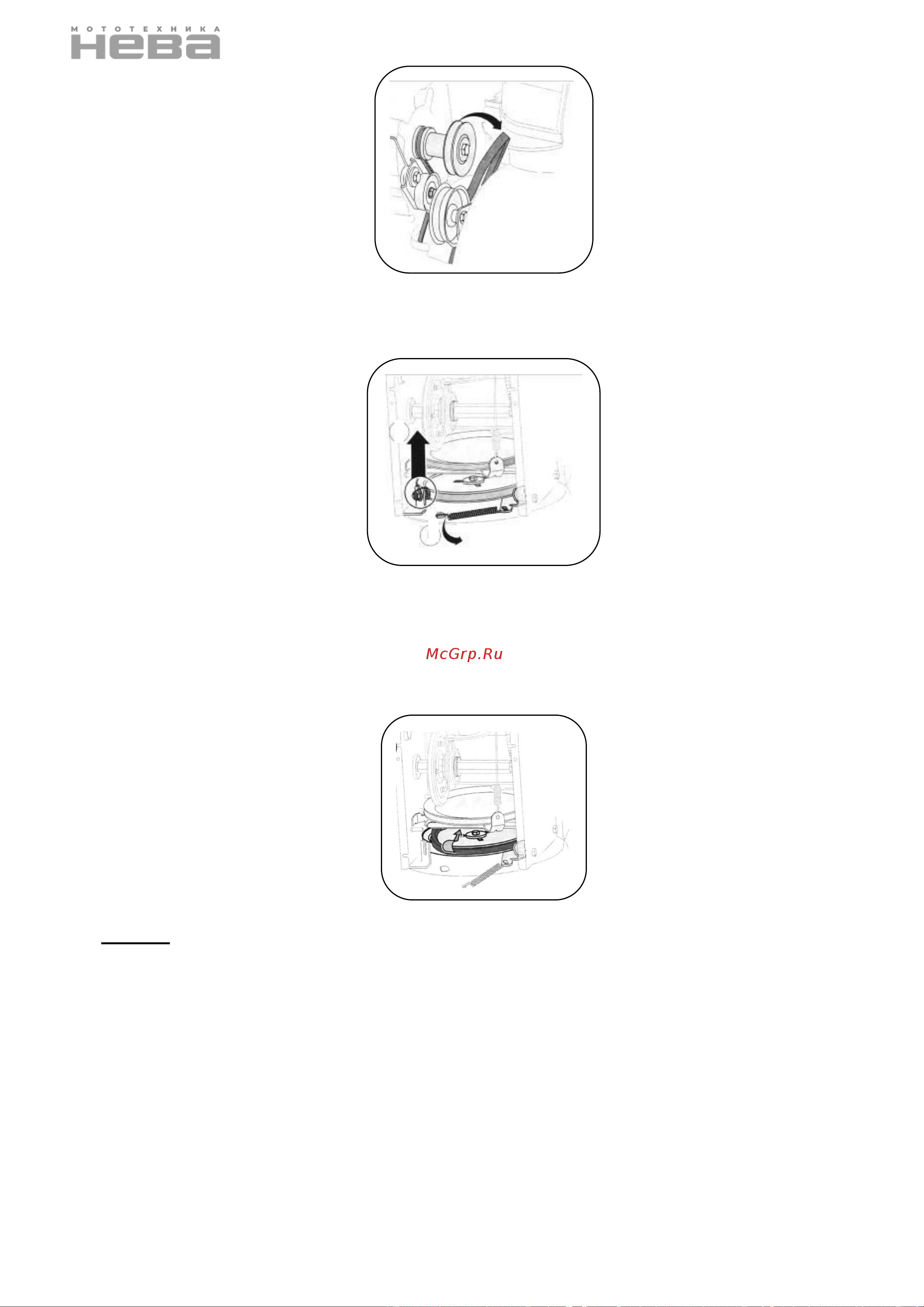

Рисунок 20

4. a. Ослабьте и удалите винт с буртиком, действующий в качестве стопора ремня.

b. Отцепите пружину опорного кронштейна с рамы (рис. 21).

Рисунок 21

5. Снимите ремень со шкива шнека и пропустите его между опорным кронштейном и

шкивом шнека. Сборка ремня шнека выполняется согласно вышеприведённой инструкции

в обратном порядке (рис. 22).

ПРИМЕЧАНИЕ: НЕ ЗАБУДЬТЕ установить винт с буртиком и вернуть на место пружи-

ну опорного кронштейна рамы после замены ремня шнека.

Рисунок 22

ШНЕКИ

 Шнек закреплён на спиральном валу двумя срезными штифтами и шплинтами. Кон-

струкция снегоуборщика предусматривает возможность срезки штифтов при ударе шне-

ком о посторонний предмет или нагромождения льда (рис. 23).

 Если шнек не поворачивается, убедитесь, что штифты не срезались. Снегоуборщик

укомплектован одним запасным комплектом срезных штифтов. При замене штифтов пе-

ред установкой новых распылите смазочное масло на вал.
