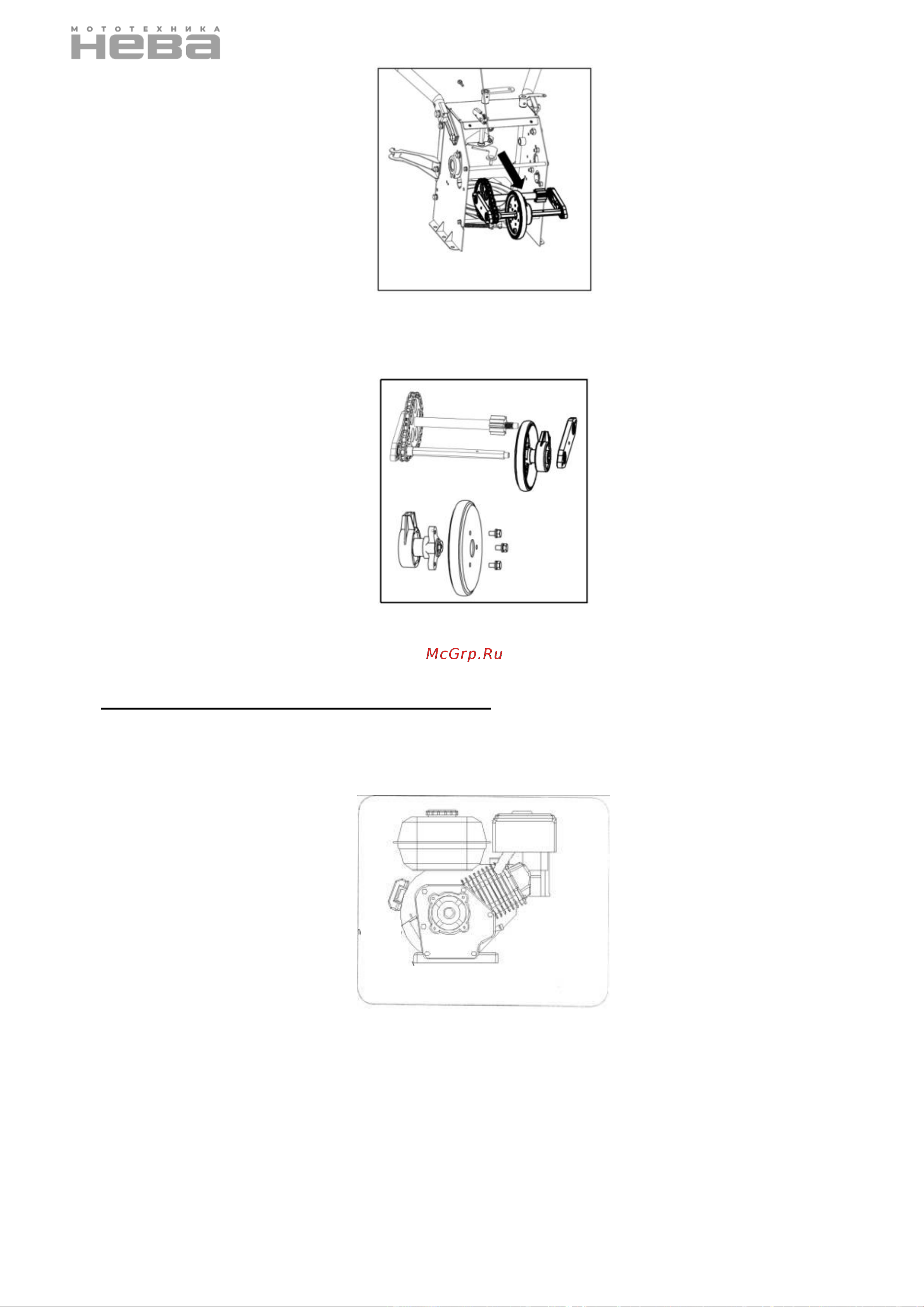

Рисунок 30

5. Удалите три винта, скрепляющие между собой боковые пластины фрикционного ко-

леса, замените только резиновое кольцо (рис. 31).

Рисунок 31

6. Посадите узел фрикционного колеса обратно на шестигранный вал и соберите ком-

поненты в обратном порядке согласно вышеприведённой инструкции.

ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА

1. Убедитесь, что двигатель установлен вертикально на ровной горизонтальной по-

верхности.

2. Выкрутите масляный щуп из маслозаливной горловины и протрите его начисто

(рис.32).

Рисунок 32

3. Закрутите масляный щуп в маслозаливную горловину.

4. Выкрутите масляный щуп из маслозаливной горловины. Отметьте уровень масла.

Если уровень масла на масляном щупе ниже отметки “LOW” ("НИЗКИЙ"), аккуратно до-

лейте масло до отметки “HIGH” ("ВЫСОКИЙ"), см. рис. 33.

5. Закрутите масляный щуп в маслозаливную горловину.

6. При необходимости вытрите подтеки масла.
