НЕВА Мототехника 005.50.0100-022 4650333310565 Основные детали и сборочные единицы онлайн
D
B
C
1 - кольцо
DIN 471-20х1,2
2 - шпонка 6х6х18
3 - шкив 005.81.0070 СБ
4 - болт М8х20
5 - шайба А8
увеличенная
6 - шайба А8
7 - подшипник
180205 ГОСТ 8882
8 - корпус 005.50.0108
9 - шайба 8.65Г
10 - гайка М8
11 - корпус
005.50.0108-02
12 - кольцо
DIN 471-25х1.2
13 - винт М8х20
14 - вал входной
005.50.0520-01
15 - гайка М12
16 - шайба 12.65Г
17 - шайба А12
18 - кожух
005.50.0905-03
19 - шкив
005.50.0150-02 СБ
20 - рычаг
005.50.1110-03 СБ
21 - болт М12х55 DIN 933
22 - пружина
005.50.0106
23 - шплинт
005.47.0149
24 - болт М6х12
25 - шайба 6.65Г
26 - шайба А6
27 - планка
005.50.0911-01
28 - цепь
ПР-12,7-1820-1
ГОСТ 13568
29 - крышка
005.50.0112-01
30 - гайка М6
31 - шайба 005.50.0111
32 - шпонка
005.50.0101 (6х6х16)

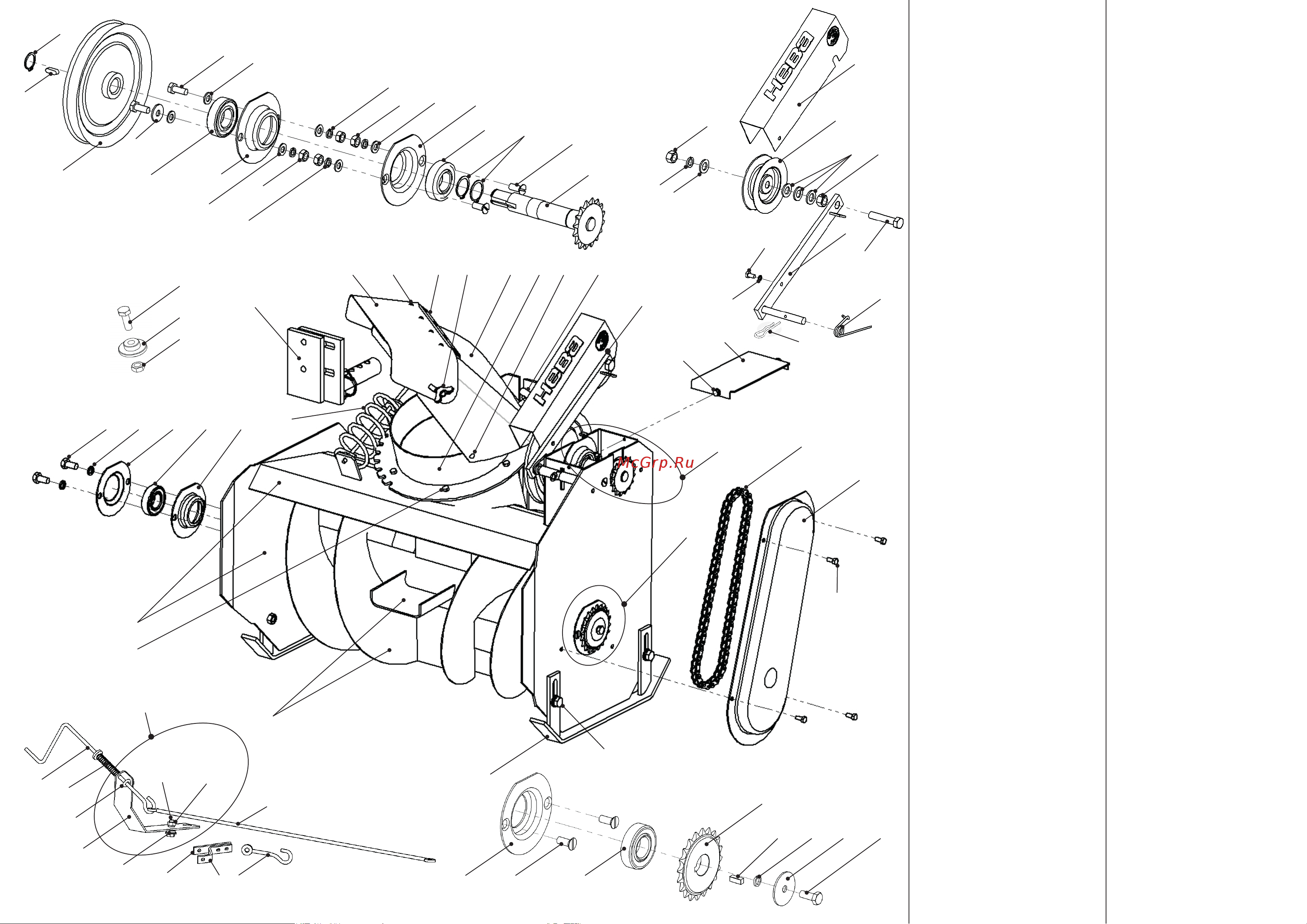

Снегоуборщик СМБ «Нева».
Основные детали и сборочные единицы.
28.08.2014
А
B
C
А
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
21
22
23
24
25
28
29
30,24,
25,26
43132
33
34,35,36
35
37
38
3940
41
42
43 9,10
58 60,61 62 63 64 65
6
10
6
7
13
9
27
11
7
7
15
17
15
20
24,25
26
9
33 - звездочка 005.50.0251
34 - болт М10х25
35 - шайба 10.65Г
36 - шайба А10
37 - полоз 005.50.800 СБ
38 - удлинитель тяги
005.50.1960 СБ
(МБ-3 Classic)
39 - 005.50.1908 (МБ-3)
40 - 005.50.1909 (МБ-3)
41 - тяга 005.50.1930 СБ
42 - кронштейн
005.50.1950 СБ
43 - болт М8х25
44 - шайба 005.50.1952
45 - кронштейн
005.50.1951-01
46 - винт-петля
005.50.1953 или
М5х8х10 DIN 9078
47 - пружина 005.50.1905
48 - ручка
005.50.1920-01 СБ
49 - вал винтовой
005.50.0300-01 СБ
50 - корпус
005.50.0200-03 СБ
51 - червяк
005.50.1910 СБ
52 - корпус 005.50.0108-01
53 - болт М10х20
54 - шайба 005.50.1906
55 - болт М6х20
56 - кронштейн
005.16.0300-03 СБ
57 - козырек 005.50.0611
58 - заклепка
4х12 DIN 936
59 - планка 005.50.0612
60 - гайка-барашек М8
61 - болт 005.50.0606
62 - отражатель
005.50.1820-01
63 - труба 005.50.1830-01
64 - заклепка
4.8х8 DIN 935
65 - винт-барашек
005.50.1840 СБ
44
45
46
47
48
49
50
5253
25,30
54
55
56
8 51
57
59
