УСТРОЙСТВО СОЕДИНИТЕЛЬНОЕ УСБ «СЕВЕР»

ПАСПОРТ АТФЕ.685552.001 ПС

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕАЭС N RU Д-RU.НР15.B.08437/20 с 05.10.2020г. по 04.10.2025г.

Сертификат соответствия РОСС RU.31588.04ОЦН0.ОС05.00589 от 02.08.2021г. действует до 01.08.2026г.

1. ОБЩИЕ СВЕДЕНИЯ

1.1. Устройство соединительное УСБ «СЕВЕР» предназначено для соединения (разветвления) электрических

проводок в цепях с медными и алюминиевыми жилами, сигнальных кабелей, например в шлейфах пожарной или

охранно-пожарной сигнализации, линиях связи и телекоммуникаций, цепях в системах управления и автоматики, а

также подключения в шлейфы оконечных устройств, например датчиков сигнализации, абонентских устройств

систем связи и т. п.

1.2. Конструктивно УСБ «СЕВЕР» выполнено в корпусе из пластика устойчивого к естественному

ультрафиолетовому излучению. Корпус изделия может быть оборудован герметичными пластиковыми

кабельными вводами для подведения проводников диаметром от 6 до 12 мм* (*- по согласованию с заказчиком

изделие может поставляться с пластиковыми кабельными вводами с диаметром подключаемого кабеля от

13 до 18 мм) или металлическими кабельными вводами серии МКВ из нержавеющей стали марки

12Х18Н10Т.

Внутри корпуса изделия установлена печатная плата, на которой расположены винтовые клеммники Т31, DG3 или

РМ2 для подключения соединяемых проводников сечением: Т31 - 2,5мм2, DG3 - 1,5мм2 или РМ2 - 2,5 мм2.

Возможно изготовление изделия в корпусе с защитой от вскрытия в виде герконового датчика (тампер) -

УСБ «СЕВЕР» (с тампером).

2. ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Степень защиты оболочки по ГОСТ 14254, не ниже IP66;

2.2. Переходное сопротивление двух контактов, Ом, не более 0,3

2.3. Диапазон рабочих температур, °С -55 … 60

2.4. Максимальная относительная влажность воздуха при t +40°С, %, не более 93

2.5. Масса, кг, не более 0,5;

2.6. Габаритные и установочные размеры приведены на рис. 1.

2.7. Средний срок службы, лет, не менее 10

2.8 Устройство не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

Максимальное напряжение, ток и сечение соединяемых проводников, определяются типом клеммников, уста-

новленных в устройство соединительное. Тип и количество клеммников, диаметр подключаемого кабеля и

материал кабельных вводов выбираются исходя из потребностей заказчика, согласно рис 2. Электрические связи

на плате между клеммниками представлены на рис. 3.

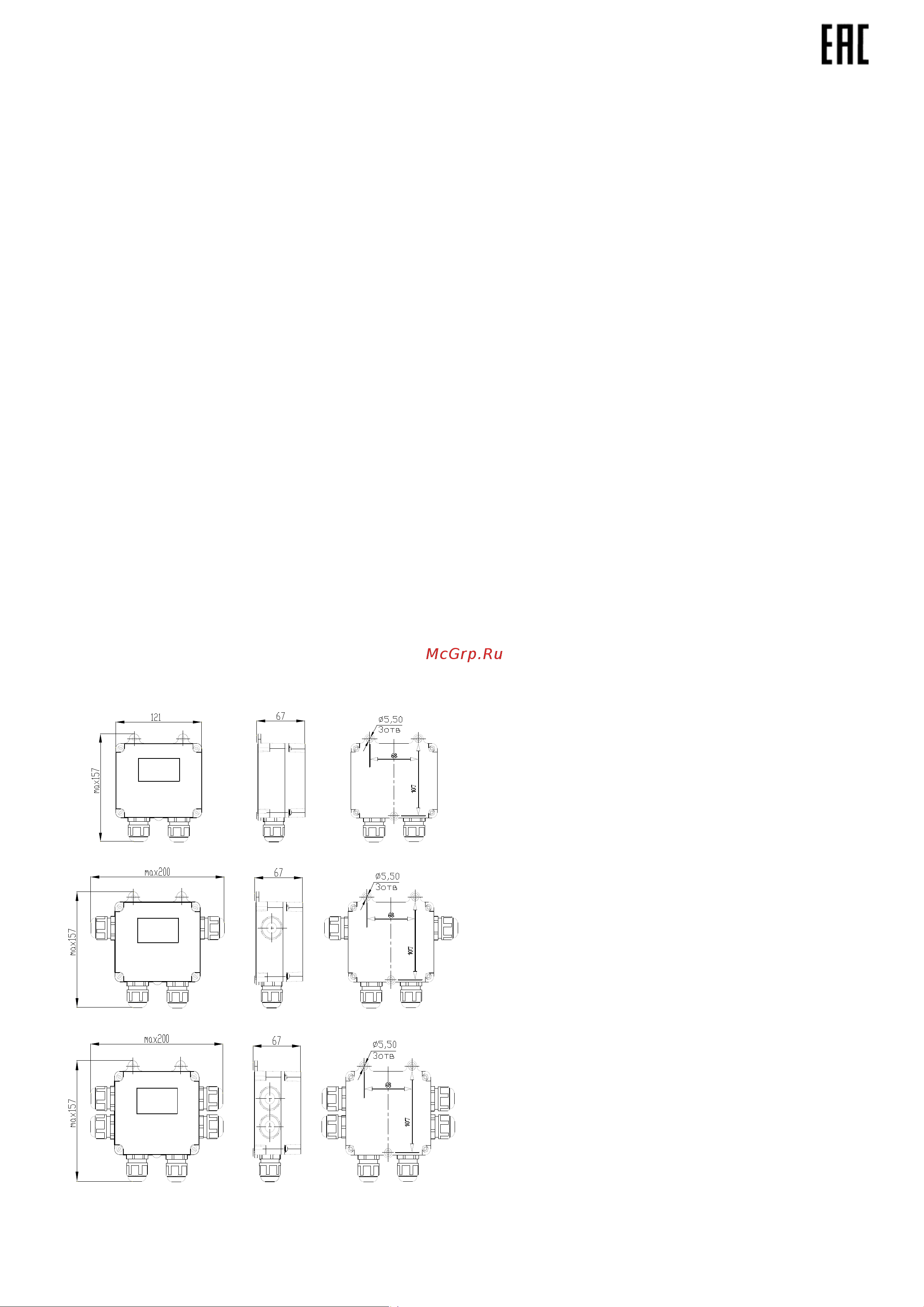

Рис. 1. Установочные и габаритные размеры устройства

соединительного.

а – два кабельных ввода, б – четыре кабельных ввода;

в – шесть кабельных вводов.

3. КОМПЛЕКТНОСТЬ

3.1. В комплект поставки изделия входит:

- устройство соединительное - 1 шт;

- паспорт - 1 шт на коробку;

- индивидуальная упаковка - 1 шт.

4. УКАЗАНИЯ ПО МОНТАЖУ

4.1. Монтаж УСБ «СЕВЕР» и подключение к нему

кабелей должно проводиться по соответствующей

нормативно технической документации. Перед

монтажом изделие подлежит внешнему осмотру, при

этом необходимо обратить внимание на:

- целостность оболочки;

- наличие всех крепежных элементов;

- соответствие основных данных паспортной таблички с

условиями, в которых изделие будет эксплуатироваться

4.2. Выкрутить крепежные болты крышки, снять

крышку.

4.3. Проверить надежность крепления кабельных

вводов и удостовериться в наличии резиновых

уплотнителей.

4.4. Завести кабель через кабельный ввод. Надежно

закрепить внутри кабельного ввода. Для обеспечения

герметичности необходимо плотно зафиксировать

уплотнительное кольцо. Освободить изолированные

жилы кабеля от внешней изоляции и обрезать концы

внутренней изоляции на длину 8..10 мм. Подсоединить

жилы кабеля к зажимам клеммной колодки. Надеть

крышку, закрутить крепежные болты.
