MJPT 150.120

11700911

150

120

E 215

MJPT 120.95

11700881

120

E 215

Таблица 1. Технические характеристики соединительных зажимов.

• Внешний вид соединительных зажимов представлен на рисунке 1.

MJPT N MJPT

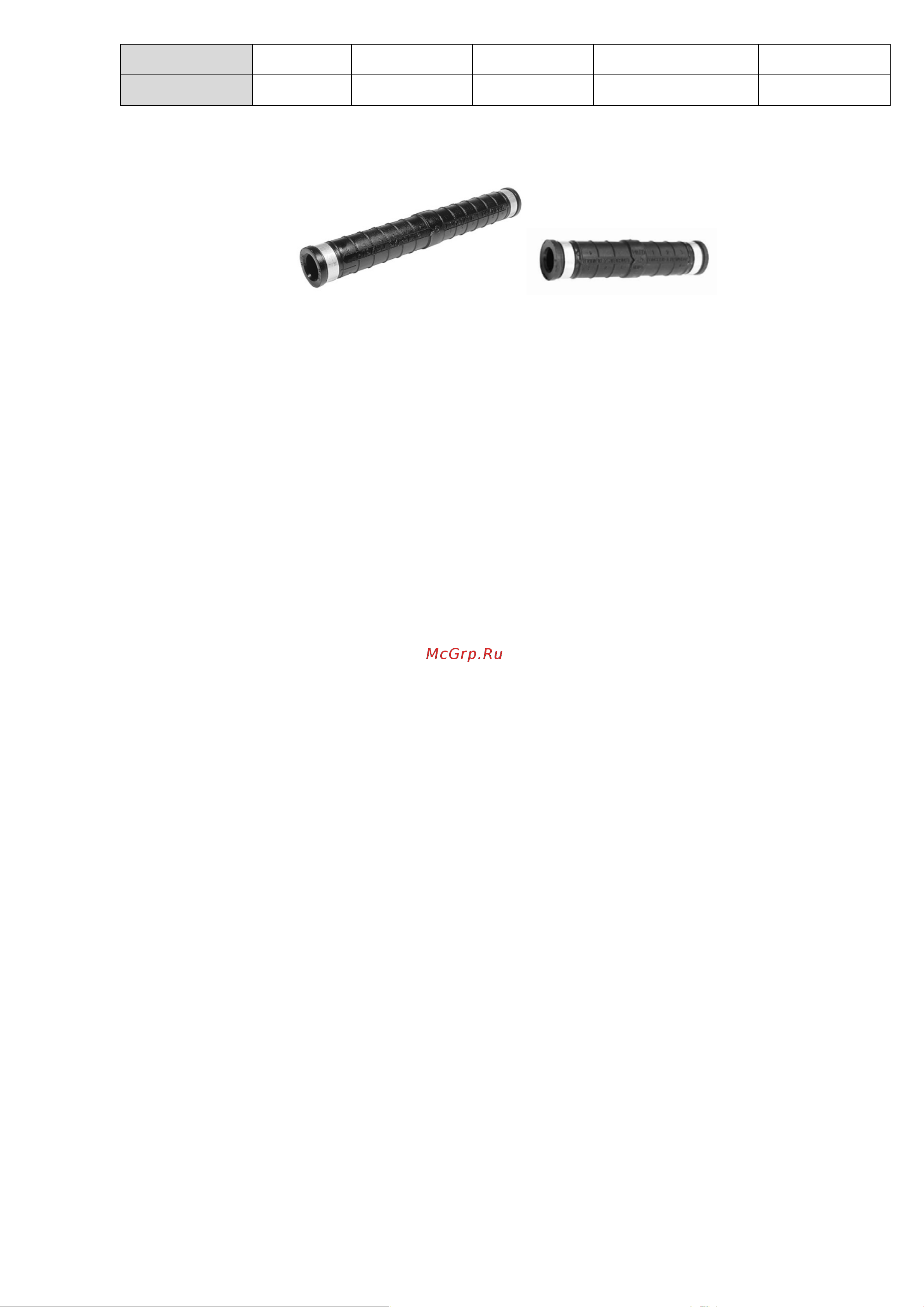

Рис. 1. Внешний вид соединительных зажимов.

• Герметичность контактного соединения достигается опрессовкой металлических колец.

•

Не допускается применять прокалывающие ответвительные зажимы для соединения СИП в

пролете.

•

Соединительные зажимы типа MJPT и MJPT N являются необслуживаемыми изделиями.

• Ремонт зажимов не предусмотрен.

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.

4. Монтаж

• Последовательность операций монтажа:

−

снять изоляцию с одного конца провода инструментом JOK 828 на участке длиной, равной

длине участка обжатия.

−

зачистить оголенную жилу кардощеткой ВС.

−

поместить зачищенный участок провода в соединительный зажим.

−

выбрать в соответствии с таблицей 1 нужную матрицу и установить её в пресс.

−

произвести опрессовку поясов зажима прессом HT 50 или R 22, начиная от середины зажима,

в местах, обозначенных цифрами, в последовательности от первого до последнего номера (пояса

опрессовки обозначены на зажиме арабскими цифрами). При обжатии каждого последующего

пояса, поворачивать наконечник вокруг своей оси на угол 30 градусов

−

вышеописанные операции повторить с противоположной стороны.

−

необходимый инструмент: гидравлический пресс HT 50 или механический пресс R 22, нож

для снятия изоляции JOK 828 или DBT, кардощетка BC.

• Условия монтажа:

−

монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды

не ниже минус 20°С в соответствии с данной инструкцией.

−

подвеска изолированных проводов на опорах воздушных линиях электропередачи должна

осуществляться в соответствии с требованиями Правил устройства электроустановок.

−

линейная арматура монтируется с применением стандартных инструментов и

приспособлений.

−

в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для

защиты изоляции провода.
