Внешние датчики, блок датчиков тракта
и переключатель
Для открытия тракта одновременно нажмите на клавиши фиксации
верхней части (см. поз. 4 Рис. 1) и, придерживая за углубления на
корпусе, потяните на себя верхнюю часть счётчика (см. поз. 10 Рис. 1) до
упора. Для закрытия тракта переместите верхнюю часть от себя до
щелчка.
Внешние датчики, датчики тракта и переключатель представлены на
Рис.4, Рис. 5, Рис. 6, Рис. 7.
7
СЧЁТЧИК БАНКНОТ DORS 800СЧЁТЧИК БАНКНОТ DORS 800
6

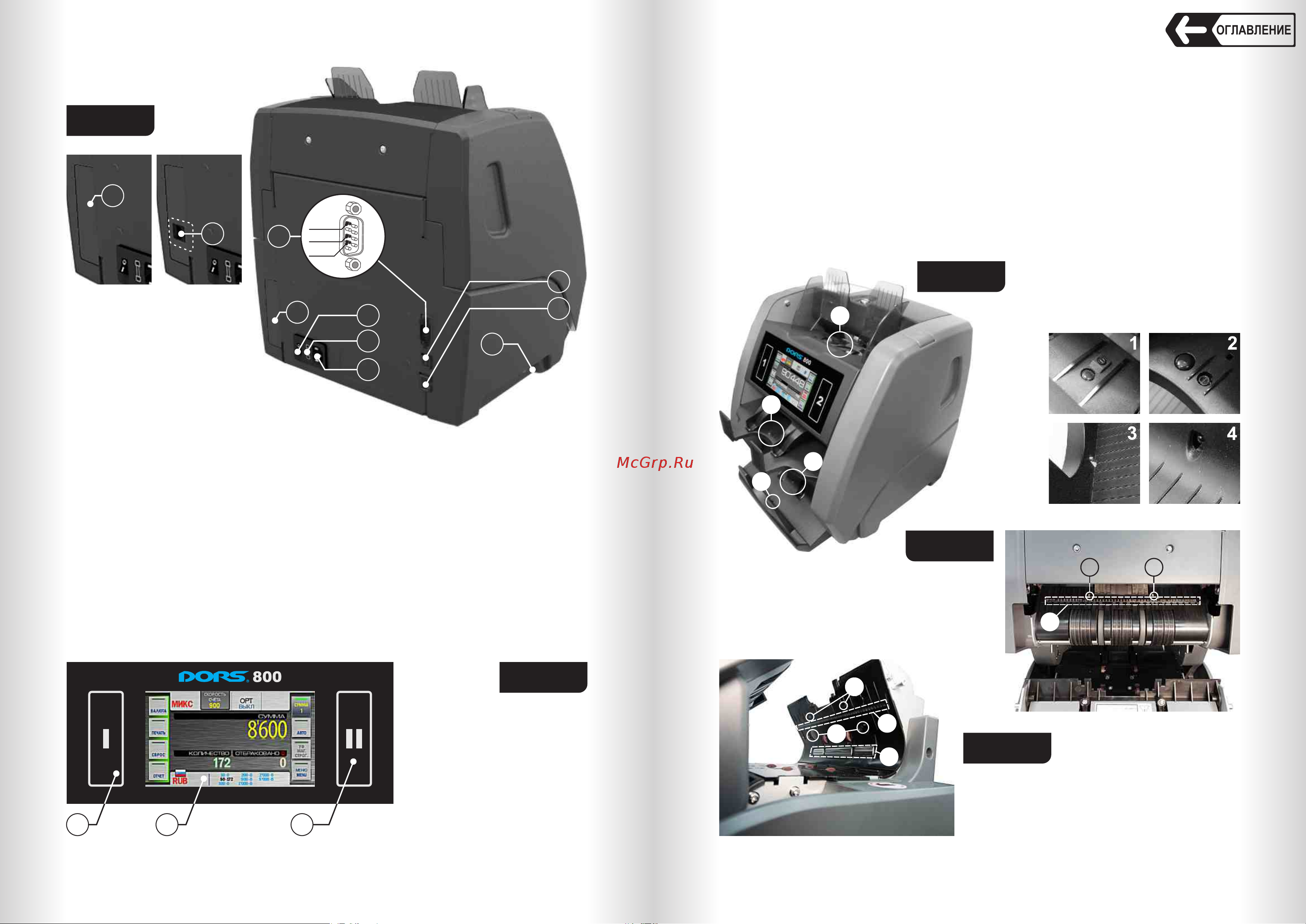

Внешний вид
Рис. 2
Панель управления
Рис. 3
1 Сенсорные клавиши
старта/выбора
пользо вателя
2 Цветной дисплей с
функцией
«Touch-screen»
1 Датчик подающего кармана
2 Датчик кармана отбраковки
3; 4 Датчики приемного
кармана
11 2
5 УФ-датчики на просвет/входные
датчики тракта
6 Подсветка
Рис. 4
Рис. 5
7 Сканирующая линейка
8 УФ-датчики на отражение
9 Магнитные датчики
6
55
Рис. 6
2
1
4
7
8
5
9
3
ОГЛАВЛЕНИЕ
18 Заглушка глухая или с
отверстиями под разъемы, в
зависимости от исполнения.
19 Разъем Ethernet (для модели
DORS 800 E)
18
19
17
9
16
15
14
13
12
18
2 RxD
3 TxD
5 GND
Запрещается подключать USB-кабель к разъёму для подключения
выносного индикатора (см. поз. 17 Рис. 2) или к разъёму Ethernet
(см.поз. 19 Рис. 2).
Запрещается подключать Ethernet-кабель к разъёму для подклю-
чения выносного индикатора (см. поз. 17 Рис. 2). Это может привести к
выходу счётчика из строя.
9 Ручки для переноски
счётчика;
12 Сетевой выключатель;
13 Плавкий предохранитель;
14 Разъем для подключения
сетевого кабеля;
15 Разъем для подключения внеш-
него принтера или подключения
к видеонаблюдению.
16 Разъем USB для подключения к
персональному компьютеру.
17 Разъем для подключения
выносного индикатора.
