Класс машины

Масса, кг

1,6

таблица 2

3. Комплектность

Наименование

Кол-во

Фрезер

Направляющие упоры, комплект

Набор ключей, комплект

Паспорт

4 .Устройство и принцип работы

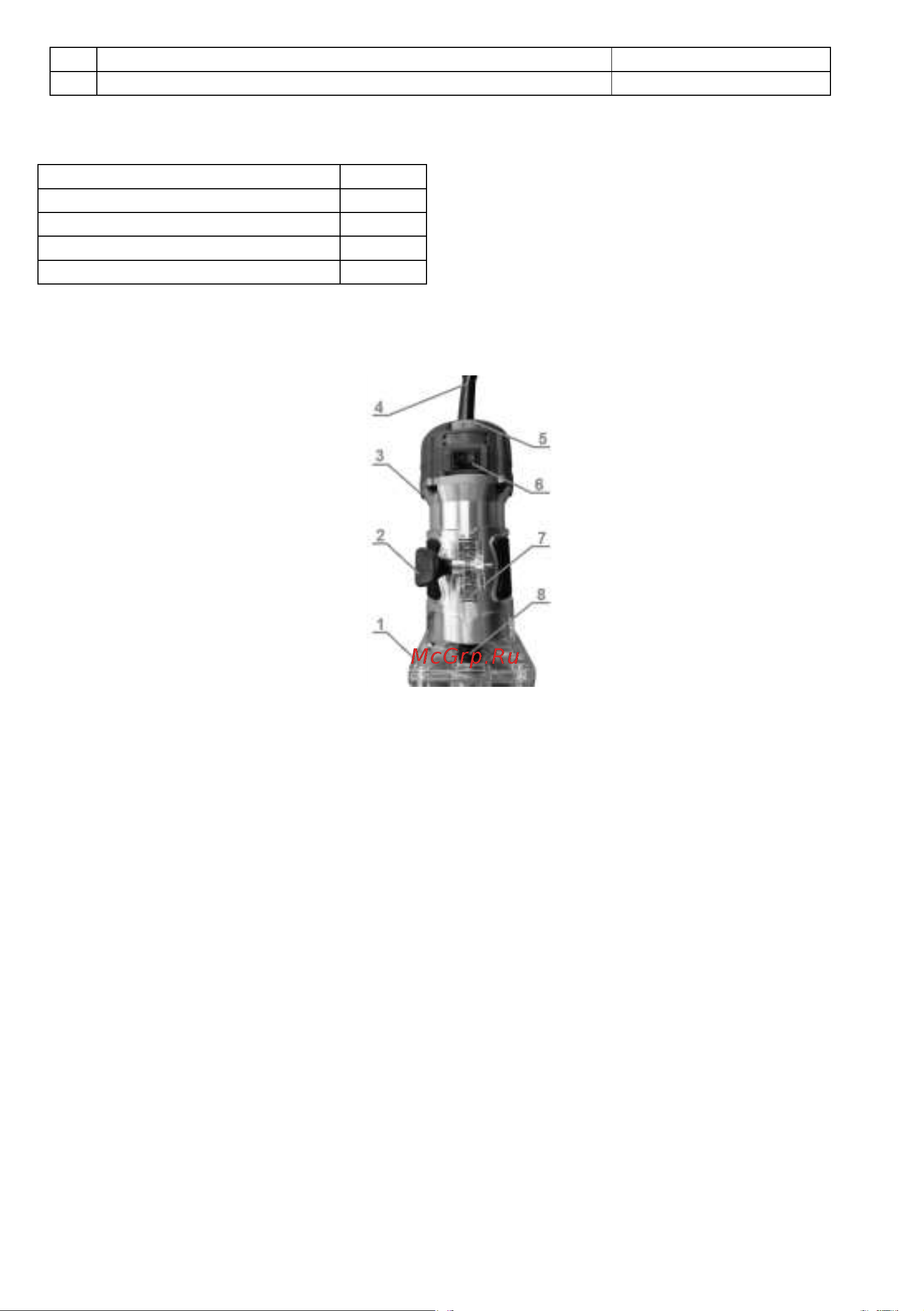

4.1. Внешний вид фрезера показан на рисунке 1 .

Рис. 1 Общий вид фрезера

1-основание; 2-стопорный винт ; 3- крышка электрической щётки; 4-кабель питания;

5-регулятор скорости; 6-выключатель; 7-шкала; 8-гайка цанга

4.2. В корпусе фрезера размещён коллекторный двигатель. На валу ротора двигателя размещён

патрон-цанга для установки и крепления фрезы. Для изменения скорости двигателя имеется

встроенный регулятор скорости, путём вращения его колёсика происходит смена скоростного

режима, при этом регулятор имеет 6 положений.

При переводе выключателя в положение «вкл» подается напряжение на обмотки

электродвигателя. Крутящий момент от вала электродвигателя передаётся сразу на фрезу.

Охлаждение двигателя происходит за счет вращения крыльчатки вентилятора, закрепленной на

одном валу с ротором .

Смена технологических операций происходит при помощи изменения глубины фрезерования,

изменения размера, профиля фрез, смены приспособлений из комплекта поставки.

5. Меры безопасности

5.1 При работе с фрезером необходимо соблюдать меры безопасности, изложенные в настоящей

инструкции , а также выполнять следующие правила:

-к работе с фрезером допускаются лица прошедшие соответствующее обучение, имеющие

допуск к работе с электроинструментом и ознакомленные с данной инструкцией;

-при работе необходимо пользоваться средствами защиты : защитными очками, х/б перчатками ,

респиратором , наушниками («беруши»);

-спецодежда должна быть такой, чтобы исключалась возможность ее захвата подвижными

деталями фрезера;
