Надежно закрепите соединение шланга.

Подключите сигнальный провод к вну-

треннему блоку (не подключайте

источник питания).

Расположите соединительные трубы,

кабель, дренажный шланг, как пока-

зано на рис. 6, а затем подсоедините

дренажный шланг к сливному отвер-

стию. Дренажный шланг должен быть

проложен под наклоном (вниз). Скре-

пите соединительные трубы, кабели и

дренажный шланг вместе виниловой

лентой. Обеспечьте достаточное про-

странство между дренажной трубой и

землей. Не ставьте дренажную трубу

в воду или канаву.

2. Подключение труб с левой стороны

Переместите выпускную трубку в ле-

вую сторону и снимите крышку с правой

стороны. Закрепите трубы в пазу вну-

треннего блока с помощью фиксирую-

щего зажима.

Следующие этапы монтажа такие же,

как в предыдущем пункте.

Примечание

Повесьте внутренний блок на монтаж-

ную пластину и убедитесь, что он распо-

ложен по центру пластины.

Перемещайте внутренний блок в левую

и правую стороны монтажной пластины

до тех пор, пока крючки плотно не войдут

в пазы (до щелчка).

УСТАНОВКА НАРУЖНОГО БЛОКА

Если требуются кронштейны для уста-

новки наружного блока, Вам необходимо

приобрести их самостоятельно (рис. 10).

Соберите монтажную раму и опоры с по-

мощью прилагаемых 6 винтов, простых

шайб, пружинных шайб и гаек.

Определите места для монтажа левой

и правой опор. Убедитесь, что левая

и правая опоры находятся на одном

уровне. Просверлите 6 или более от-

верстий на стене в соответствии с раз-

мерами опор сплит-системы.

Закрепите монтажную раму на стене.

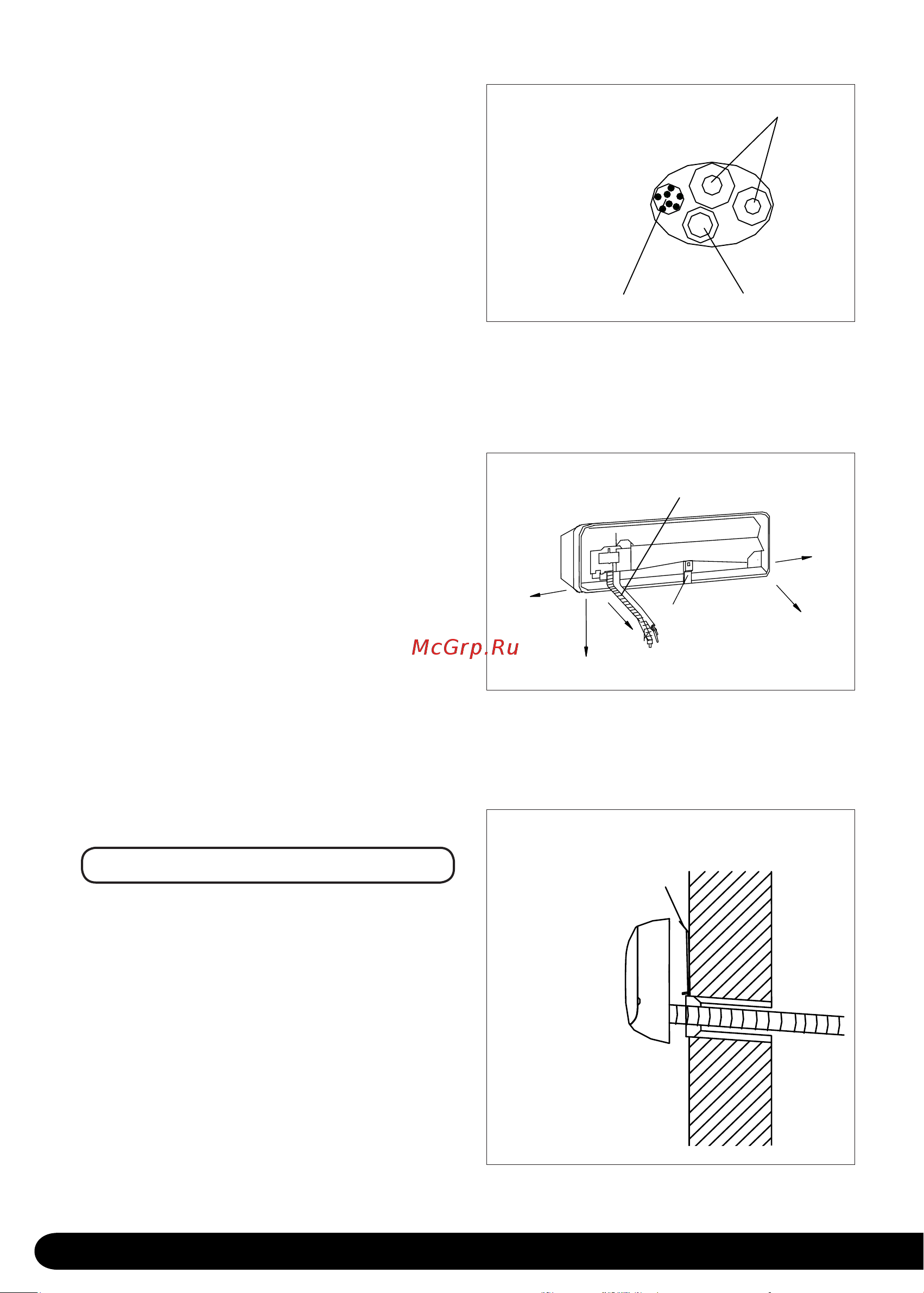

Рис. 7

Рис. 6

Рис. 8

Соединительные провода

Трубопровод

Сливная труба

Рис. 6

Сливной шланг

Правый край

Рис. 7

Низ

Правый

угол

Фиксатор

Левый

угол

Левый край

стена

Рис. 8

Монтажная плата
