28
Если
трубопровод
хладагента
не
вмонтирован
в
стену,
выполните
следующее.
1. Исходя из расположения отверстия в стене относительно монтажной пластины, выберите сторону, с которой
трубопровод будет выходить из блока.

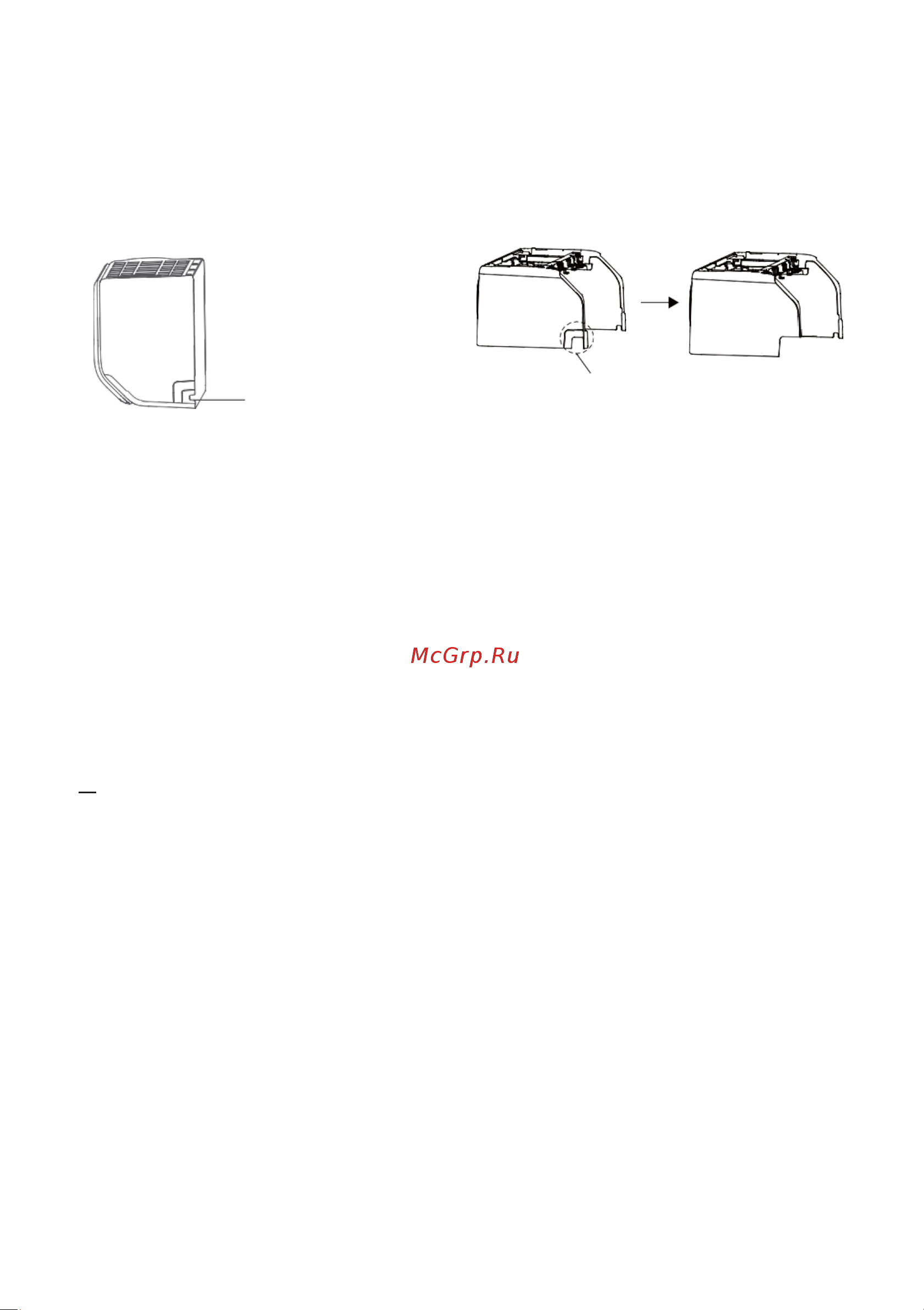

2. Если отверстие в стене расположено за блоком, оставьте съемную крышку на месте. Если отверстие в стене
расположено сбоку от внутреннего блока, удалите съемную пластмассовую панель с соответствующей стороны
блока. (См. рис. ниже) При этом образуется паз, через который трубопровод можно вывести из блока. Если
пластмассовую панель не удается удалить руками, используйте игловидные кусачки.
Съемная панель (вырежьте в
соответствии с требуемым
размером)
При необходимости вырезать большую
пластмассовую панель, вырежьте как
показано на рисунке выше.
3. Ножницами отрежьте теплоизолирующий рукав так, чтобы освободить приблизительно 40 мм трубопровода
хладагента. Это необходимо:
•
Для упрощения соединения трубопровода хладагента;
•
Для проверки отсутствия утечек газа и отсутствия заусенцев.
4. С помощью держателя, расположенного с задней стороны блока, подоприте блок, чтобы обеспечить
достаточно места для присоединения трубопровода хладагента, сигнального кабеля и дренажного шланга.
5. Присоедините трубопровод хладагента внутреннего блока к трубопроводу, соединяющему внутренний и
наружный блоки. Подробные инструкции приведены в разделе «Подсоединение трубопровода хладагента»
данного руководства.
6. В зависимости от того, где находится отверстие в стене относительно монтажной пластины, определите
необходимый угол сгиба трубопровода.
7. Возьмитесь за трубопровод хладагента там, где должен начинаться изгиб.
8. Медленно, прикладывая равномерное усилие, согните трубопровод в направлении отверстия.
Не допускайте образования вмятин и повреждений трубопровода во время изгиба.
Шаг
5. Присоединить
дренажный
шланг
По умолчанию дренажный шланг присоединяется с левой стороны блока (если смотреть на блок сзади). Однако
он также может присоединяться и с правой стороны. Для обеспечения правильного дренажа присоединяйте
дренажный шланг с той же стороны блока, с которой выходит трубопровод хладагента.
ПРИМЕЧАНИЕ: В некоторых регионах США, если кондиционер устанавливается с кабелепроводом, дренаж должен
выходить с правой стороны.
•
Плотно оберните место соединения тефлоновой лентой, чтобы обеспечить надежное уплотнение и
предотвратить утечки.
•
Снимите воздушный фильтр, налейте небольшое количество воды в поддон для сбора конденсата и убедитесь
в том, что вода беспрепятственно стекает.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО РАСПОЛОЖЕНИЯ ДРЕНАЖНОГО ШЛАНГА
Дренажный шланг должен быть расположен, как показано ниже.
•
НЕ перегибайте дренажный шланг.
•
НЕ допускайте образования водяной ловушки (сифона).
•
НЕ помещайте конец дренажного шланга в воду или емкость, в которой будет собираться вода.
