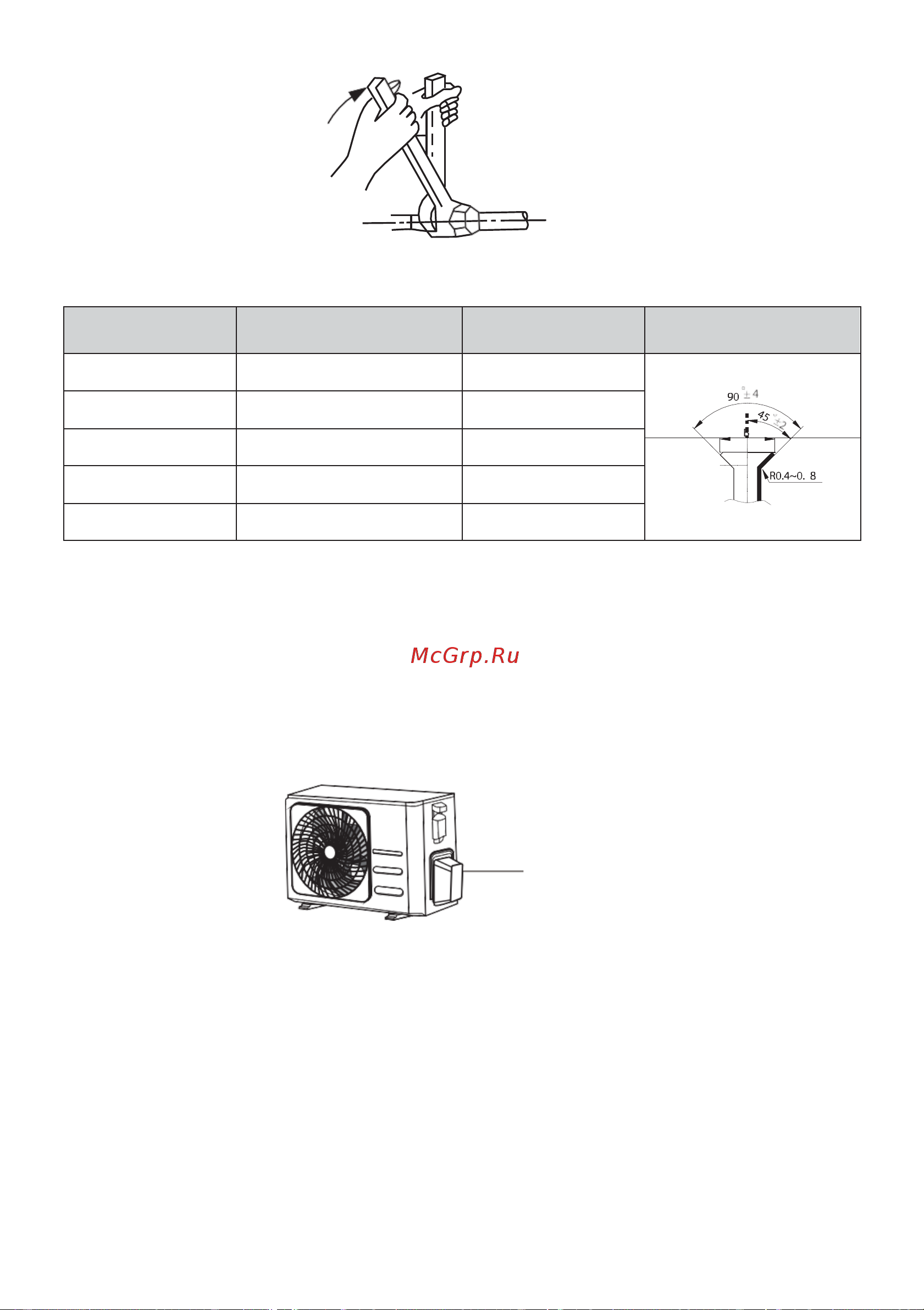

МОМЕНТЫ ЗАТЯЖКИ

Наружный диаметр

трубы (мм)

Момент затяжки (Н•м)

Диаметр

развальцовки В(мм)

Форма развальцовки



6,35

18 - 20 (180 - 200 кгс•cм)

8,4 - 8,7



9,52

32 - 39 (320 - 390 кгс•cм)

13,2 - 13,5



12,7

49 - 59 (490 - 590 кгс•cм)

16,2 - 16,5



57 - 71 (570 - 710 кгс•cм)

19,2 - 19,7



67 - 101 (670 - 1010 кгс•cм)

23,2 - 23,7

НЕ ПРИКЛАДЫВАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАТЯЖКЕ

Чрезмерное усилие может привести к разрушению гайки или повреждению трубопровода хладагента. Не

превышайте моменты затяжки, указанные в приведенной выше таблице.

Инструкции

по присоединению трубопровода

наружному

блоку

1. Отверните крышку вентиля, расположенную сбоку наружного блока.

2. Снимите защитные колпачки с концов вентилей.

3. Совместите развальцованные трубы с каждым вентилем и затяните конусную гайку от руки до упора.

4. Захватите корпус вентиля. Не захватывайте ключом гайку, которая уплотняет сервисный вентиль.

Крышка

вентиля

5. Пользуйтесь динамометрическим ключом. Удерживая корпус вентиля, затяните конусную гайку

с рекомендованным моментом.

6. Слегка ослабьте конусную гайку, затем затяните снова.

7. Повторите действия пунктов 3 - 6 применительно к остальным трубам.
