Электропитание: 380-415 В 3N ~ 50 Гц
Электропитание: 220-240 – 50 Гц

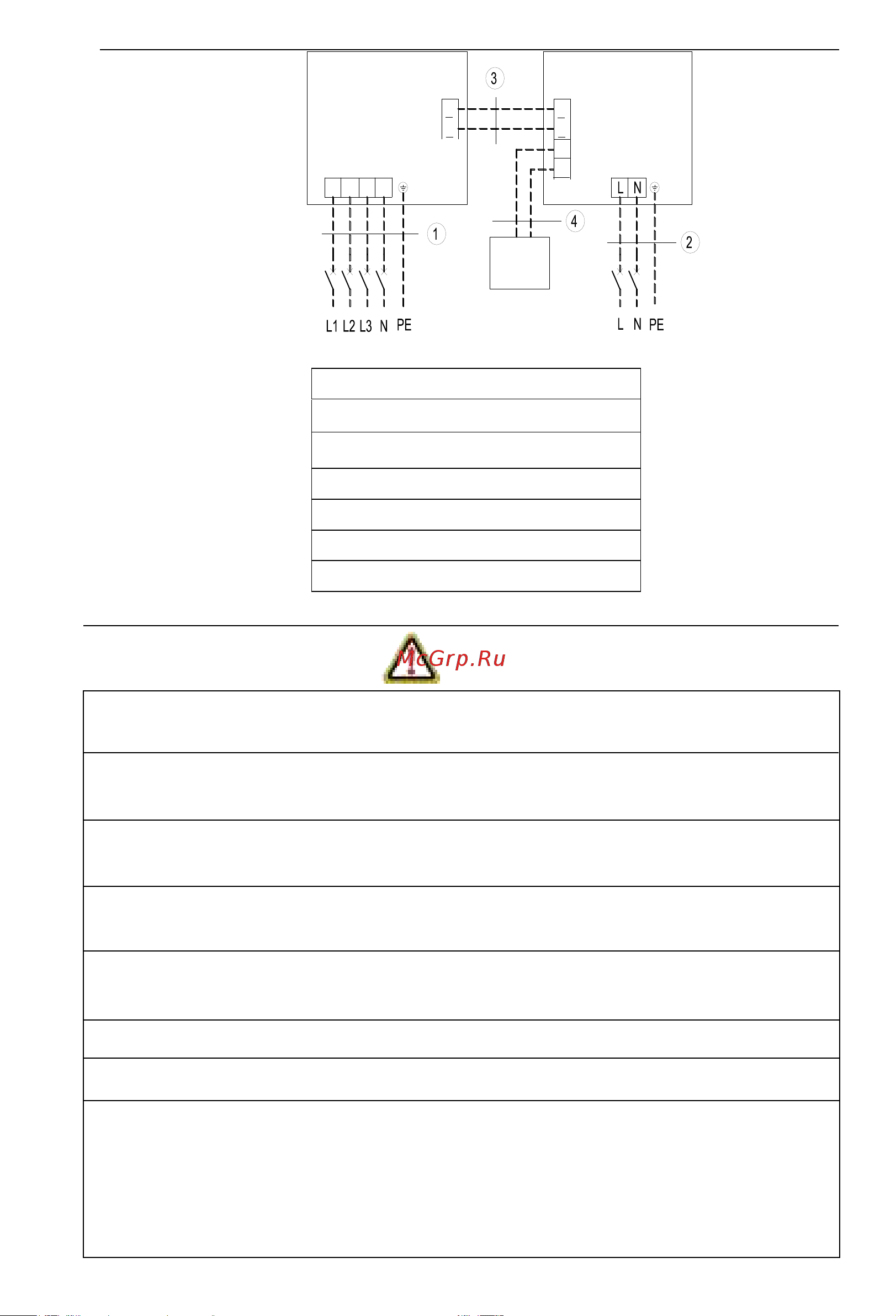

(5) Электрические подключения между внутренним и наружным блоками
ПРЕДУПРЕЖДЕНИЕ
①. Линии высокого и низкого напряжения должны проходить через резиновые
уплотнительные кольца на стороне электрического блока управления.
②. Не переплетайте между собой соединительный провод проводного пульта
управления и кабель связи либо расположите их параллельно друг другу во
избежание неисправностей.
Наружный блок
Внутренний блок
Проводной пульт
управления
L1L2 L3 N
2
1
2
1
H1
H2
Защитный
автомат
Защитный
автомат
RK-36UHG3N + RK-36HG3NE-W
RK-48UHG3N + RK-48HG3NE-W
①.
Силовой кабель 5×1,5 мм²
②. Силовой кабель 3×1,5 мм²
③. Кабель связи 2×0,75 мм²
④. Кабель связи 2×0,75 мм²
RK-60UHG3N + RK-60HG3NE-W
③. Силовой и слаботочный кабели должны быть надежно зафиксированы по
отдельности. Силовой кабель должна быть зафиксирована большими хомутами,
слаботочный кабель - малыми хомутами.
④. Зафиксируйте с помощью винтов на клеммной панели провода кабеля связи
между внутренним и наружным блоками, а также силового кабеля. Некорректное
подключение может стать причиной возгорания.
⑤. Если слаботочный кабель внутреннего блока (для подсоединения к
наружному блоку) и силовой кабель подсоединены некорректно, может возникнуть
неисправность блока.
⑥. Внутренний и наружный блоки должны быть заземлены, используйте для
этого соответствующий заземляющий провод.
⑦. Блок должен быть заземлен в соответствии с государственными стандартами
электрической безопасности.
⑧. При подключении проводов силового кабеля убедитесь, что чередование фаз
сети электропитания соответствует последовательности фаз на клемме данного
блока и присутствует фаза L2. В противном случае появится ошибка межблочной
связи E6, что приведет к неправильному пониманию причины неисправности. При
отсутствии фазы L2 напряжение электропитания поступит на плату управления
наружного блока и компрессор может запуститься, что приведет к выходу его из
строя.
35
