ПРИМЕЧАНИЕ: Подбирайте тройники, объединяющие дренажные

трубопроводы, и характеристики трубопроводов в соответствии с

производительностью блока.

(1) Дренажный разветвитель должен быть установлен на горизонтальном или

вертикальном участке основного дренажного трубопровода.

(2) Не подключайте горизонтальный участок трубопровода к вертикальному на

одном уровне. Метод подключения следующий:

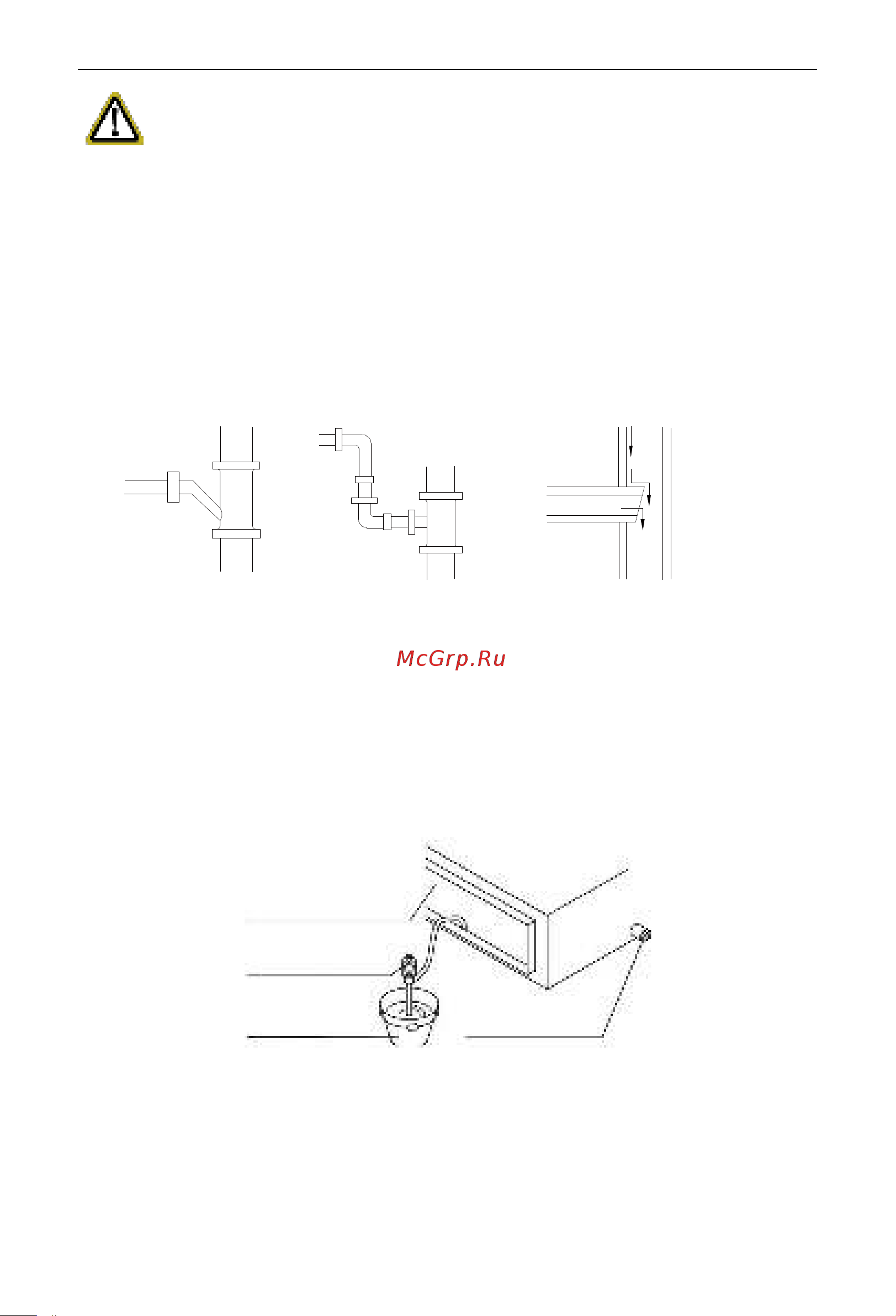

1) Установите тройниковую сливную муфту, как показано на рисунке.

2) Установите отвод дренажной трубы, как показано на рисунке

посередине.

3) Установите горизонтальную трубу, как показано на рисунке справа.

Тройниковая

сливная муфта

Подключение

дренажного отвода

Соединение горизонтального

трубопровода

3.2.6.4 Испытание дренажного трубопровода

После завершения монтажа трубопровода убедитесь в исправности

дренажной системы.

См. Рисунок ниже.

(1) Медленно добавьте около 1 л воды в дренажный поддон и проверьте

слив конденсата в режиме охлаждения.

Выход воздуха

Переносной насос

Ведро

Дренажный выход
