ПРЕДУПРЕЖДЕНИЕ

①. Перед началом работы отключите внутренний и наружный блоки от сети

электропитания.

②. Соотнесите номера на клемме и цвета соединительных слаботочных

проводов с контактами на внутреннем блоке.

③. Некорректное подключение электропроводки может привести к выходу из

строя платы управления блока.

④. Подключите слаботочный кабель к клемме и надежно зафиксируйте его

положение. Некорректное подключение может стать причиной возгорания.

⑤. Всегда фиксируйте кабели с помощью хомута. (Ненадежно

зафиксированный кабель может привести к утечке электрического тока).

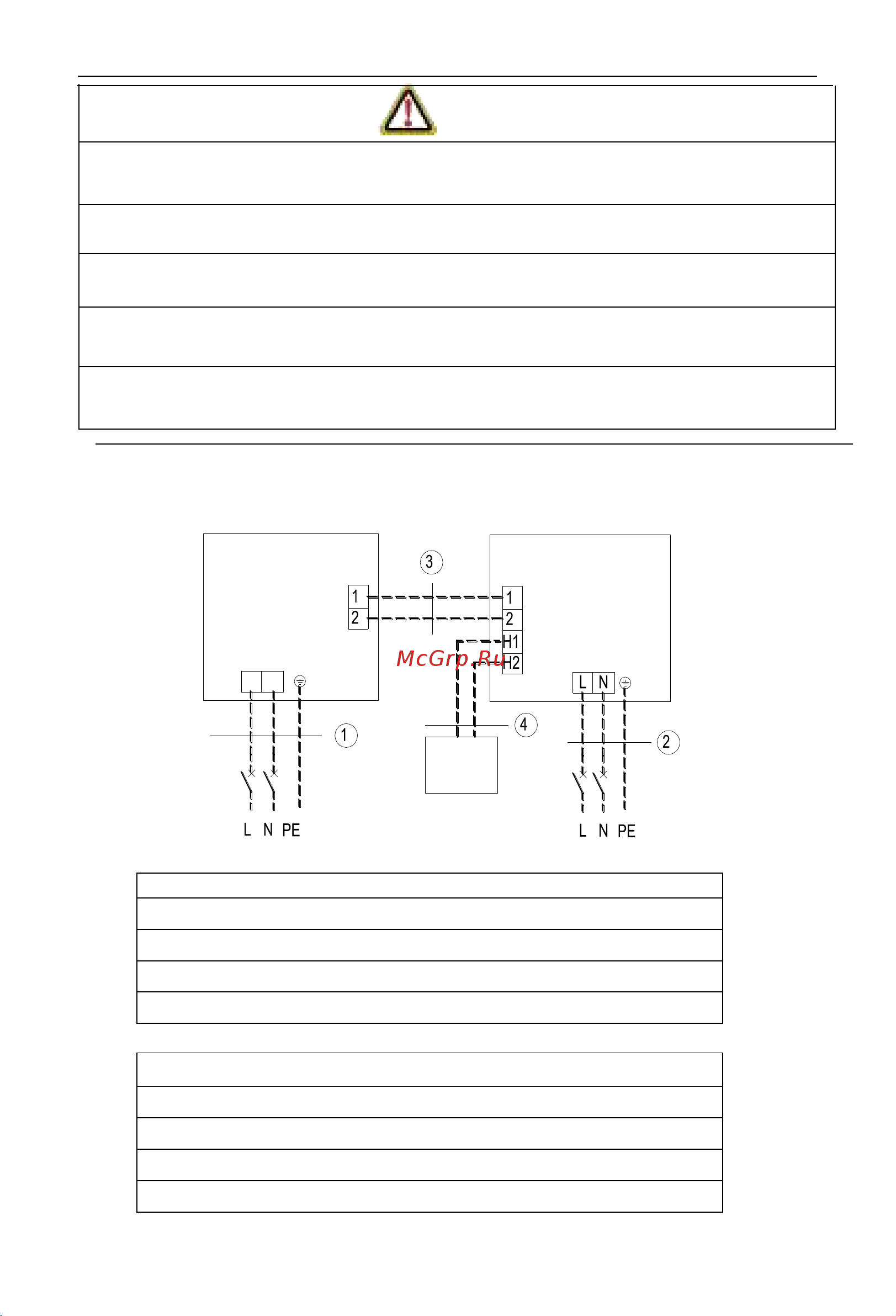

(4) Электрические подключения между внутренним и наружным блоками

RK-18BHG3N + RK-18HG3NE-W

RK-24BHG3N + RK-24HG3NE-W

L N

RK-18BHG3N + RK-18HG3NE-W

① Силовой кабель 3×1,5 мм

② Силовой кабель 3×1,5 мм

③ Кабель связи 2×0,75 мм

④ Кабель связи 2×0,75 мм

RK-24BHG3N + RK-24HG3NE-W

① Силовой кабель 3×2,5 мм

② Силовой кабель 3×1,0 мм

③ Кабель связи 2×0,75 мм

④ Кабель связи 2×0,75 мм

Электропитание: 380-415 В 3N ~ 50 Гц

Электропитание: 220-240 – 50 Гц

Наружный блок

Внутренний блок

Проводной пульт

управления

Защитный

автомат

Защитный

автомат
