РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА KADZOKU

При подключении электропитания и

межблочных соединений соблюдайте

следующие требования:

• Оборудование должно иметь выделенную линию

электропитания и отдельный автомат токовой

защиты.

• Все контакты должны быть закреплены надёжно,

резьбовые соединения должны быть затянуты.

Протяните все резьбовые соединения, так

как они могли ослабнуть от вибрации при

транспортировке. Удалите все посторонние

предметы и крепления, использовавшиеся при

транспортировке.

• Электропитание соответствует спецификации

данного оборудования.

• Мощность линии электропитания соответствует

максимальной потребляемой мощности

кондиционера.

• Убедитесь, что при пуске оборудования не

происходит изменения параметров электросети

более чем на 10 % от номинального рабочего

напряжения, указанного в спецификации

оборудования.

• Убедитесь, что сечение кабеля соответствует

спецификации оборудования.

• В сырых и влажных помещениях всегда

используйте УЗО.

• Убедитесь, что исключена возможность

возникновения проблем с электропитанием, т.к.

они могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также к

неправильному функционированию защиты от

перегрузки.

• Предусмотрите возможность одновременного

отключения от источника питания всех питающих

проводов.

• Подключение электропитания и осуществление

межблочных соединений должны выполняться

квалифицированным персоналом.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

Наружные блоки

От внутреннего блока

Модели с индексами 20, 25, 35, 55

Внутренние блоки

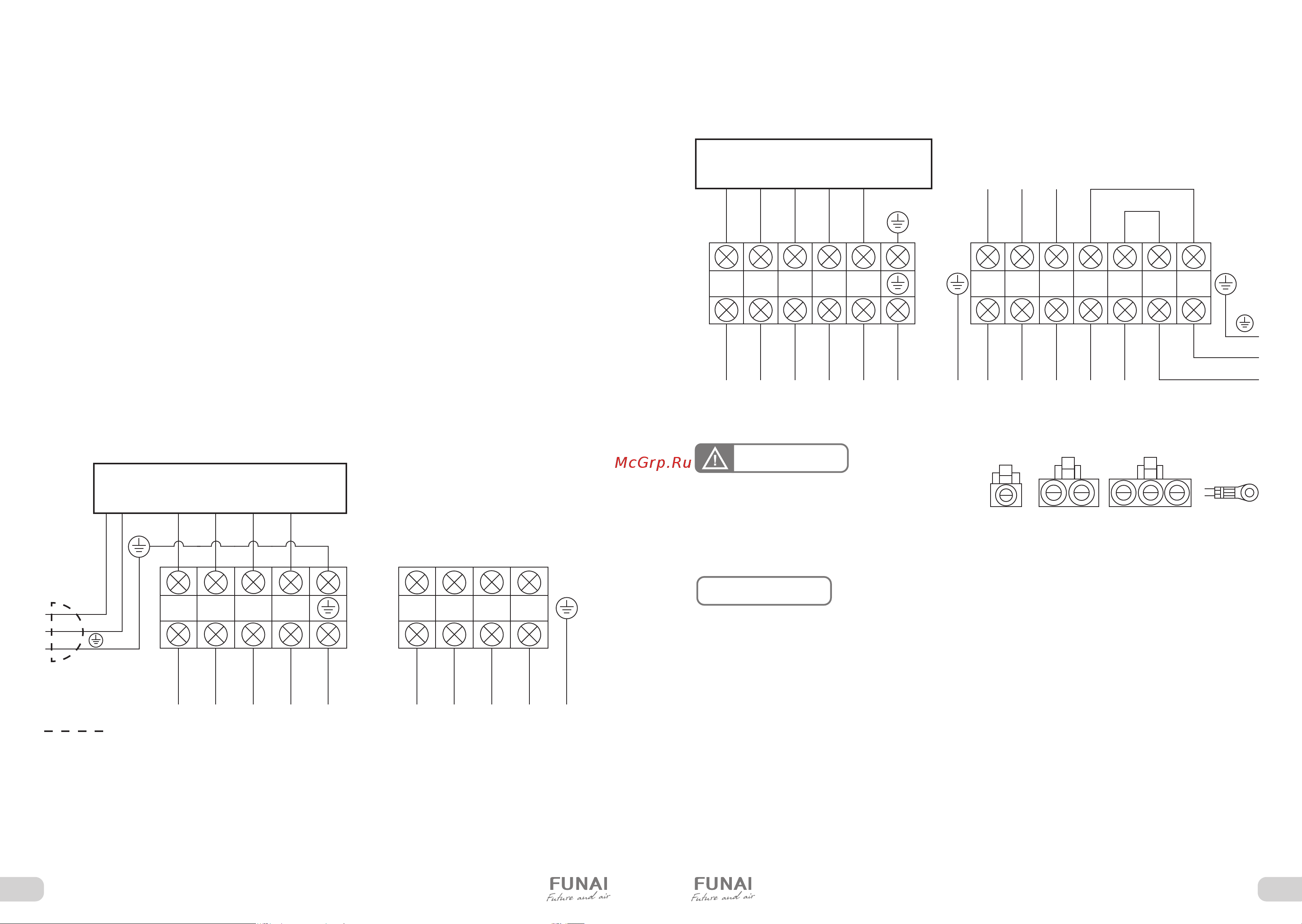

СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

2 2

3 3

1 1

N N

Плата управления внутреннего блока

Клеммный терминал

наружного блока

К электропитанию

На некоторых моделях

К наружному блоку

Наружный блок

К внутреннему блоку

Модель с индексом 75

Внутренний блок

L L NL

Плата управления внутреннего блока Клеммный терминал наружного блока

К электропитанию

От наружного блока

* Если на внутреннем и наружном блоке присутствуют отдель-

ные кабели с собственными разъёмами, соедините их.

Данные схемы приведены только для справки.

Если схема подключений на вашем блоке

отличается, для осуществления подключения

воспользуйтесь схемой электроподключений,

приведенной на вашем кондиционере.

ВНИМАНИЕ!

Параметры рекомендуемых к применению межблочных

и силовых кабелей вы можете посмотреть в разделе

«Технические характеристики».

ПРИМЕЧАНИЕ
