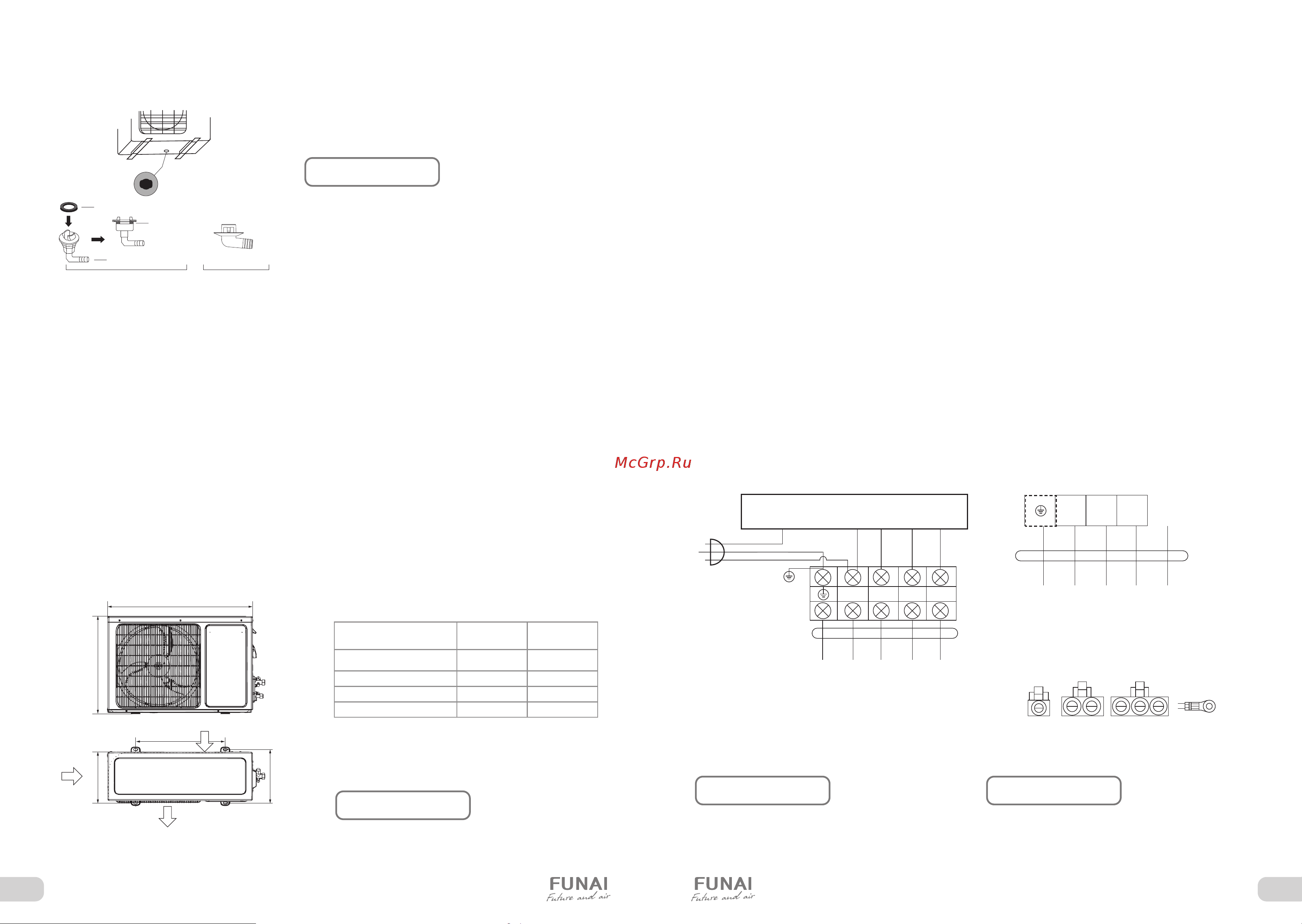

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА SENSEI

(1) (2)

прокладка

дренажный отвод

отверстие

для дренажного

отвода

• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода

конденсата наружного блока. По этому патрубку будет отводиться конденсат, образующийся при

работе наружного блока в режиме нагрева.

Изображение конструкции дренажного патрубка приведено для

справки. Конструкция дренажного патрубка вашего кондиционера может

отличаться (например, может отсутствовать резиновая прокладка)

Установочные размеры являются справочными и могут быть

изменены без предварительного уведомления.

Данные схемы приведены только для справки. Если схема

подключений на вашем блоке отличается, для осуществления

подключения воспользуйтесь схемой электроподключений,

приведенной на вашем кондиционере.

Если на внутреннем и наружном блоке присутствуют отдельные

кабели с собственными разъёмами, соедините их.

• В местах, в которых присутствуют минеральные

масла (или их пары), например, смазочные.

• В условиях морского климата с большим со-

держанием солей в воздухе (в зависимости от

модели и вида антикоррозийной обработки на-

ружного блока).

• В условиях присутствия вызывающих коррозию

газов, например, сернистых.

• В условиях сильных колебаний напряжения в

сети (на промышленных предприятиях).

• В автомобильном транспорте или на водном

транспорте.

• В местах, где присутствуют сильные электро-

магнитные поля.

• В местах, где имеются горючие газы или мате-

риалы.

• В местах, где имеются пары кислот и щелочей,

а также в других особых условиях.

• В местах, где в окружающем воздухе присутст-

вует большое количество взвешенных механи-

ческих частиц.

• В помещениях.

При подключении электропитания и межблоч-

ных соединений, соблюдайте следующие тре-

бования:

• Оборудование должно иметь выделенную ли-

нию электропитания и отдельный автомат то-

ковой защиты.

• Все контакты должны быть закреплены надёж-

но, резьбовые соединения должны быть затя-

нуты. Протяните все резьбовые соединения,

так как они могли ослабнуть от вибрации при

транспортировке. Удалите все посторонние

предметы и крепления, использовавшиеся при

транспортировке.

• Электропитание соответствует спецификации

данного оборудования.

• Мощность линии электропитания соответству-

ет максимальной потребляемой мощности кон-

диционера.

• Убедитесь, что при пуске оборудования не про-

исходит изменения параметров электросети

более чем на 10 % от номинального рабочего

напряжения, указанного в спецификации обо-

рудования.

• Убедитесь, что сечение кабеля соответствует

спецификации оборудования.

• В сырых и влажных помещениях всегда исполь-

зуйте УЗО.

• Убедитесь, что исключена возможность возник-

новения проблем с электропитанием, т.к. они

могут повлечь частые срабатывая реле, что

приведёт к выходу из строя контактов, а также к

неправильному функционированию защиты от

перегрузки.

• Предусмотрите возможность одновременного

отключения от источника питания всех питаю-

щих проводов.

• Подключение электропитания и осуществле-

ние межблочных соединений должны выпол-

няться квалифицированным персоналом.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ НАРУЖНЫЕ БЛОКИ СПЛИТ-СИСТЕМ В СЛЕДУЮЩИХ МЕСТАХ:

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

УСТАНОВОЧНЫЕ ДАННЫЕ ДЛЯ НАРУЖНЫХ БЛОКОВ:

Выброс воздуха

Забор

воздуха

Забор

воздуха

Размеры наружного блока

Ш×В×Г, мм

Размер А, мм Размер Б, мм

660×482×240 438 264

715×482×240 443 264

780×540×260 530 290

860×650×310 542 341

Внутренние блоки Наружные блоки

СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

N 1L 2L 3L

Плата управления внутреннего блока

К электропитанию

К наружному блоку

От внутреннего блока

N 1L 2L 3L

Параметры рекомендуемых к применению меж-

блочных и силовых кабелей вы можете посмо-

треть в разделе «Технические характеристики».

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ ПРИМЕЧАНИЕ
