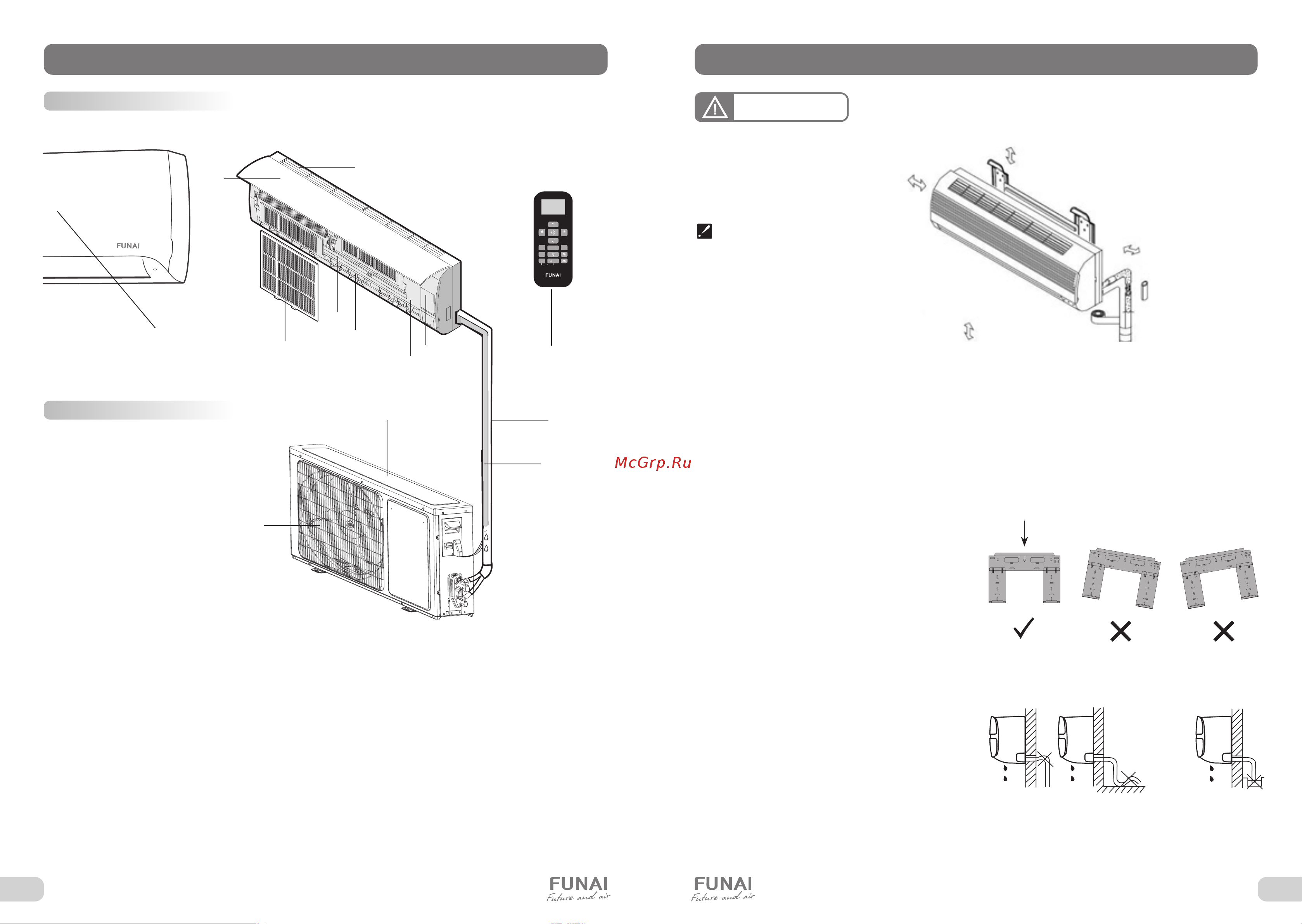

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА SENSEI

Внешний вид кондиционера может отличаться от изображений, представленных в данной инструкции.

УСТРОЙСТВО ПРИБОРА

Наружный блок

1. Дисплей

2. Решетка воздухозабора

3. Передняя панель

4. Панель аварийного включения / выключения без

пульта ДУ (включения / выключение кондиционера,

сброс индикации загрязненного фильтра после

замены фильтра)

5. Выход воздуха

6. Вертикальные жалюзи

7. Горизонтальные жалюзи

8. Воздушный фильтр

9. Пульт ДУ

10. Забор воздуха

11. Фреоновая трасса

12. Дренажная трубка

13. Воздуховыпускная решетка

Внутренний блок

MODE

FUZZY

SLEEP

SILENT

TEMP

SUPER

TIMER

FAN SPEED

ECONOMY

ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

• Не прокладывайте дренажный трубопровод

так, как изображено на рисунке:

Правильное положение монтажной панели

Не делайте подъёмов и петель

Не опускайте конец

трубопровода в воду

Расстояние от стены

не менее 5 см

Расстояние от стены

не менее 5 см

Расстояние от пола

не менее 210 см

Расстояние от потолка

не менее 20 см

МИНИМАЛЬНОЕ РАССТОЯНИЕ ДО ПРЕПЯТСТВИЙ

Поверхность стены, на которой устанавливается

внутренний блок, должна быть гладкой и ровной,

конструкция стены должна выдерживать нагрузку

не менее 60 кг.

Установка и обслуживание кондиционеров должны осуществляться

квалифицированным персоналом.

ВНИМАНИЕ!

• При установке внутреннего блока убедитесь,

что монтажная пластина (панель) будет нахо-

диться в правильном положении.

• Устанавливайте внутренний блок вдали от на-

гревательных приборов, источников пара или

горючих газов.

• Выберите место, где ничего не будет препятст-

вовать входящему и исходящему потокам воз-

духа из внутреннего блока.

• Убедитесь, что конденсат от внутреннего бло-

ка будет отводиться полностью и беспрепятст-

венно. Также убедитесь в надёжности и герме-

тичности всех соединений отвода конденсата.

Проверьте, что все трубы надёжно теплоизоли-

рованы.

• Трубопровод отвода конденсата должен быть

проложен с наклоном, обеспечивающим удале-

ние конденсата самотеком (при условии, если

не используются специализированные дренаж-

ные помпы, иначе следуйте рекомендациям в

инструкции к дренажной помпе).

• Не устанавливайте внутренний блок над входом

в помещение.

• Определите и запомните место прохождения

скрытой проводки, чтобы не повредить её при

монтаже.

• Минимальная длина трубопровода хладагента

составляет 3 или 4 метра (в зависимости от мо-

дели кондиционера). Это ограничение необхо-

димо для снижения вибрации и шума.

• При изменении длины трубопровода свыше

номинальной (стандартной), скорректируйте

количество хладагента в холодильном контуре

в соответствии с рекомендациями.

Требования по установке внутренних блоков сплит-систем

• При установке внутреннего блока убедитесь,

что соблюдаются требования по минимальным

расстояниям до препятствий (см. рисунок).
