8 9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА SENSEI

Данные схемы приведены только для справки. Если схема

подключений на вашем блоке отличается, для осуществления

подключения воспользуйтесь схемой электроподключений,

приведенной на вашем кондиционере.

Если на внутреннем и наружном блоке присутствуют отдельные

кабели с собственными разъёмами, соедините их.

При подключении электропитания и межблочных сое-

динений соблюдайте следующие требования:

• Оборудование должно иметь выделенную линию элек-

тропитания и отдельный автомат токовой защиты.

• Все контакты должны быть закреплены надёжно, резь-

бовые соединения должны быть затянуты. Протяните

все резьбовые соединения, так как они могли ослабнуть

от вибрации при транспортировке. Удалите все посто-

ронние предметы и крепления, использовавшиеся при

транспортировке.

• Электропитание соответствует спецификации данного

оборудования.

• Мощность линии электропитания соответствует макси-

мальной потребляемой мощности кондиционера.

• Убедитесь, что при пуске оборудования не происходит

изменения параметров электросети более чем на 10 %

от номинального рабочего напряжения, указанного в

спецификации оборудования.

• Убедитесь, что сечение кабеля соответствует специфи-

кации оборудования.

• В сырых и влажных помещениях всегда используйте

УЗО.

• Убедитесь, что исключена возможность возникновения

проблем с электропитанием, т.к. они могут повлечь ча-

стые срабатывая реле, что приведёт к выходу из строя

контактов, а также к неправильному функционированию

защиты от перегрузки.

• Предусмотрите возможность одновременного отключе-

ния от источника питания всех питающих проводов.

• Подключение электропитания и осуществление меж-

блочных соединений должны выполняться квалифици-

рованным персоналом.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

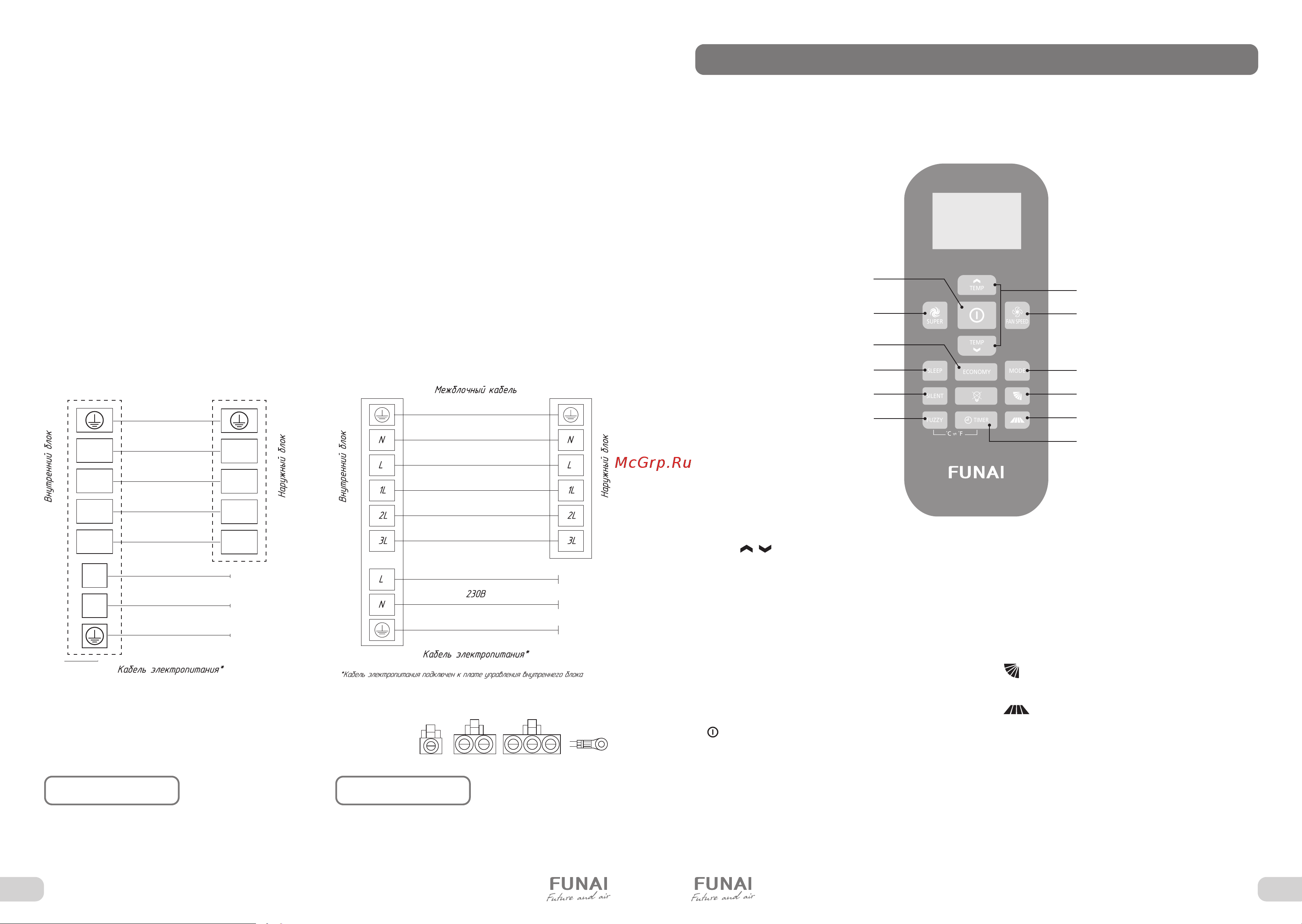

СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

Параметры рекомендуемых к применению межблочных и силовых кабелей

вы можете посмотреть в разделе «Технические характеристики».

Для индексов 20/25/35/55 Для индексов 70

ПРИМЕЧАНИЕ ПРИМЕЧАНИЕ

УПРАВЛЕНИЕ ПРИБОРОМ

1. TEMP

Используется для настройки температуры в комнате,

настройки таймера, а также для установки реального

времени.

2. MODE

Установка одного из 4 режимов работы

(охлаждение, осушение, вентиляция, нагрев).

3. SUPER

Установка режима быстрого охлаждения/нагрева. В режиме

быстрого охлаждения прибор работает на высокой скорости

вентилятора, автоматически устанавливается температура

16° С. В режиме быстрого нагрева скорость вращения

вентилятора устанавливается на высокую скорость,

а температура устанавливается на 30 °С.

Включение / выключение прибора.

5. FAN SPEED

Выбор скорости вращения вентилятора в следующем

порядке: Авто, 3 скорость, 2 скорость, 1 скорость.

6. FUZZY

Установка интеллектуального режима работы

(автоматический выбор режима работы в зависимости

от температуры в помещении).

7. TIMER

Установка таймера на включение и выключение

кондиционера.

8. SLEEP

Установка режима комфортного сна.

9. SILENT

Установка бесшумного режима.

10.

Вертикальная регулировка жалюзи для установки

необходимого направления воздушного потока (вверх/вниз).

11.

Горизонтальная регулировка жалюзи для установки

необходимого направления воздушного потока

(вправо/влево).

12. ECONOMY

Установка экономичного режима.

MODE

FUZZY

SLEEP

SILENT

TEMP

SUPER

TIMER

FAN SPEED

ECONOMY

Межблочный кабель

Внутренний блок

Наружный блок

230 В

Кабель электропитания
