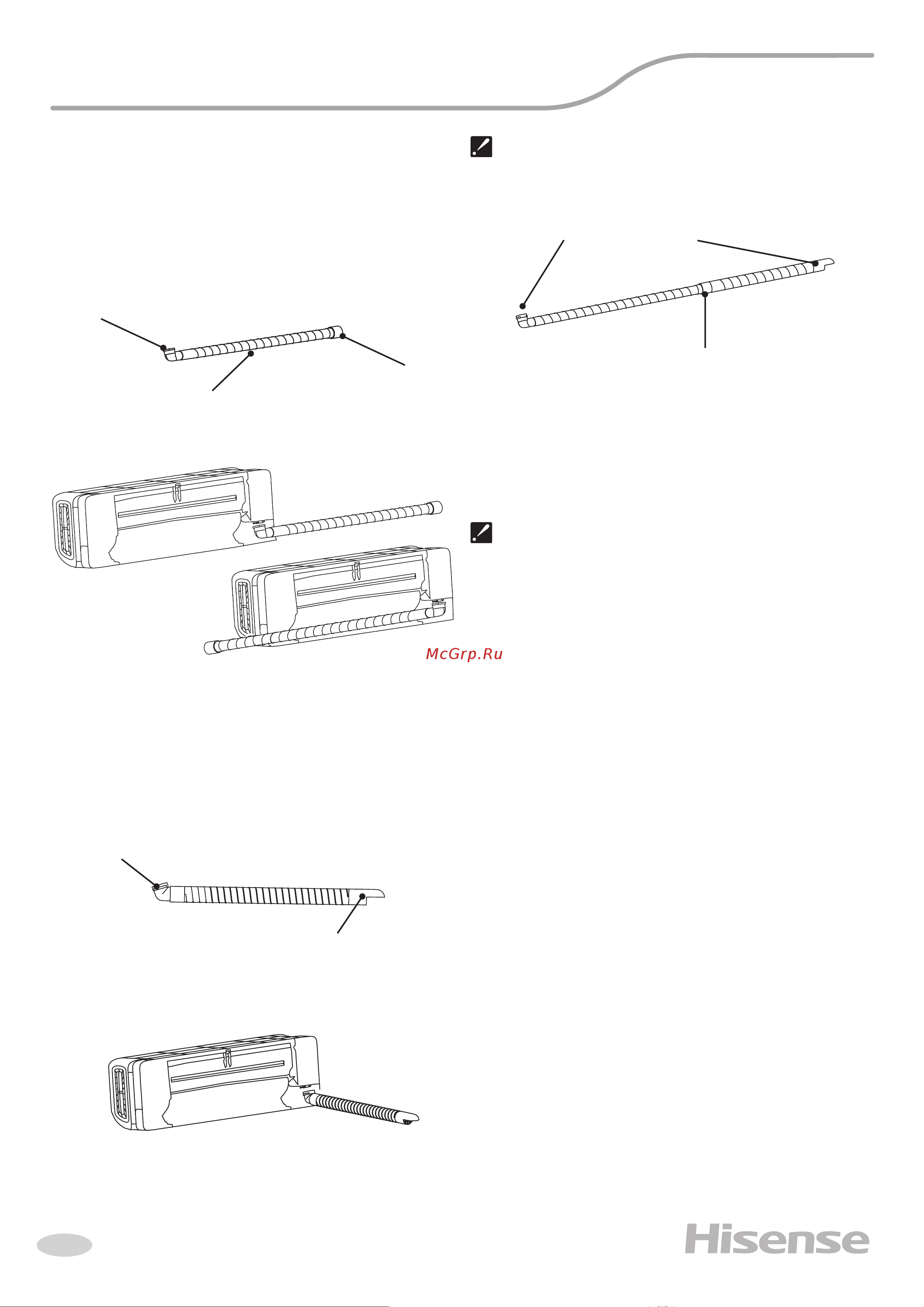

Адаптер для подключения воздуховода

к внутреннему блоку, вывод влево или вправо

(не снимается / не заменяется)

Адаптер для подключения воздуховода

к внутреннему блоку, только назад

(снимается/ заменяется)

Воздуховод № 1

Удалить с воздуховода № 2 адаптер для подключения

к блоку, ввернуть воздуховод № 2 в соединительный

адаптер воздуховода № 1, заизолировать соединение.

Воздуховод № 2

Защитный адаптер-сетка для применения

на уличном участке (снимается/заменяется)

Адаптер для соединения

со вторым воздуховодом

(снимается/заменяется)

Воздуховод в теплоизоляции

Воздуховод приточного воздуха

Монтаж воздуховода свежего воздуха

Подготовка и использование комплектных

воздуховодов

Перед началом монтажа воздуховода

приточного воздуха убедитесь, что:

• Выбран подходящий воздуховод;

• Корректно рассчитана общая длина воздуховода;

• При удлинени /укорачивании комплектных воз-

духоводов все соединения герметично заизоли-

рованы;

• При использовании дополнительных воздухово-

дов, внутренний диаметр этих воздуховодов не

меньше диаметра комплектных воздуховодов;

• На уличном конце воздуховода размещен ком-

плектный защитный адаптер-сетка. Защитный

адаптер должен быть развернут глухой частью

вверх, чтобы в него не попадала вода;

• При использовании комплектного воздуховода

№ 2 и в случае его размещения в стене или в по-

мещении, обязательна к применению дополни-

тельная теплоизоляция воздуховода (не входит в

комплект поставки);

• В воздуховод не будет поступать охлажденный/

нагретый воздух от наружного блока кондицио-

нера или от других источников.

• При наличии большого количества мелких за-

грязнителей воздуха около места вывода возду-

ховода, рекомендуется применить дополнитель-

ные меры защиты отверстия всасывания воздуха

(например, установить более мелкую сетку).

Способ подключения с использованием воздуховода № 1:

Способ подключения с использованием воздуховода № 2:

Воздуховод № 1 – воздуховод приточного возду-

ха для вывода влево или вправо. Длина – 1,5 м, ос-

нащен теплоизоляцией. Внешний диаметр (вклю-

чая теплоизоляцию) – 56 мм;

Воздуховод № 2 – воздуховод приточного возду-

ха для вывода назад. Длина – 0,5 метра, не осна-

щен комплектной теплоизоляцией.

При необходимости удлинения воздуховода, вы мо-

жете соединить воздуховод № 1 и воздуховод № 2.

При необходимости, длина воздуховода может

быть уменьшена (обрежьте один из воздуховодов

до необходимой длины), либо увеличена. Макси-

мальная допустимая длина воздуховода – 4 метра.

Общие требования к установке

При осуществлении соединения воздуховодов, убедитесь,

что соединение будет герметично.

Для герметизации используйте широкую изоляционную ленту

или иные материалы.

При увеличении длины воздуховода свыше 2 м, увеличится

сопротивление воздуховода и снизится объем приточного

воздуха.
