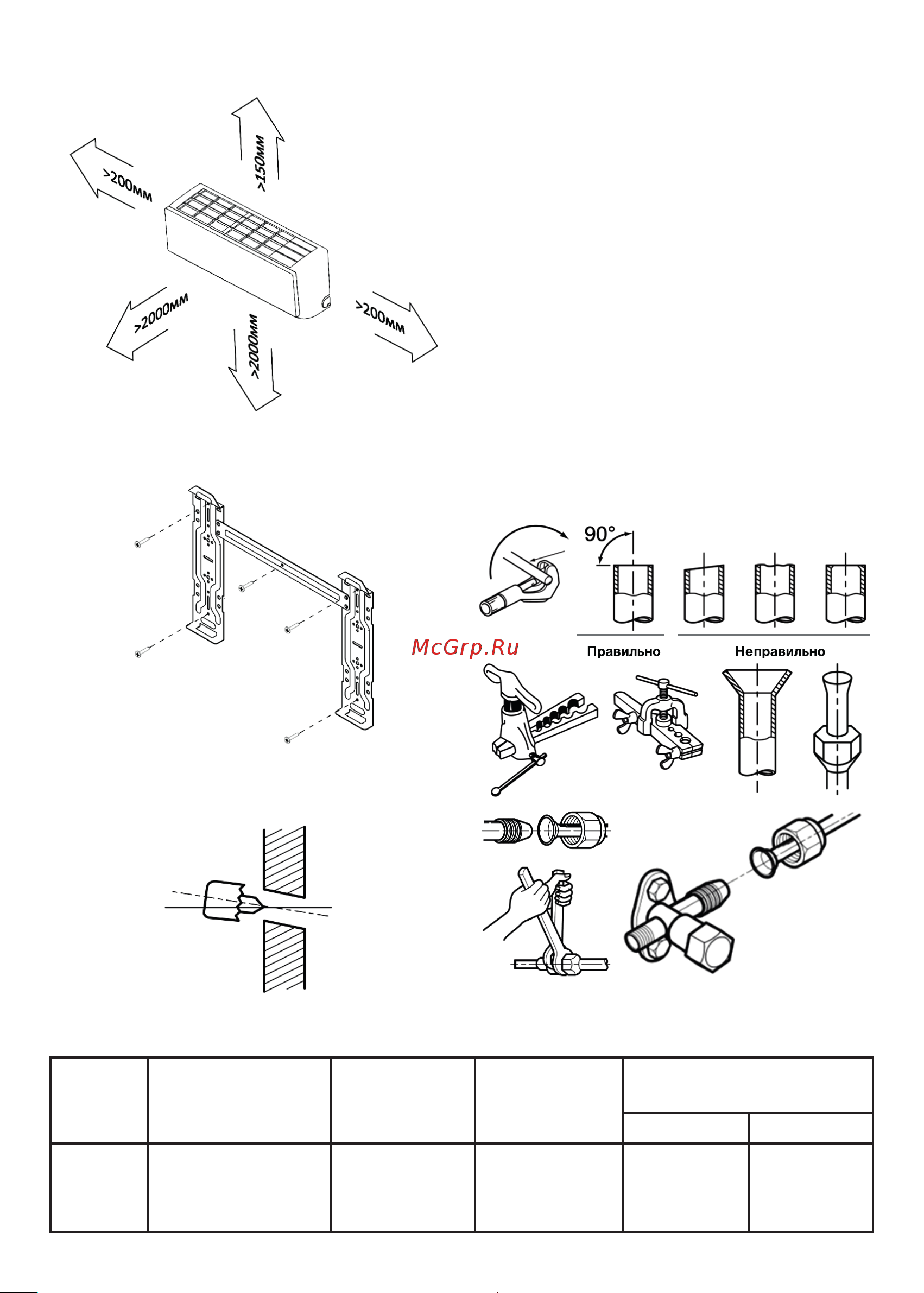

УСТАНОВОЧНЫЕ РАЗМЕРЫ ВНУТРЕННЕГО БЛОКА ВЫПОЛНЕНИЕ ОТВЕРСТИЯ В СТЕНЕ

Определите месторасположение отверстия в стене.

Перед выполнением отверстия убедитесь в отсутствии в стене скрытых элек-

трических кабелей и трубопроводов.

Под небольшим углом в сторону наружного блока выполните отверстие диаме-

тром 60/80 мм. При необходимости установите гильзу.

ПОДКЛЮЧЕНИЕ МЕЖБЛОЧНОГО ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ И КАБЕЛЯ ЭЛЕКТРО-

ПИТАНИЯ

Развальцовка труб хладагента

Правильно отрежьте с помощью трубореза медную трубу необходимой длины.

Полностью удалите заусенцы с разрезанного поперечного сечения трубы. При

удалении заусенцев наклоните трубу срезом вниз, чтобы удаляемые заусенцы

не попали внутрь трубы. Наденьте на трубу конусную гайку соответствующего

размера. Будьте внимательны, после развальцовки насадка гайки невозможна.

Выполните развальцовку при помощи специального инструмента, с соблюде-

нием всех правил выполнения данных работ. Проверьте получившуюся раз-

вальцовку, она должна быть одинаковой длины и с ровным краем по всему

диаметру, с блестящей внутренней поверхностью без царапин. При обнаруже-

нии дефекта, обрежьте развальцованный участок и выполните развальцовку

повторно.

Подключение труб хладагента

Совместите центральные оси трубопроводов и вручную затяните до упора на-

кидную конусную гайку.

Зафиксировав штуцер гаечным ключом, затяните накидную конусную гайку

динамометрическим ключом, соблюдая крутящий момент, указанный в таблице

Таблица 1. ТРУБОПРОВОДЫ ХЛАДАГЕНТА, ОГРАНИЧЕНИЯ ПО ДЛИНАМ И ПЕРЕПАДАМ ВЫСОТ

Мин.

длина трубы

(м)

Максимально допустимая длина

трубы без дополнительной

заправки хладагента (м)

Предельно

допустимая

длина трубы (м)

Предельно допустимая

высота между внутр. и

внеш. блоками (м)

Количество дополнительного

хладагента (г/м)

< 12000 BTU/h > 18000 BTU/h

2 5

модели:

7/12 - 25 метров,

18/24 - 30 метров

модели:

7/12 - 12 метров,

18/24 - 18 метров

20 30
